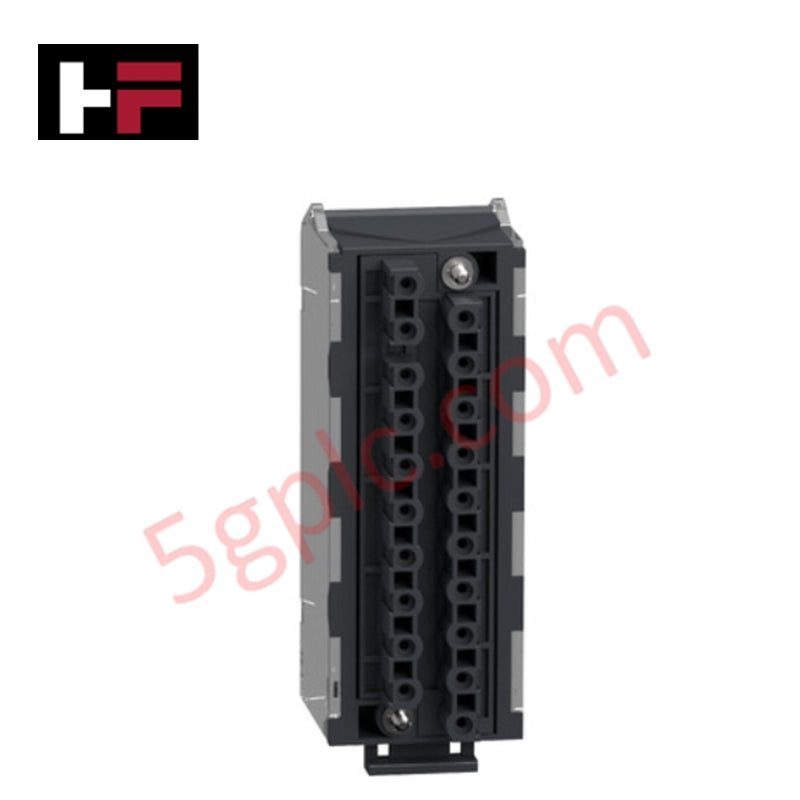

Schneider Electric BMXFTB2020 Modicon X80 Bloc de bornes amovible 20 broches

Présentation du produit

Le Schneider Electric BMXFTB2020 fonctionne comme un bloc de connexion amovible à haute utilité spécialement conçu pour la plateforme d'automatisation Modicon X80. Cet accessoire permet le pré-câblage des capteurs et actionneurs de terrain indépendamment du module E/S. Il dispose d'une configuration 20 broches avec une technologie de ressort à pince assurant un contact électrique sécurisé et résistant aux vibrations. Nous fournissons ce composant en tant que équipement d'origine 100 % neuf, offrant une solution neuve d'usine pour un déploiement rapide du système et des cycles de maintenance simplifiés.

Caractéristiques techniques

Le BMXFTB2020 simplifie l'interface physique entre le câblage de terrain et les modules E/S de la série X80.

• Nombre de bornes : 20 points

• Type de borne : Bloc de bornes amovible à ressort

• Gamme compatible : Modicon X80 (M340, M580, Quantum)

• Destination de l'accessoire : Pour modules E/S avec interfaces amovibles 20 broches

• Méthode de connexion : Serre-câble à tension par ressort

• Poids du colis : 82,000 g (2,892 oz)

• Dimensions du produit : 3,60 cm x 4,60 cm x 11,00 cm

• Pays d'origine : Chine (Fabrication originale Schneider)

Avantages techniques

• Câblage accéléré avec bornes à ressort : Le mécanisme à pince ressort élimine le besoin de serrage par vis chronophage. Les techniciens insèrent simplement le fil, et la tension interne assure un contact constant et haute pression qui réduit considérablement le temps d'installation.

• Connectivité anti-vibrations : Contrairement aux bornes à vis traditionnelles qui peuvent se desserrer sous contraintes mécaniques, la force constante de la borne à ressort maintient une connexion étanche aux gaz. Cela fait du BMXFTB2020 le choix idéal pour les environnements à fortes vibrations, tels que les salles machines marines ou les ateliers de poinçonnage lourds.

• Remplacement simplifié des modules : Le design amovible permet aux équipes de maintenance de remplacer les modules E/S sans déconnecter les fils de terrain individuellement. Cette capacité « Plug-and-Play » réduit le temps moyen de réparation (MTTR) de plusieurs heures à quelques minutes, évitant ainsi des arrêts coûteux en cas de panne.

• Mise en service sans erreur : En pré-câblant le BMXFTB2020 hors site ou en atelier, les ingénieurs peuvent vérifier la continuité du câblage avant de fixer le bloc de bornes sur le rack PLC. Ce procédé minimise le risque d’erreurs de câblage pouvant endommager l’électronique coûteuse des E/S.

• Format standardisé X80 : Ce bloc de bornes s’adapte parfaitement aux emplacements standard 20 broches présents sur une large gamme de modules discrets et analogiques Modicon X80, simplifiant la gestion des pièces de rechange pour les installations de grande envergure.

Questions fréquentes

• Ai-je besoin d’outils spéciaux pour utiliser le BMXFTB2020 ?

  Vous n’avez besoin que d’un petit tournevis plat standard pour actionner le ressort de tension lors de l’insertion du fil. Aucun outil spécialisé de sertissage ou à couple élevé n’est nécessaire.

• Le BMXFTB2020 peut-il être réutilisé sur différents modules ?

  Oui. Tant que le module de destination supporte le format de bloc de bornes amovible 20 broches, vous pouvez transférer le BMXFTB2020 entre différents modules X80 ayant le même nombre de broches.

• Quelle section de fil ce bloc de bornes supporte-t-il ?

  Les bornes à ressort acceptent généralement des sections de fil industrielles standard allant de 0,32 mm² (22 AWG) à 1,31 mm² (16 AWG). Veillez toujours à suivre les consignes de câblage spécifiques indiquées dans le manuel du module E/S utilisé.

• Est-ce une pièce d’origine Schneider Electric ?

  Absolument. Nous garantissons que ce BMXFTB2020 est 100 % neuf et d’origine. Il est livré dans son emballage d’usine PCE d’origine avec le GTIN 3595863920352 et les étiquettes d’usine intactes.
