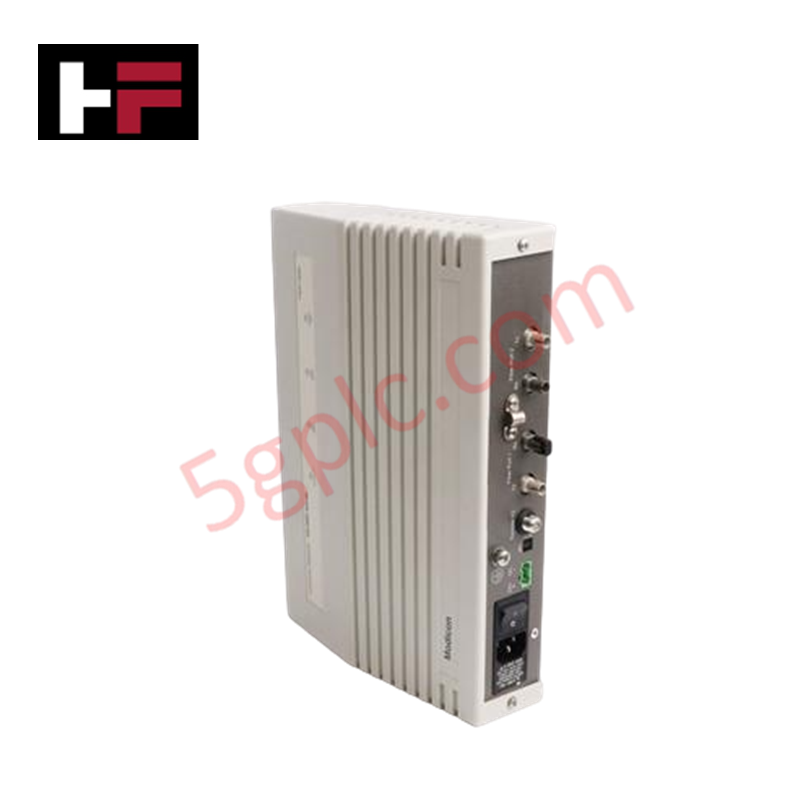

Schneider Electric 490NRP95400 Répéteur à fibre optique Modicon Remote I/O

Présentation du produit

Le Schneider Electric 490NRP95400 sert de répéteur à fibre optique haute performance au sein de l’écosystème d’automatisation Modicon. Cette unité spécialisée étend la portée des réseaux Remote I/O (RIO) en convertissant les signaux électriques en impulsions optiques. En reliant de longues distances via un support fibre, elle permet une communication fluide entre les racks PLC distribués et les processeurs centraux dans des environnements d’usine étendus. Nous fournissons ce répéteur en tant que matériel 100 % neuf et d’origine, garantissant une transmission de données sans latence pour des architectures de contrôle critiques.

Spécifications techniques

Le 490NRP95400 offre une interface robuste pour les données encodées Manchester, prenant en charge des options d’alimentation polyvalentes pour des déploiements industriels mondiaux.

• Fabricant : Schneider Electric

• Gamme de produits : Modicon

• Type d’appareil : Répéteur à fibre optique

• Débit de données : 1,544 Mbit/s (encodage Manchester)

• Interface électrique : Remote I/O via connecteur "F"

• Interface optique : Connecteurs de type ST

• Alimentation (nominale) : 115/230 VAC ou 24 VDC

• Température de fonctionnement : 0 à 60° C (32 à 140° F)

• Température de stockage : –40 à +85° C (–40 à 185° F)

• Montage : Montage sur panneau ou étagère

• Poids net : 4,00 lbs (1,81 kg)

Avantages techniques

• Immunité aux interférences électromagnétiques (EMI) : En utilisant un support fibre optique, ce répéteur élimine la captation de bruit électrique sur de longues distances de câblage. Cela résout un problème majeur dans les installations industrielles lourdes où de gros moteurs ou équipements haute tension corrompent généralement l’intégrité du signal sur des câbles coaxiaux cuivre standards.

• Extension de la distance réseau : La conversion optique permet au réseau RIO de couvrir des distances bien supérieures aux limites des câbles coaxiaux à connecteur "F" traditionnels. Cela fait du 490NRP95400 le choix standard pour relier des postes distants ou des plateformes offshore à une salle de contrôle centralisée.

• Intégration d’alimentation flexible : L’unité accepte simultanément des entrées 115/230 VAC et 24 VDC. Cette capacité multi-tension permet aux ingénieurs d’intégrer le répéteur dans une infrastructure AC existante ou dans des systèmes de secours DC dédiés sans nécessiter de convertisseurs externes.

• Performance déterministe à haute vitesse : Le répéteur maintient un débit constant de 1,544 Mbit/s pour les données encodées Manchester. Cela garantit que le balayage Remote I/O reste déterministe, évitant toute gigue ou latence dans les boucles de contrôle de processus sensibles au temps.

• Diagnostic matériel simplifié : Les connecteurs "F" et de type ST offrent des points de connexion standard et robustes. Les techniciens peuvent rapidement vérifier l’état du signal au niveau électrique ou optique, réduisant ainsi le temps moyen de réparation (MTTR) lors du dépannage réseau.

Questions fréquentes

• Quel type de câble fibre optique le 490NRP95400 nécessite-t-il ?

  Le module est équipé de connecteurs de type ST. Vous devez utiliser un câblage fibre optique multimode compatible pour garantir que la plage dynamique de 35 dB (typique des systèmes fibre Modicon RIO) maintienne la puissance du signal sur de longues distances.

• Puis-je monter ce répéteur directement sur un rail DIN ?

  Les spécifications standard prévoient un montage sur panneau ou étagère. Bien que certains supports personnalisés existent, le poids de 4,00 lbs de l’unité nécessite un montage sécurisé sur une surface plane pour résister aux vibrations industrielles.

• Cette unité supporte-t-elle des chemins fibre redondants ?

  Ce répéteur spécifique fonctionne dans des applications Bus et Line Drop. Pour un anneau fibre entièrement redondant, il est généralement nécessaire de déployer plusieurs répéteurs ou des adaptateurs RIO en tête de réseau spécialisés prenant en charge un câblage à double chemin.

• S’agit-il d’une pièce reconditionnée ou de stock ancien ?

  Non. Nous garantissons que ce 490NRP95400 est 100 % neuf et provient du stock original Schneider Electric. Il est livré dans un emballage scellé d’usine avec toutes les certifications techniques et la documentation d’origine intactes.
