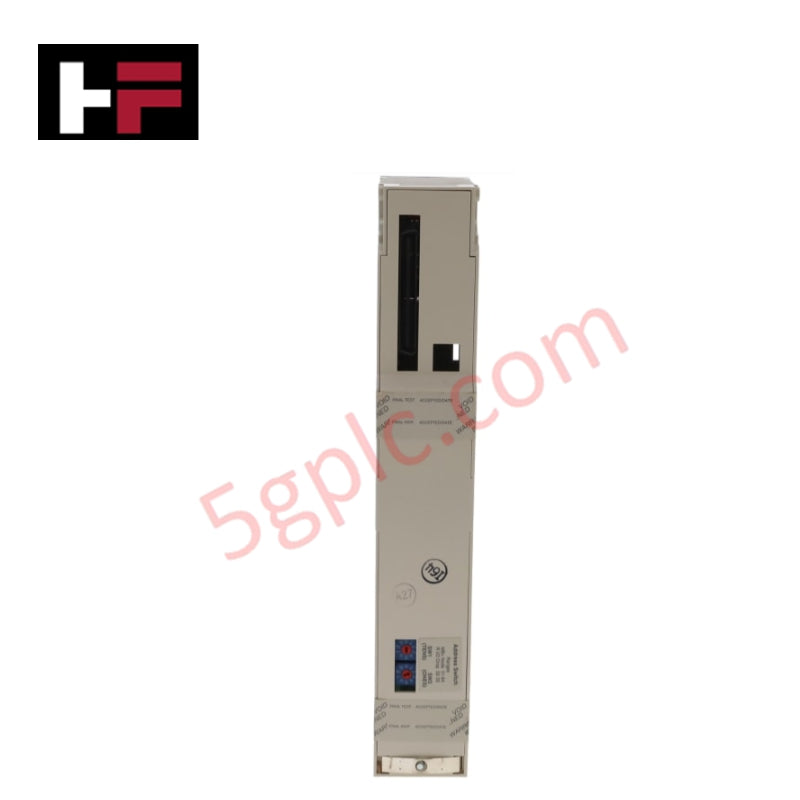

140CRA93100 | Module adaptateur de dérivation RIO Modicon Quantum Schneider Electric

Présentation du produit

Le Schneider Electric 140CRA93100 sert d’adaptateur principal pour les points d’E/S distants (RIO) sur la plateforme d’automatisation Modicon Quantum. Ce module facilite la communication à haute vitesse entre une armoire d’E/S distante et le contrôleur logique programmable (PLC) principal. En utilisant une interface coaxiale robuste, il étend l’architecture de contrôle sur de vastes zones d’installation tout en maintenant des performances déterministes. Nous fournissons ce module en tant que équipement d’origine 100 % neuf, offrant une solution essentielle pour maintenir ou étendre les systèmes Quantum existants dont la production a été arrêtée par le fabricant.

Caractéristiques techniques

Le 140CRA93100 assure une conversion de données à large bande passante pour les sous-armoires distantes, supportant une capacité d’extension d’E/S importante.

• Type de module : Adaptateur de point RIO

• Extensions maximales d’E/S : 27 modules

• Interface de communication : 1 connecteur F femelle

• Type de média : Câble coaxial 75 Ohms

• Débit de transmission : 1544 Mbit/s

• Plage dynamique : 35 dB

• Tension d’isolation : 500 VCC (entre le centre coaxial et la terre)

• Compatibilité série : Modicon Quantum

• Catégorie : Automates programmables / Contrôle machine

• Poids net : 0,36 kg (0,79 lbs)

Avantages techniques

• Contrôle déterministe à haute vitesse : Le débit de transmission de 1544 Mbit/s garantit que les données des E/S distantes parviennent au processeur avec une latence minimale. Cette rapidité permet au système Quantum de gérer les capteurs et actionneurs distants aussi efficacement que les E/S locales, supportant des boucles de processus critiques en temps réel.

• Extension importante des armoires : Un seul 140CRA93100 prend en charge jusqu’à 27 extensions d’E/S par point. Cette grande capacité permet aux ingénieurs de centraliser l’instrumentation distante dans un seul point, réduisant ainsi le nombre de nœuds physiques nécessaires sur le réseau coaxial.

• Intégrité du signal coaxial robuste : La plage dynamique de 35 dB compense l’atténuation du signal sur de longues distances de câble. Cette caractéristique assure la fiabilité des paquets de données même dans des environnements électriquement bruyants où les câbles à paires torsadées standard pourraient échouer.

• Câblage simplifié sur le terrain : Le module utilise un connecteur F femelle standard, permettant une terminaison sécurisée et rapide des lignes coaxiales 75 Ohms. Cette connexion standardisée réduit le temps d’installation et minimise le risque de réflexions de signal causées par des terminaisons défectueuses.

• Isolation électrique supérieure : L’isolation de 500 VCC entre le centre coaxial et la terre protège l’électronique du backplane contre les boucles de masse potentielles et les surtensions côté terrain, augmentant significativement la durée de vie du matériel de l’armoire distante.

Questions fréquentes

• Le 140CRA93100 peut-il remplacer un adaptateur redondant 140CRA93200 ?

  Le 140CRA93100 dispose d’un seul port de communication. Bien qu’il fonctionne dans la même architecture RIO, il ne supporte pas la redondance de câble. Utilisez ce module uniquement dans des points RIO non redondants ou lorsque le chemin de câble secondaire n’est pas nécessaire.

• Est-ce une pièce d’origine Schneider Electric si elle est arrêtée ?

  Oui. Bien que le fabricant ait arrêté cette série, nous fournissons du stock 100 % neuf d’origine. Ces unités restent dans leur emballage scellé d’usine, garantissant qu’elles respectent les spécifications d’ingénierie originales pour votre système existant.

• Quelle est la distance maximale de câble supportée par cet adaptateur ?

  La distance dépend de la qualité du câble coaxial 75 Ohms et du nombre de dérivations dans le réseau. La plage dynamique de 35 dB permet généralement une communication fiable sur plusieurs centaines de mètres dans une topologie RIO Modicon standard.

• Ce module nécessite-t-il une configuration logicielle spécifique ?

  Vous devez configurer l’adresse du point RIO via les interrupteurs matériels sur le module et refléter ces réglages dans votre environnement logiciel Concept, ProWORX ou Unity Pro pour permettre une communication réussie sur le bus.
