Détails du produit
Présentation du produit

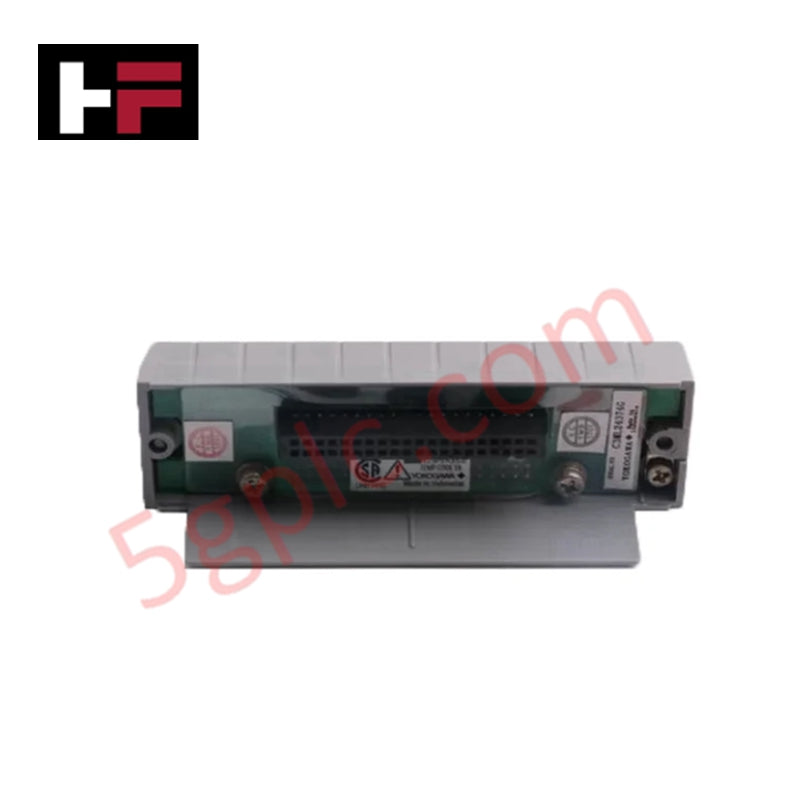

Le Yokogawa ATD5T-00 est un module de sortie numérique haute densité conçu pour un contrôle précis basé sur des impulsions dans les systèmes d'automatisation industrielle. Ce module gère 32 canaux indépendants, délivrant des signaux d'impulsions montantes et descendantes aux équipements de terrain avec une extrême précision temporelle. Nous fournissons cette unité 100 % neuve et d'origine, garantissant que votre système de contrôle conserve les performances d'usine et une intégrité opérationnelle à long terme.
Décomposition du numéro de pièce : ATD5T-00
Yokogawa utilise des codes suffixes spécifiques pour définir l'architecture fonctionnelle de la série ATD :
| Code | Spécification | Détail technique |
| ATD5T | Modèle de base | Module de sortie numérique (type impulsion) |
| -0 | Suffixe | Configuration standard |
| 0 | Suffixe | Toujours 0 / Révision de base |
Caractéristiques techniques
L’ATD5T-00 intègre une électronique de commutation haute vitesse dans un boîtier léger de 0,2 kg :
-
Canaux de sortie : Sortie numérique 32 canaux
-
Type de sortie : Impulsion montante / impulsion descendante
-
Tension de fonctionnement : 24 VCC
-
Courant de sortie : 5 mA par canal
-
Temps de réponse : 50 μs (microsecondes)
-
Technologie d’isolation : Isolation par photocoupleur (Signal vers système)
-
Température de fonctionnement : 0°C à 55°C
-
Température de stockage : -20°C à 75°C
-
Plage d’humidité : 10 % à 90 % HR (sans condensation)
-
Poids : 0,2 kg
Avantages techniques
L’ATD5T-00 offre des solutions techniques pour le contrôle d’impulsions haute vitesse et la sécurité électrique :
-
Exécution rapide des signaux : Un temps de réponse de 50 μs permet au module de commander des dispositifs à impulsions haute fréquence, tels que des contrôleurs de moteurs pas à pas ou des pompes doseuses spécialisées, là où les sorties numériques standard manquent de rapidité.
-
Robustesse électrique supérieure : L’isolation intégrée par photocoupleur crée une barrière physique entre le câblage de terrain et le système sensible. Cela empêche les surtensions ou boucles de masse de migrer vers le contrôleur principal, protégeant ainsi votre investissement central dans le DCS.
-
Densité d’E/S élevée : En regroupant 32 canaux dans un module compact de 0,2 kg, l’ATD5T-00 réduit le nombre de racks d’E/S nécessaires. Cela optimise l’espace dans les armoires et diminue l’empreinte matérielle globale dans les salles de contrôle encombrées.
-
Logique d’impulsions précise : La fonction dédiée d’impulsions montantes/descendantes simplifie la logique logicielle en gérant les signaux d’impulsions directionnelles au niveau matériel, réduisant la charge CPU sur le contrôleur principal.
Questions fréquentes
-
Ce module supporte-t-il une sortie continue en courant continu ?
L’ATD5T-00 est spécialisé dans les sorties par impulsions (impulsions montantes/descendantes). Si votre application nécessite un signal continu stable de 24 VCC sans impulsions, vous devez vérifier la configuration dans votre logiciel de contrôle ou envisager un module de sortie numérique standard.
-
Comment l’isolation par photocoupleur améliore-t-elle la stabilité du système ?
Elle convertit le signal électrique en lumière puis de nouveau en électricité. Ce procédé interrompt le chemin électrique direct, filtrant efficacement le bruit en mode commun et protégeant la logique système des interférences électriques côté terrain.
-
L’ATD5T-00 est-il compatible avec des racks PLC tiers ?
Ce module appartient à un écosystème Yokogawa spécifique. Vous devez l’installer dans une unité d’E/S Yokogawa compatible ou dans un châssis de station de contrôle de terrain pour assurer une distribution correcte de l’alimentation et la communication.
-
Quelles précautions prendre lors de l’installation ?
Assurez-vous que l’alimentation 24 VCC reste dans une tolérance de 10 %. De plus, maintenez le câblage de terrain séparé des câbles AC haute tension pour minimiser le couplage électromagnétique, malgré l’isolation interne du module.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
