Détails du produit
Présentation

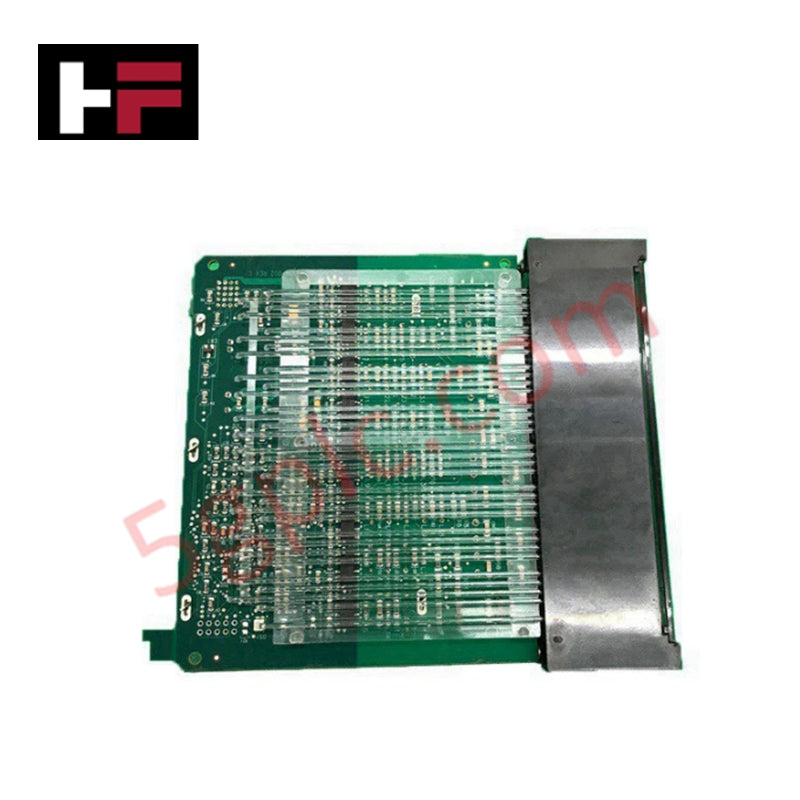

Le Honeywell 900A16-0101 Module d'entrée analogique de haut niveau est une carte d'entrée 16 canaux conçue pour être utilisée avec le système de contrôleur hybride HC900 de Honeywell. Il offre une mesure précise des signaux de tension et de courant provenant des instruments de terrain, avec une isolation galvanique et un faible bruit pour un traitement fiable des signaux dans les environnements d'automatisation industrielle.
Spécifications techniques
-
Fabricant : Honeywell
-
Numéro de modèle : 900A16-0101
-
Type de produit : Module d'entrée analogique de haut niveau
-
Nombre d'entrées : 16 canaux d'entrée analogique isolés
-
Types de signaux pris en charge : Tension (V), Courant (mA)
-
Impédance d'entrée :
-
1 MΩ pour les entrées de tension
-
250 Ω pour les entrées de courant
-
Isolation galvanique :
-
400 VCC canal à canal
-
Isolation champ-vers-logique 1 kVCC (commutation à semi-conducteurs)
-
Rejet du bruit :
-
Mode série : >31 dB
-
Mode commun : >90 dB à 120 VAC
-
Convertisseur A/N : Un par module
-
Résolution A/N : ±15 bits
-
Fréquence de mise à jour : 100 ms par module
-
Limite de dépassement : ±10 % pour les plages de tension linéaires
-
Coefficient de température de précision : ±0,01 % de l'échelle complète par °C
-
Stabilité à long terme : 0,1 % de l'échelle complète par an
-
Poids à l'expédition : 2 kg
-
Pays d'origine : États-Unis
Caractéristiques principales
-
Mesure haute densité : Prend en charge 16 canaux d'entrée isolés pour une intégration système compacte.
-
Compatibilité flexible des signaux : Accepte à la fois les signaux de tension et de courant pour une large couverture d'applications.
-
Forte isolation électrique : Isolation canal à canal de 400 VCC et isolation logique de 1 kVCC pour protéger contre le bruit et les transitoires.
-
Conception à faible bruit : Rejet supérieur en mode commun et en mode série garantissant des lectures précises.
-
Haute résolution et stabilité : Conversion A/N ±15 bits avec maintien de la précision à long terme.
-
Intégration modulaire : Entièrement compatible avec les systèmes Honeywell HC900 et ControlEdge.
Scénarios d'application
Le 900A16-0101 module est largement utilisé dans les systèmes d'automatisation des procédés pour la surveillance des signaux analogiques provenant des capteurs et transmetteurs. Les applications typiques incluent :
-
Surveillance des procédés chimiques et pétrochimiques
-
Systèmes de production et de distribution d'énergie
-
Traitement de l'eau et des eaux usées
-
Contrôle des procédés de fabrication
-
Boucles de mesure de température, débit et pression
FAQ
Q : Le 900A16-0101 peut-il gérer simultanément des entrées de tension et de courant ?
R : Oui, chaque canal peut être configuré indépendamment pour la mesure de signaux de tension ou de courant.
Q : Quel type d'isolation utilise le module ?
R : Il fournit une isolation galvanique de 400 VCC point à point et de 1 kVCC champ-vers-logique.
Q : Quelle est la résolution du convertisseur A/N ?
R : Le module dispose d'une résolution A/N de 15 bits pour une conversion analogique précise.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
