Détails du produit
Description du produit

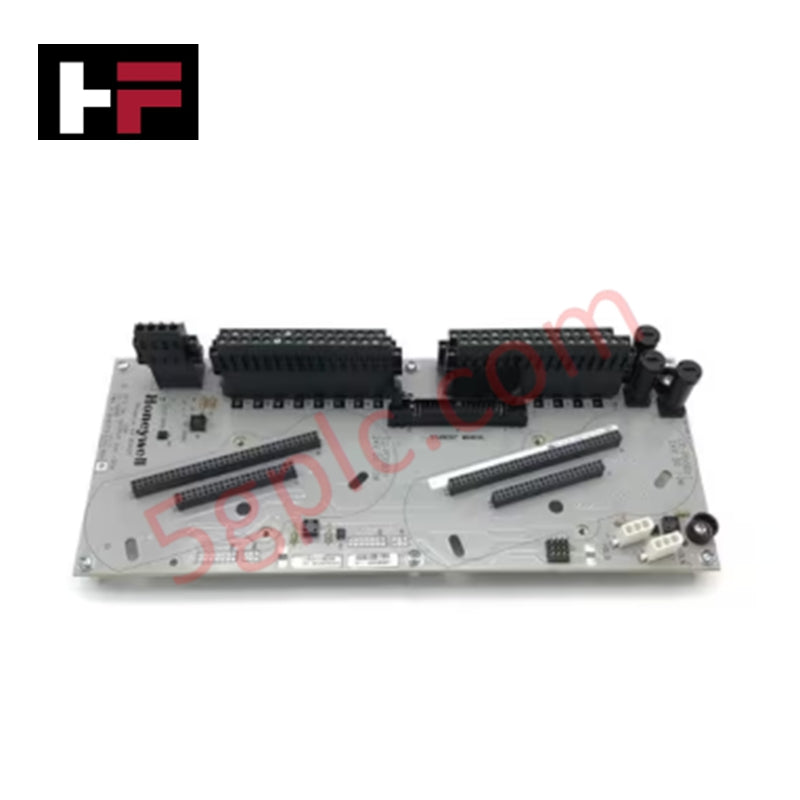

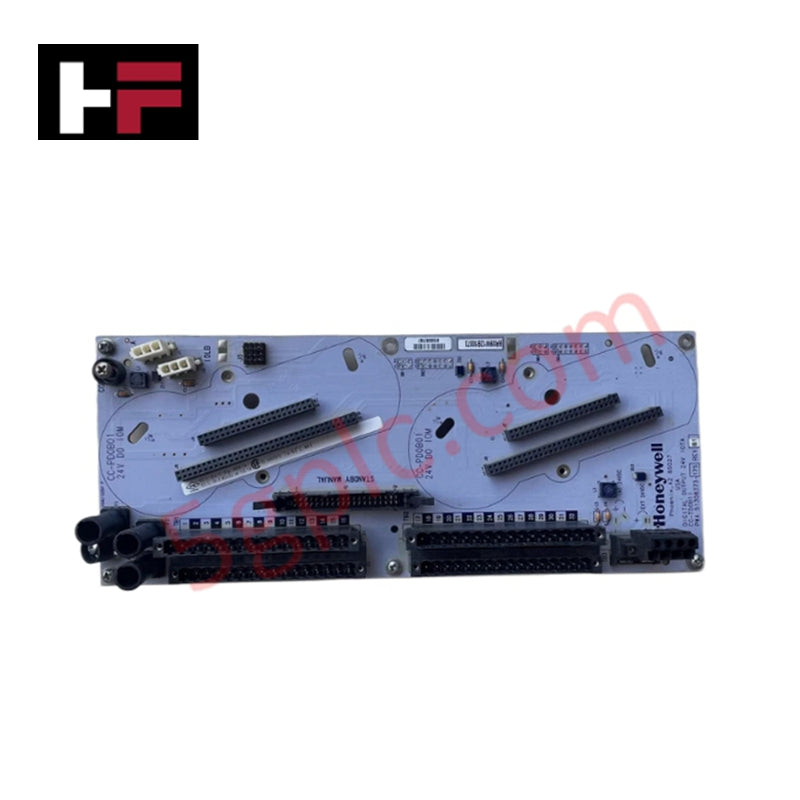

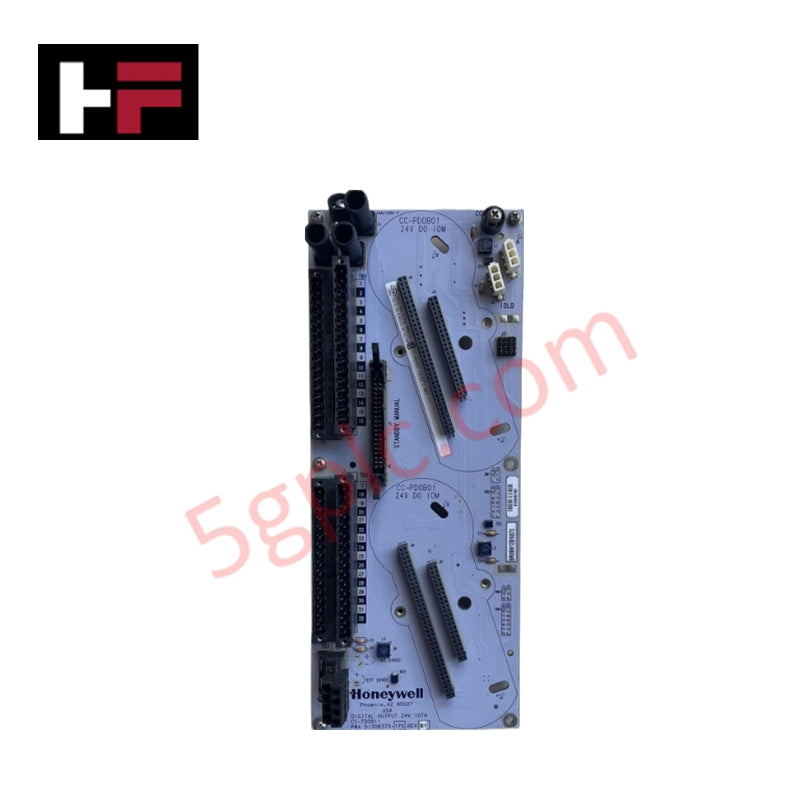

Le CC-TDIL01 (51308386-175) de Honeywell est un module de sortie numérique à 32 canaux conçu pour les systèmes de commande industriels nécessitant des configurations redondantes. Il fournit des sorties groupées vers des appareils de terrain tels que des électrovannes et des relais, garantissant un fonctionnement fiable même dans des environnements critiques. Le module dispose d’une isolation galvanique et de caractéristiques de sortie précises, ce qui le rend adapté aux applications de procédés exigeantes.
Caractéristiques principales :
-
Conception redondante : Assure un fonctionnement continu avec une redondance sans interruption
-
Canaux de sortie : 32 canaux discrets pour un contrôle flexible des appareils de terrain
-
Tension de charge : 15–30 VCC maximum
-
Type de sortie : Sorties sources idéales pour électrovannes, relais et autres appareils de terrain
-
Courants admissibles : Par canal : 0,5 A (max), par 8 canaux : 4 A, par module : 6 A
-
Protection contre les courts-circuits : Gère les courts-circuits simples et doubles avec des limites de courant contrôlées
-
Caractéristiques de tension : Tension en état passant : 24 V typique, tension en état bloqué : ≤3,3 V
-
Courant de fuite : Maximum 5 μA en état bloqué
-
Performance de commutation : Temps de mise en marche/arrêt ≤10 ms, chute de tension source minimale (≤150 mV)
-
Isolation galvanique : Jusqu’à 1500 VAC RMS / ±1500 VCC
-
Installation : Compatible montage en rack ou armoire
Spécifications techniques :
-
Modèle : CC-TDIL01
-
Numéro de pièce : 51308386-175
-
Canaux : 32
-
Type de sortie : Source
-
Tension de charge : 15–30 VCC
-
Courant max par canal : 0,5 A
-
Courant max par 8 canaux : 4 A
-
Courant max par module : 6 A
-
Tension d’isolation : 1500 VAC RMS / ±1500 VCC
-
Tension en état passant : 24 V typique
-
Tension en état bloqué : 0–3,3 V
-
Fuite en état bloqué : ≤5 μA
-
Temps de commutation : ≤10 ms
-
Intervalle de redondance : 0 ms
Applications :
-
Commande redondante pour électrovannes, relais et appareils numériques de terrain
-
Systèmes d’automatisation industrielle de procédés à haute fiabilité
-
Armoires de commande où des modules compacts et tolérants aux défauts sont requis
Questions fréquentes :
-
Q : Le CC-TDIL01 prend-il en charge un fonctionnement de sortie redondante ?
R : Oui, il offre une sortie redondante sans interruption pour un fonctionnement continu. -
Q : Quel est le courant maximal par module ?
R : Maximum 6 A pour l’ensemble du module en fonctionnement normal. -
Q : L’isolation galvanique est-elle incluse ?
R : Oui, elle offre une isolation jusqu’à 1500 VAC RMS / ±1500 VCC.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
