Détails du produit
Description du produit

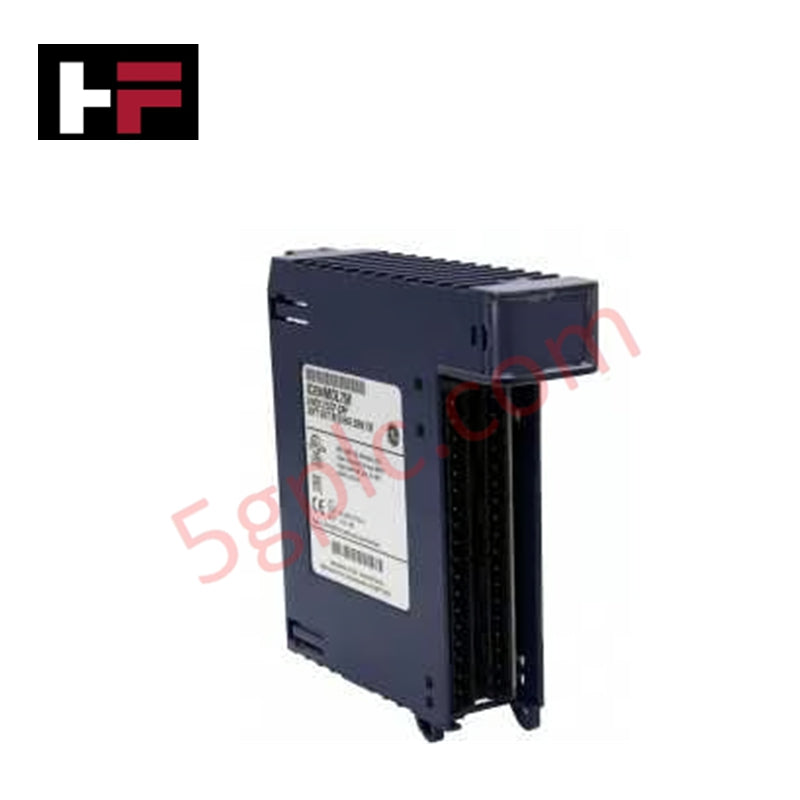

Le IC694MDL740, module de sortie discrète de la série GE Fanuc PACSystems RX3i, est conçu pour un commutateur de sortie DC fiable en automatisation industrielle. Supportant une configuration logique positive, il offre seize sorties réparties en deux groupes de huit. Avec une isolation robuste, des temps de réponse rapides et des indicateurs LED de diagnostic, ce module garantit une performance fiable dans des environnements de contrôle exigeants.
Spécifications techniques
-
Fabricant : GE Fanuc Emerson
-
Gamme de produits : PACSystems RX3i
-
Référence : IC694MDL740
-
Type de produit : Module de sortie discrète
-
Nombre de canaux : 16 sorties (deux groupes de 8)
-
Tension nominale de sortie : 12/24 VCC
-
Plage de tension : 12–24 VCC (+20 %, -15 %)
-
Type de logique : Logique positive
-
Courant de sortie par canal : 0,5 A
-
Courant de sortie par module : 2 A maximum
-
Tension en état actif : 11,5–30 VCC
-
Tension en état inactif : 0–5 VCC
-
Courant en état actif : 3,2 mA
-
Courant en état inactif : ≤ 1 mA
-
Temps de réponse : 2 ms typique, 2 ms maximum (marche/arrêt)
-
Chute de tension en sortie : ≤ 1,0 V
-
Courant d’appel maximal : 4,78 A pendant 10 ms
-
Isolation (terrain de terrain vers dosseret & châssis) : 250 VAC en continu ; tenue à 1500 VAC pendant 1 minute
-
Isolation (groupe à groupe) : 250 VAC en continu ; tenue à 1500 VAC pendant 1 minute
-
Consommation électrique : 110 mA sur bus 5 VCC (toutes sorties activées)
-
Indicateurs LED : Oui, pour le suivi de l’état des sorties
-
Poids : 0,31 kg (0,69 lb)
-
Statut de cycle de vie : Actif
Scénarios d’application
-
Systèmes d’automatisation industrielle nécessitant des sorties DC groupées
-
Environnements de contrôle machine demandant une réponse rapide et une isolation fiable
-
Applications où les LED de diagnostic et les modules échangeables à chaud améliorent l’efficacité de la maintenance
FAQ
Q : Combien de sorties sont disponibles sur ce module ? R : 16 sorties, divisées en deux groupes de huit.
Q : Quel est le courant maximal par point de sortie ? R : 0,5 ampères par canal.
Q : Le module offre-t-il une isolation entre les groupes ? R : Oui, isolation continue à 250 VAC avec tenue à 1500 VAC pendant une minute.
Q : Quel est le temps de réponse typique ? R : 2 millisecondes pour les états marche et arrêt.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
