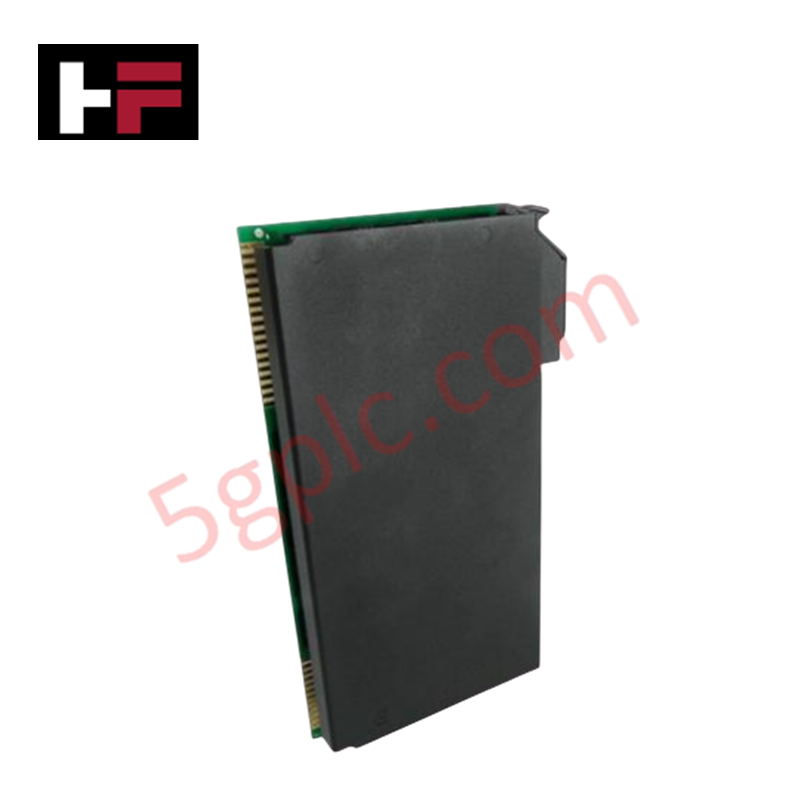

PLC-5 | Allen-Bradley | 1771-QRC Module Compteur Quadruple Vitesse

Présentation du produit

Le Allen-Bradley 1771-QRC fonctionne comme un compteur quadruple spécialisé et un module double débitmètre pour la plateforme 1771 Universal I/O. Il offre des capacités de comptage d'impulsions haute précision et de mesure de fréquence pour les systèmes de contrôle PLC-5. Ce module excelle dans les applications de surveillance des flux de liquides et de gaz où il convertit des entrées d'impulsions rapides en données de débit exploitables. Nous proposons cette unité comme 100% neuve et originale, fournissant un remplacement essentiel pour les systèmes anciens nécessitant une précision et un timing certifiés en usine.

Spécifications techniques

Le 1771-QRC utilise une interface de bus arrière à haute vitesse pour fournir des mesures de comptage en temps réel au processeur.

• Fabricant : Allen-Bradley / Rockwell Automation

• Gamme de produits : PLC-5 (1771 I/O)

• Type de module : Compteur quadruple / Double débitmètre

• Canaux de comptage : 4 canaux indépendants (quadruple)

• Mesure de débit : Fonctionnalité double débitmètre pour l’analyse du flux d’impulsions

• Canaux de sortie : 2 sorties relais normalement ouvertes (N.O.)

• Courant du bus arrière : 0,5 ampère à 5 V CC

• Compatibilité d’application : Flux d’impulsions, mesure de fréquence, calcul de vitesse

• Largeur de l’emplacement châssis : 1 emplacement

• Poids : 1,39 lb (0,63 kg)

Avantages techniques

• Analyse intégrée du flux d’impulsions : Le 1771-QRC intègre un comptage haute vitesse avec une logique de débitmètre. Cela permet au matériel de calculer localement les débits, déchargeant ainsi le CPU du PLC-5 des calculs complexes et réduisant le temps total de balayage du programme de contrôle.

• Contrôle de sortie au niveau matériel : Deux sorties relais N.O. embarquées fournissent une réponse immédiate à des seuils spécifiques de comptage ou de débit. En contournant le balayage du contrôleur pour les limites critiques, le module initie des arrêts de sécurité ou des déclenchements de vannes avec une précision à la microseconde.

• Mise à l’échelle d’entrée polyvalente : Le module accepte une large gamme de fréquences d’impulsions. Les ingénieurs peuvent configurer le double débitmètre pour convertir les impulsions brutes en unités d’ingénierie (par exemple, litres/seconde ou tours/minute) directement dans le matériel du module, garantissant une cohérence des données sur le réseau.

• Intégration fluide au châssis : L’unité s’installe dans n’importe quel rack 1771 I/O standard. Elle utilise le codage mécanique robuste du système PLC-5 pour éviter une insertion incorrecte, protégeant ainsi les composants internes des incompatibilités de tension lors des opérations de maintenance.

FAQ

• Comment le 1771-QRC gère-t-il le transfert de données avec le processeur PLC-5 ?

•  Le module utilise les instructions Block-Transfer Read (BTR) et Block-Transfer Write (BTW). Le processeur utilise un BTW pour configurer les seuils de débit et les facteurs d’échelle, puis exécute un BTR pour récupérer les données actuelles de comptage et de débit depuis les registres internes du module.

• Puis-je utiliser les sorties relais pour des verrouillages critiques de sécurité ?

•  Oui. Les relais intégrés répondent directement aux points de consigne internes. Cette exécution locale garantit que même si le processeur PLC entre en mode défaillance ou si le bus arrière subit un trafic élevé, le 1771-QRC peut toujours commuter ses sorties en fonction de la fréquence des impulsions d’entrée.

• Quel type de capteurs peut-on connecter au 1771-QRC ?

• Ce module s’interface généralement avec des capteurs à induction magnétique, des codeurs optiques et des débitmètres à turbine. Assurez-vous que l’amplitude des impulsions et le type de signal correspondent aux exigences de seuil d’entrée de la série 1771 pour éviter les bruits de signal ou les comptages manqués.

• Est-ce une unité reconditionnée ou un stock ancien « new-old-stock » ?

• Nous garantissons que ce 1771-QRC est 100% neuf et original. Il est livré dans son emballage d’usine, assurant que les contacts relais et les circuits de temporisation internes n’ont pas subi la dégradation ou l’usure mécanique typiquement observées sur les modules d’occasion ou reconditionnés.
