Détails du produit
Description du produit

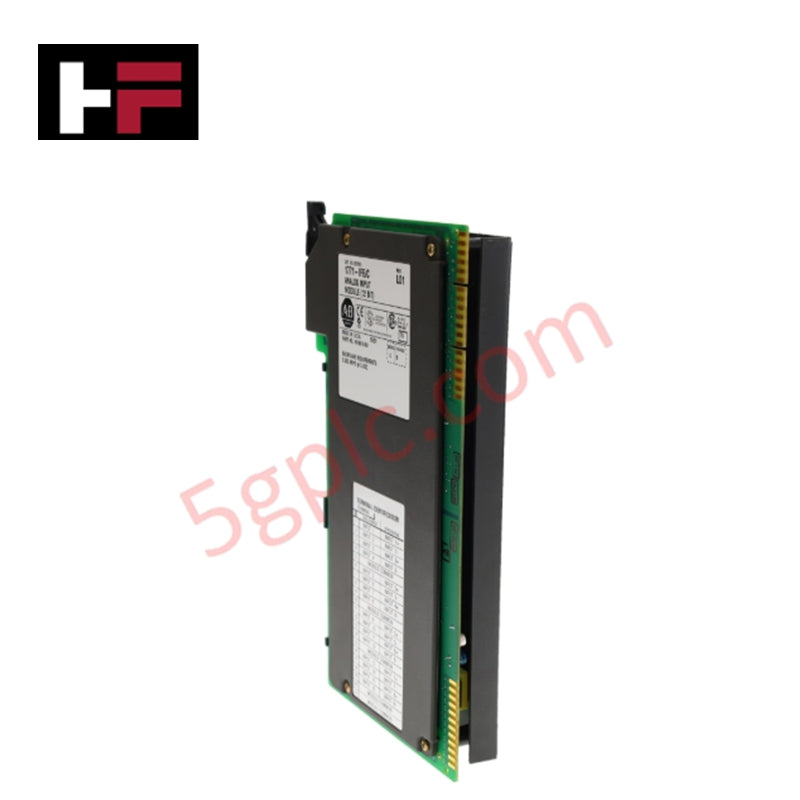

Le Allen-Bradley 1771-IFE est un module d'entrée analogique pour la série PLC-5, conçu pour gérer à la fois des signaux de tension et de courant avec une grande précision. Il prend en charge jusqu'à 8 voies différentielles ou 16 voies à entrée simple, offrant une configuration flexible pour les systèmes d'automatisation industrielle. Avec une résolution de 12 bits, des temps de mise à jour rapides et une compatibilité pour montage en rack, il assure une acquisition fiable des signaux pour les applications de contrôle des procédés.
Caractéristiques techniques
-
Fabricant Allen-Bradley
-
Gamme de produits PLC-5
-
Type de produit Module d'entrée analogique
-
Référence 1771-IFE
-
Poids 1,00 lb (0,45 kg)
-
Capacité E/S 8 entrées différentielles ou 16 entrées à simple extrémité
-
Résolution Binaire 12 bits ; 12 bits plus signe sur plages bipolaires
-
Précision ±0,1 % de l’échelle complète à 25 °C
-
Temps de mise à jour des voies 18 ms pour 8 voies ; 36 ms pour 16 voies
-
Format des données Binaire naturel ou codage décimal codé binaire (BCD) jusqu’à ±9999
-
Vitesse de balayage interne
-
12,5 ms pour 8 entrées différentielles (sans filtrage)
-
25 ms pour 16 entrées à simple extrémité (sans filtrage)
-
Délai supplémentaire avec filtrage numérique : +2,12 ms (différentiel), +4,24 ms (simple extrémité)
-
Plage d’entrée de tension -10 à +10 VCC
-
Plage d’entrée de courant -20 à +20 mA
-
Délai typique du signal continu 10 ms (MAR), 20 ms (ARRÊT)
-
Délai typique du signal alternatif 24 ms (ARRÊT)
-
Consommation sur le bus arrière 750 mA
-
Bras de câblage 1771-WG
-
Montage Montage en rack, largeur 1 emplacement
Scénarios d’application
-
Systèmes de contrôle des procédés nécessitant une acquisition précise des signaux analogiques
-
Automatisation industrielle avec signaux d’entrée mixtes de tension et de courant
-
Applications nécessitant une configuration flexible des voies (différentielles ou à simple extrémité)
-
Intégration dans des racks PLC-5 pour la surveillance et le contrôle analogiques
Questions fréquentes
Q : Combien de voies le 1771-IFE prend-il en charge ? R : Il prend en charge 8 voies différentielles ou 16 voies à simple extrémité.
Q : Quelle est la résolution des entrées ? R : Résolution de 12 bits, avec bit de signe inclus pour les plages bipolaires.
Q : Le module nécessite-t-il une alimentation externe ? R : Non, il fonctionne uniquement avec l’alimentation du bus arrière.
Comparaison avec des modèles similaires
-
1771-IFM : Fournit des entrées analogiques isolées pour une meilleure séparation des signaux.
-
1771-IFE : Module d'entrée analogique standard avec configuration flexible des voies.
-
1771-IFD : Module d'entrée uniquement différentielle pour applications spécialisées.
