Détails du produit
Présentation du produit

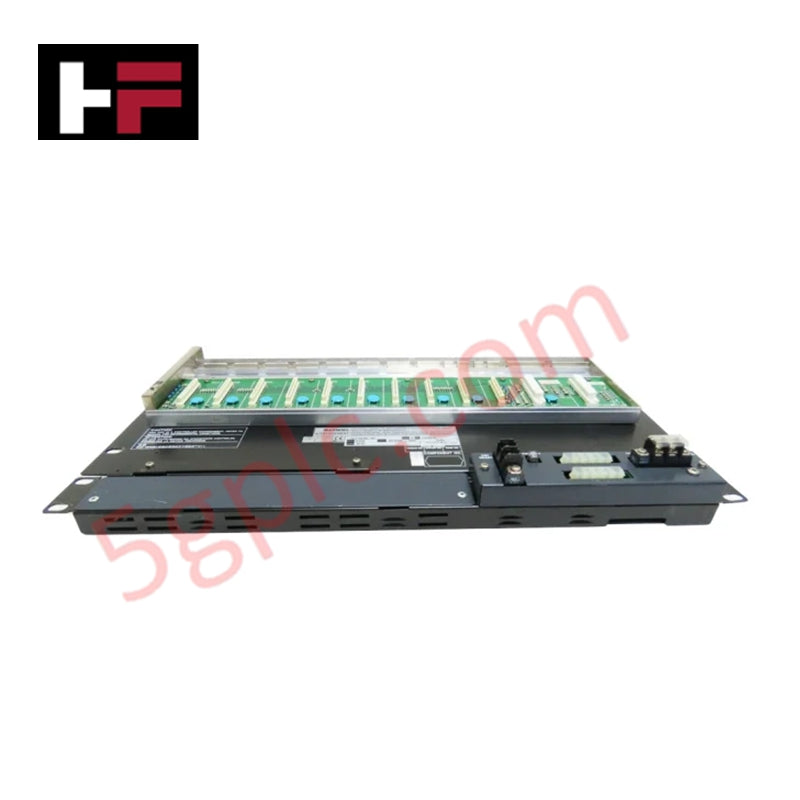

Le Yokogawa ANB11D-615/BU2A sert de nœud de communication spécialisé à haute vitesse pour le CENTUM VP Système de Contrôle Distribué (DCS). Cette unité nœud de bus ESB à fibre optique étend la portée des E/S de la Station de Contrôle Terrain (FCS) en convertissant les signaux électriques en impulsions optiques. Elle facilite le placement distant des E/S sur de grands sites industriels tout en maintenant l’intégrité des données à haute vitesse. Nous fournissons cette unité en tant que 100% Neuve et Originale, garantissant que votre réseau de contrôle utilise du matériel certifié en usine pour un temps de fonctionnement maximal.
Décomposition du numéro de pièce : ANB11D-615/BU2A
Yokogawa utilise une logique de suffixe spécifique pour définir les exigences d’alimentation et d’interface pour la série ANB11D :
| Code | Spécification | Définition technique |
| ANB11D | Modèle | Unité nœud de bus ESB à fibre optique |
| -6 | Configuration | Révision matérielle standard pour interface optique |
| 1 | Style | Conception matérielle style 1 |
| 5 | Protection | Type basique (sans protection antidéflagrante) |
| /BU2A | Option | Interface maître/esclave répéteur de bus ESB optique |
Caractéristiques techniques
L’ANB11D-615/BU2A offre une conversion optique haute performance pour les architectures distribuées :
-
Protocole : ESB (Extension Segment Bus)
-
Vitesse de transmission : Jusqu’à 125 Mbps
-
Compatibilité fibre : Compatible avec fibre monomode et multimode
-
Alimentation : 24 V DC ±10%
-
Consommation électrique : ~5 W typique
-
Température de fonctionnement : 0°C à 55°C
-
Dimensions : 482,6 mm x 221,5 mm x 205 mm
-
Poids : ~10 kg
-
Surveillance de l’état : Indicateurs LED intégrés pour l’état de l’alimentation et de la communication
-
Montage : Compatible avec montage sur rail DIN ou panneau
Avantages techniques
L’ANB11D-615/BU2A répond aux défis uniques des installations modernes de procédés :
-
Immunité complète EMI/RFI : En utilisant la transmission par fibre optique, cette unité élimine le risque d’interférences électromagnétiques (EMI) et d’interférences radiofréquences (RFI). Cela garantit un flux de données stable dans des environnements avec équipements haute tension, variateurs de fréquence (VFD) et trafic moteur intense.
-
Isolation galvanique pour sites distants : L’interface optique assure une isolation électrique totale entre la salle de contrôle principale et les armoires E/S distantes. Cela évite les boucles de masse et protège la Station de Contrôle Terrain contre les surtensions dues à la foudre ou aux défauts électriques provenant des enceintes d’instruments distants.
-
Intégration fibre polyvalente : Le matériel accepte à la fois la fibre monomode et multimode. Les ingénieurs peuvent utiliser l’infrastructure multimode existante pour les courtes distances ou déployer la fibre monomode pour couvrir de grandes distances dans les raffineries, plateformes offshore ou réseaux de traitement d’eau.
-
Faible consommation énergétique : Avec une consommation typique de seulement 5 Watts, l’unité minimise la charge thermique dans l’armoire de contrôle. Cette faible consommation permet des installations à haute densité dans des espaces compacts sans compromettre la durée de vie des composants électroniques adjacents.
FAQ
-
Quelle est la principale différence entre l’ANB10D et l’ANB11D-615/BU2A ?
L’ANB10D utilise des câbles de bus ESB en cuivre pour une extension locale à courte distance. L’ANB11D-615/BU2A utilise des câbles à fibre optique pour faciliter l’extension des E/S sur de longues distances tout en offrant une meilleure immunité au bruit et une isolation électrique supérieure.
-
Cette unité supporte-t-elle une alimentation redondante double ?
Cette configuration spécifique est conçue pour une entrée 24 V DC. Bien que le circuit interne soit robuste, les ingénieurs mettent généralement en œuvre la redondance au niveau de la distribution d’alimentation de l’armoire ou en associant l’unité à un système d’alimentation DC redondant.
-
Comment surveiller l’état du lien ?
Le panneau avant dispose d’indicateurs LED dédiés. Ces voyants fournissent un retour visuel immédiat sur l’état de l’alimentation et l’intégrité de la communication du bus ESB, facilitant le dépannage lors de la mise en service et de la maintenance courante.
-
Puis-je installer cette unité directement sur un rail DIN ?
Oui. L’ANB11D-615/BU2A supporte à la fois le montage sur rail DIN et sur panneau. Cette flexibilité permet une intégration facile dans des racks standards de 19 pouces ou des boîtiers d’instruments locaux selon les contraintes physiques de votre site.
