Détails du produit

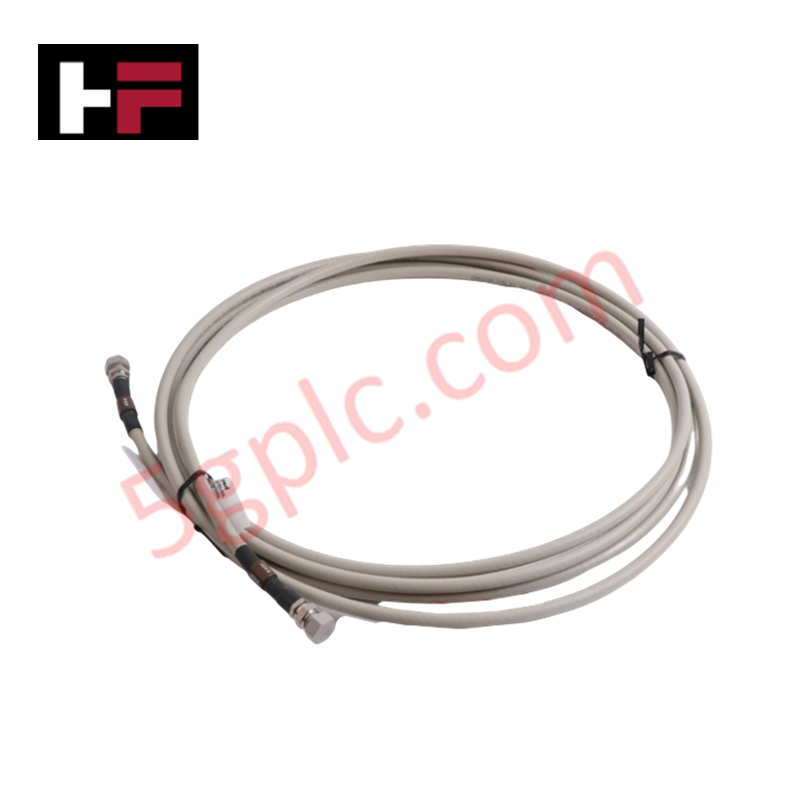

Le Honeywell 51195153-901, également répertorié sous la référence 51195153 comme câble coaxial du trunk UCN A B, est un composant matériel dédié à la transmission physique de données réseau et au routage de signaux à impédance adaptée au sein de systèmes de contrôle distribués. Ce support physique exécute directement des protocoles de communication de bus haute fréquence, sans logique de traitement active.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 51195153-901 |
| Marque | Honeywell |
| Poids | 2 kg |
| Dimensions | Non spécifiées dans la source |
| Température de fonctionnement | -20 °C à 70 °C |
| Consommation électrique | Composant passif (N/A) |
| Type de conducteur | Câble coaxial (trunk UCN A B) |
| Valeur d'impédance | Spécification coaxiale industrielle standard |
Isolation entre canaux et intégrité du signal
L'architecture coaxiale du Honeywell 51195153-901 est conçue pour maintenir une isolation rigoureuse entre les canaux et réduire les interférences électromagnétiques sur les segments étendus du réseau de contrôle universel (UCN). En garantissant la continuité du blindage et le respect des exigences de mise à la terre, l'ensemble réduit le bruit en mode commun et l'atténuation des signaux haute fréquence. Cette mise en œuvre de la couche physique assure un échange de données déterministe entre les dérivations des nœuds et les interfaces des modules, sans introduire de gigue de traduction de protocole ni de distorsion du signal.
Foire aux questions
Q : Quelle est l'application principale du câble coaxial Honeywell 51195153-901 dans une architecture UCN ?
R : Il sert de câble coaxial de trunk physique, conçu pour la transmission de données et l'interconnexion réseau entre les nœuds du réseau de contrôle universel dans les systèmes de contrôle distribués Honeywell.
Q : Ce câble passif nécessite-t-il une alimentation externe ou une configuration de terminaison particulière ?
R : En tant que support de transmission passif, il ne consomme aucune énergie électrique. Toutefois, des résistances de terminaison de bus appropriées doivent être installées aux deux extrémités physiques du segment coaxial, conformément aux spécifications de conception du système, afin d'éviter les réflexions du signal et la corruption des paquets.
Q : Cet ensemble de câbles peut-il être remplacé à chaud pendant le fonctionnement actif du contrôleur ?
R : Le remplacement physique ou le branchement à chaud de câbles coaxiaux de trunk lorsque le réseau est actif peut provoquer des pics de tension transitoires, des réinitialisations du bus ou des pertes de communication sur les boucles UCN actives. Il convient d'appliquer les procédures d'arrêt du système ou d'isolation du segment avant toute intervention physique.
Directives d'installation sur site
- Rayon de courbure : Maintenir un rayon de courbure minimal d'au moins 10 fois le diamètre extérieur du câble lors du tirage et du routage, afin d'éviter la déformation de l'âme ou une désadaptation d'impédance.
- Mise à la terre du blindage : Raccorder solidement le blindage coaxial extérieur aux goujons de terre ou aux kits de mise à la terre prévus, à intervalles spécifiés, afin de réduire les interférences électromagnétiques (EMI).
- Séparation du routage : Maintenir les câbles coaxiaux de trunk physiquement séparés des conduits d'alimentation haute tension et des câbles de moteurs à variateur de fréquence (VFD) d'une distance minimale de 300 mm, afin d'éliminer le bruit électrique induit.
- Couple de serrage des connecteurs : Vérifier que tous les connecteurs BNC ou d'interface coaxiaux sont correctement vissés et serrés au couple spécifié par le fabricant, en évitant tout filetage croisé ou toute contrainte mécanique excessive sur les ports d'interface.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
