Détails du produit
Présentation technique

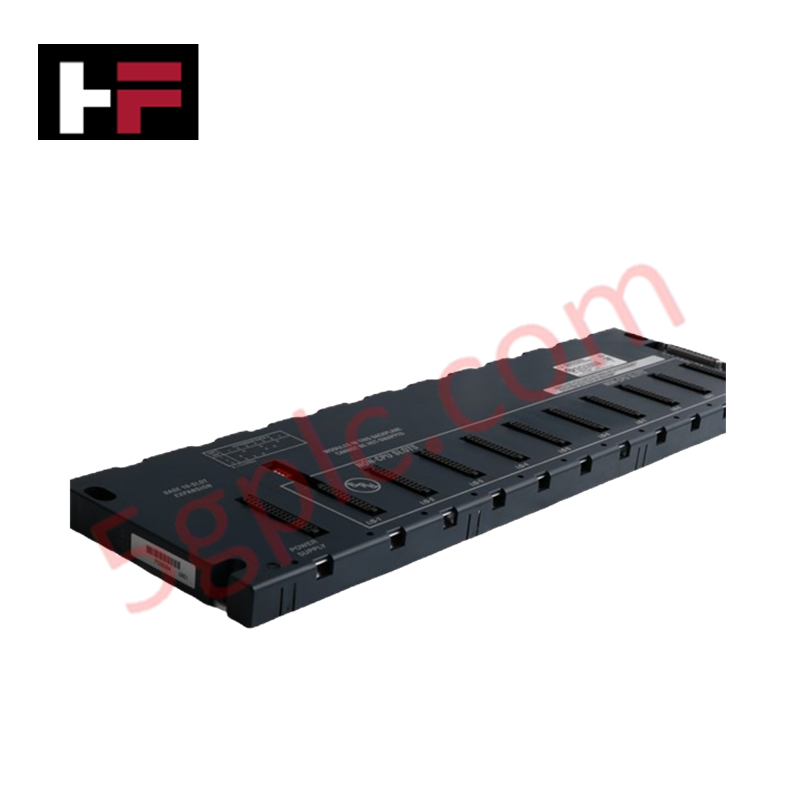

Le IC694CHS392 sert de carte de base d’extension série haute densité dans l’architecture PACSystems RX3i de GE Fanuc (aujourd’hui Emerson). Conçu pour une mise à l’échelle système polyvalente, ce backplane à 10 emplacements permet aux ingénieurs d’étendre les capacités d’E/S jusqu’à 15 mètres (50 pieds) du rack CPU principal. Il est spécifiquement conçu pour accueillir une large gamme de modules discrets, analogiques et spécialisés, garantissant une intégration fluide dans des environnements automatisés complexes.
Spécifications
-
Série de produit : PACSystems RX3i
-
Type de module : Carte de base d’extension série
-
Capacité totale d’emplacements : 10 emplacements universels pour E/S
-
Emplacement dédié à l’alimentation : Un (1) emplacement spécifique pour modules d’alimentation RX3i
-
Interface d’extension : Connecteur femelle D-sub 25 broches pour liaison série
-
Distance maximale d’interconnexion : 15 mètres (50 pieds) via câble d’extension
-
Consommation électrique : 150 mA sous 5 VCC (logique interne)
-
Compatibilité des modules : Compatible avec tous les modules E/S et options de la série IC694
-
Configurations de montage : Montage en façade ou encastré pris en charge
-
Poids physique : Environ 0,94 kg (2,06 lbs)
-
Échange à chaud : Notez que l’insertion/retrait à chaud des modules n’est pas pris en charge sur ce backplane série spécifique.
Déploiement et compatibilité
Le IC694CHS392 est fréquemment utilisé dans les systèmes de contrôle distribués où des points d’E/S sont nécessaires à distance du processeur central. Contrairement aux backplanes universels de la série IC695, cette unité d’extension utilise le bus série, ce qui en fait un choix efficace pour une densité d’E/S standard sans la surcharge des exigences du bus PCI.
En quoi diffère-t-il du IC694CHS398 ?Le IC694CHS392 offre 10 emplacements pour modules, tandis que le IC694CHS398 est une version plus petite à 5 emplacements. Les deux partagent la même longueur maximale de câble de 50 pieds et les mêmes caractéristiques électriques, permettant une planification flexible de l’empreinte selon le nombre spécifique d’E/S requis pour l’armoire.
Dépannage courant et FAQ
Pourquoi mon rack d’extension n’est-il pas reconnu par le CPU ?Assurez-vous que le câble d’extension est bien connecté au connecteur D-sub 25 broches et que l’adresse du rack est correctement configurée. Vérifiez également que l’alimentation dans le IC694CHS392 fonctionne, car les racks d’extension nécessitent leur propre source d’alimentation locale.
Puis-je placer un module CPU dans ce backplane ?Non, le IC694CHS392 est une carte de base d’extension série et ne prend pas en charge les modules CPU ni les modules à haute vitesse basés sur PCI. Il est strictement destiné aux modules d’E/S et d’option.
