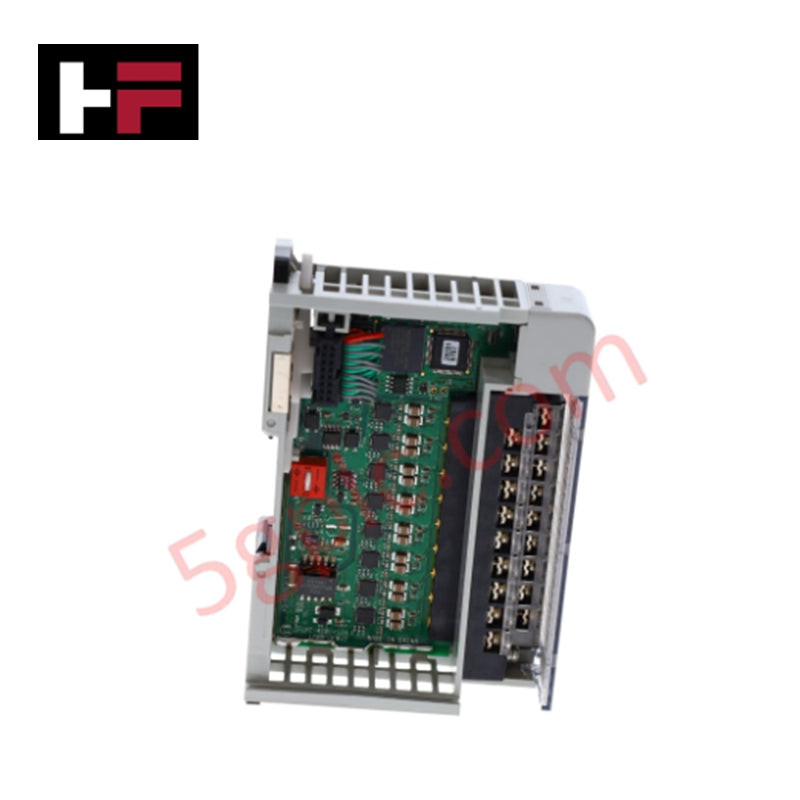

Le Allen-Bradley 1769-OF8C est un module de sortie analogique compact 8 canaux pour systèmes CompactLogix. Il fournit des signaux de courant précis avec une grande fiabilité et des fonctions de protection adaptées aux applications de contrôle industriel.
Caractéristiques techniques
-
Fabricant : Allen-Bradley
-
Série / Ligne de produit : CompactLogix
-
Modèle / Numéro de pièce : 1769-OF8C
-
Type de module : Module de sortie analogique courant 8 points
-
Sorties : 8 à entrée unique
-
Plages de courant de sortie : 0–20 mA, 4–20 mA
-
Plage pleine échelle : 0–21 mA, 3,2–21 mA
-
Résolution : 16 bits unipolaire ; 15,59–15,91 bits selon la plage
-
Consommation du bus : 5 VCC @ 145 mA, 24 VCC @ 185 mA
-
Dissipation thermique maximale : 2,69 W
-
Vitesse de conversion (tous canaux) : 5 ms
-
Temps de réponse : < 2,9 ms
-
Résistance de charge : Résistive 0–500 Ω, inductive max 0,1 mH
-
Précision : ±0,35% pleine échelle @ 25°C ; dérive thermique ±0,0058% par °C
-
Ondulation de sortie : ±0,05% @ 0–50 kHz
-
Non-linéarité : ±0,05%
-
Répétabilité : ±0,05%
-
Erreur de module / erreur de décalage : ±0,55%
-
Protection contre circuit ouvert / court-circuit : Oui, court-circuit max 21 mA
-
Protection contre les surtensions : Oui
-
Tension de service nominale : 30 V CA / 30 V CC
-
Tension d'isolement : 500 V CA / 710 V CC pendant 1 min, sortie vers bus
-
Poids : 0,60 lb (270 g)
-
Dimensions : 118 x 35 x 87 mm (H x L x P), hauteur avec languettes de montage 138 mm
-
Largeur de fente : 1
-
Montage : Rail DIN ou montage sur panneau
-
Alimentations compatibles : 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4
-
Plage de tension d'alimentation optionnelle 24 V CC Classe 2 : 20,4–26,4 VCC
-
Indice de distance d'alimentation : Jusqu'à 8 modules
-
Couple de serrage des vis de borne / de retenue : 0,68 N·m / 0,46 N·m
-
Section de câble : Solide 22–14 AWG, Multibrins 22–16 AWG, Cu-90°C
-
Accessoires de remplacement : Bloc de bornes 1769-RTBN18, Étiquette de porte 1769-RL2, Porte 1769-RD
Caractéristiques clés
-
8 sorties analogiques haute précision avec plusieurs plages de courant
-
Protection complète : circuit ouvert/court-circuit, surtension et suppression des transitoires
-
Sortie haute résolution avec ondulation minimale et faible dérive
-
Taille compacte, adapté pour montage sur rail DIN ou panneau
-
Compatible avec plusieurs alimentations et configurations CompactLogix
Scénarios d'application
Le 1769-OF8C est idéal pour :
-
Pilotage d'appareils de terrain avec sorties courant analogique, tels que vannes, actionneurs et transducteurs
-
Applications de contrôle de processus haute précision nécessitant des sorties stables
-
Armoires de commande compactes avec espace limité pour modules E/S
Comparaison de modèles similaires
-
1769-OF8C – Sortie courant analogique 8 canaux, haute densité
-
1769-OF4C – Sortie analogique 4 canaux, encombrement réduit
-
1769-OF16 – Module de sortie analogique 16 canaux pour systèmes plus grands
FAQ
Q : Le module nécessite-t-il une calibration sur site ?
A : Aucune calibration sur site n'est requise ; les sorties sont calibrées en usine.
Q : Quelles fonctionnalités de protection sont incluses ?
A : Protection contre circuit ouvert/court-circuit, surtension et suppression des pics.
Q : Quelles alimentations sont compatibles ?
A : 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 avec jusqu'à 8 modules par alimentation.
