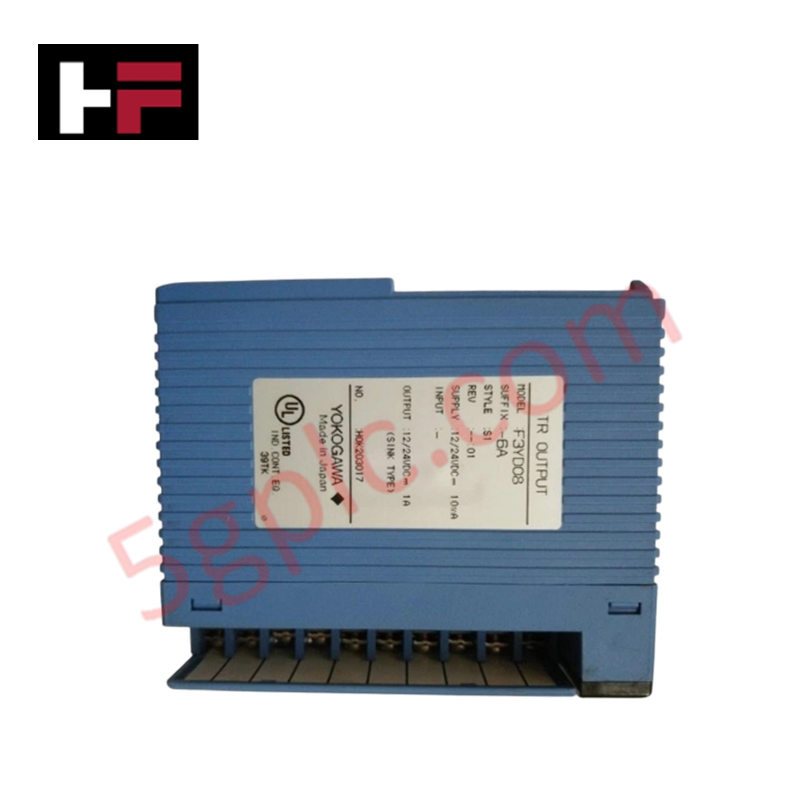

Module de sortie transistor Yokogawa F3YD08-6A FA-M3

Présentation du produit

Le Yokogawa F3YD08-6A fonctionne comme une interface de sortie numérique haute intégrité pour la série de multi-contrôleurs FA-M3. Ce module fournit huit sorties transistor discrètes pour piloter des solénoïdes externes, des relais et des voyants dans des environnements industriels à grande vitesse. Nous fournissons cette unité en tant que 100 % neuve et originale, garantissant que vos boucles de contrôle bénéficient d’un courant de fuite ultra-faible et d’une commutation de tension précise.

Décomposition du numéro de pièce

Caractéristiques techniques

Avantages techniques

• Protection contre les charges inductives : Le F3YD08-6A intègre un circuit Active Clamp . Ce protecteur supprime les surtensions de force contre-électromotrice générées par les charges inductives (comme les petits moteurs ou les électrovannes), évitant la défaillance des semi-conducteurs et prolongeant la durée de vie du module lors de commutations à haute fréquence.

• Intégrité des données supérieure : Avec un courant de fuite maximal en OFF de seulement 0,1 mA, le module empêche les signaux « fantômes » ou l’activation involontaire d’entrées sensibles à haute impédance. Cette caractéristique d’isolation élevée garantit des états binaires absolus dans les dispositifs de sécurité critiques.

• Sécurité mécanique : Le module utilise des bornes à vis M3.5 pour le câblage sur site. Celles-ci offrent une résistance au retrait nettement supérieure aux bornes à insertion, rendant le F3YD08-6A idéal pour les machines à fortes vibrations, comme dans l’assemblage automobile ou la fabrication textile.

• Efficacité thermique : La faible tension maximale en ON de 0,5 V CC minimise la dissipation thermique à l’intérieur du module en charge maximale. Cette efficacité maintient des températures basses dans l’armoire, permettant des configurations de racks à haute densité sans besoin de refroidissement forcé par air.

FAQ

• Le F3YD08-6A supporte-t-il un câblage en sinking ou sourcing ?

  Ce module suit une logique de sortie transistor spécifique (généralement sinking pour les variantes « 6A »). Consultez toujours le schéma de câblage de votre rack FA-M3 spécifique pour vous assurer que la borne COM correspond à la polarité de votre alimentation terrain.

• Puis-je utiliser ce module pour commuter des charges 110 V AC ?

  Non. Le F3YD08-6A fonctionne strictement en 12-24 V CC. Tenter de commuter des tensions AC endommagera définitivement le circuit transistor. Utilisez un relais d’interposition si vous devez contrôler des équipements AC.

• Quel est le but de la spécification de courant HOLD/RESET ?

  Le courant HOLD/RESET de 10 mA garantit que l’état logique interne reste stable même lors de fluctuations mineures de tension. Cela assure que la sortie conserve son état programmé en cas de réinitialisation douce ou de condition de faible puissance.

• Comment remplacer une unité défectueuse sans perdre le câblage terrain ?

  Comme le module utilise un bornier 10 points, nous recommandons d’étiqueter tous les fils avant le retrait. Assurez-vous que l’alimentation externe 12-24 V CC est coupée avant de dévisser les vis M3.5 pour éviter les courts-circuits.
