Détails du produit
Présentation du produit

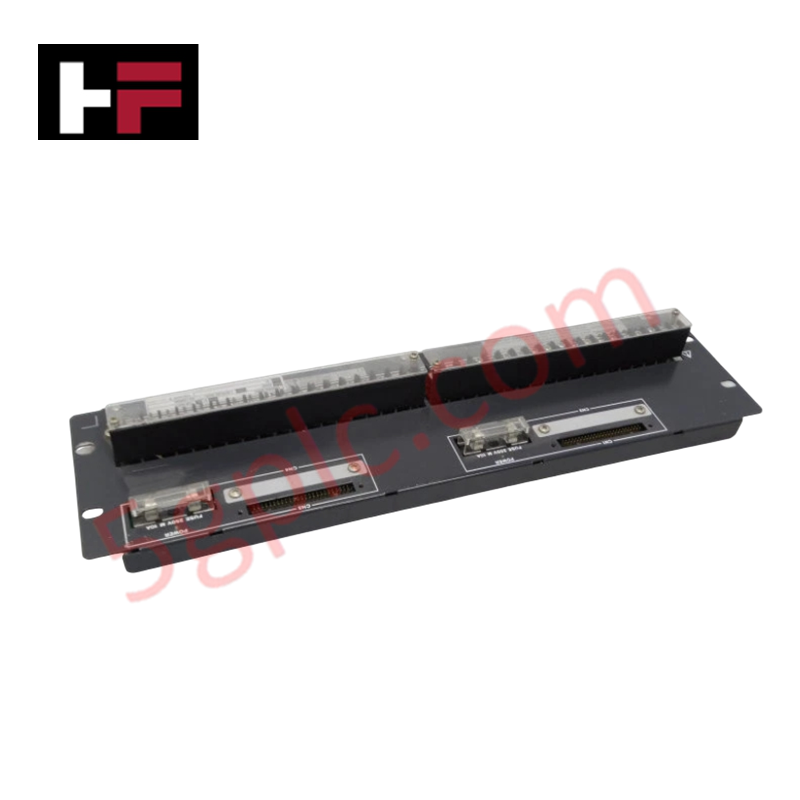

Le Yokogawa ARM55C-000 sert de carte de sortie à relais mécanique haute densité pour les systèmes de contrôle industriel. Ce module offre 32 canaux relais à contacts secs indépendants, permettant la commutation de diverses charges AC et DC dans des environnements d'automatisation. Nous fournissons cette unité comme 100% Neuve et Originale, garantissant une résistance de contact optimale et une intégrité mécanique pour les applications critiques d'interverrouillage et de signalisation.
Spécifications techniques
| Caractéristique | Spécifications |
| Type de sortie | Relais mécanique à contact sec |
| Nombre de canaux | 32 canaux |
| Charge max (AC) | 250 V AC @ 2 A |
| Charge max (DC) | 30 V DC @ 2 A / 125 V DC @ 0,1 A |
| Charge min | 5 V DC @ 10 mA |
| Résistance d'isolement | $\ge 10$ M$\Omega$ @ 500 V DC |
| Rigidité diélectrique | 1500 V AC entre les bornes terrain et le boîtier |
| Alimentation | 24 V DC, Max 0,85 A |
| Température de fonctionnement | 0 à 50°C |
| Poids | 2,2 kg |
Avantages techniques
-
Commutation haute capacité : Le ARM55C-000 gère des charges électriques importantes jusqu'à 250 V AC ou 30 V DC à 2 ampères. Cette capacité élimine le besoin de bornes relais intermédiaires pour de nombreux actionneurs et solénoïdes industriels standards, économisant de l'espace dans l'armoire et réduisant la complexité du câblage.
-
Isolation galvanique supérieure : La carte offre une rigidité diélectrique de 1500 V AC entre les bornes terrain et le châssis. Cette isolation robuste protège la logique de commande sensible en 5 V DC contre les transitoires haute tension et les boucles de masse potentielles provenant des dispositifs terrain.
-
Connexion mécanique sécurisée : Le module utilise des vis M3.5 pour les connexions terrain, facilitant une prise mécanique à couple élevé. Cela garantit que le câblage terrain reste sécurisé sous vibration, évitant les problèmes de contact intermittent souvent rencontrés avec les bornes à tension.
-
Intégration standardisée en rack : Le matériel s'adapte parfaitement aux racks standards de 19 pouces. Cette empreinte standardisée simplifie l'organisation des clusters E/S haute densité et assure un flux d'air efficace pour les composants d'alimentation 24 V DC.
FAQ
-
Le ARM55C-000 peut-il gérer des signaux logiques à faible courant ?
Oui. Bien qu'il supporte des charges élevées, il prend également en charge une charge minimale de 5 V DC @ 10 mA. Cette polyvalence vous permet d'utiliser la même carte pour la commutation de puissance et le retour logique haute impédance.
-
Quelles précautions dois-je prendre lors de l'installation sur un rack de 19 pouces ?
Assurez-vous de serrer toutes les vis M3.5 au couple spécifié pour éviter les arcs sous charges élevées. Maintenez également la température ambiante dans la plage de 0 à 50°C, car une chaleur excessive peut dégrader la durée de vie mécanique des relais.
-
Cette carte nécessite-t-elle une alimentation externe pour les relais ?
La carte nécessite une alimentation externe 24 V DC (jusqu'à 0,85 A) pour alimenter les bobines des relais. La logique de commande elle-même fonctionne en 5 V DC à 10 mA par canal.
-
Ce module est-il un remplacement direct des anciennes cartes de la série ARM55 ?
Le ARM55C-000 représente la dernière révision. Il conserve la compatibilité arrière avec les spécifications de montage et électriques des modèles ARM55 précédents. Nous garantissons que cette unité est 100% Neuve, offrant une MTBF (temps moyen entre pannes) plus longue que les alternatives reconditionnées.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
