Détails du produit

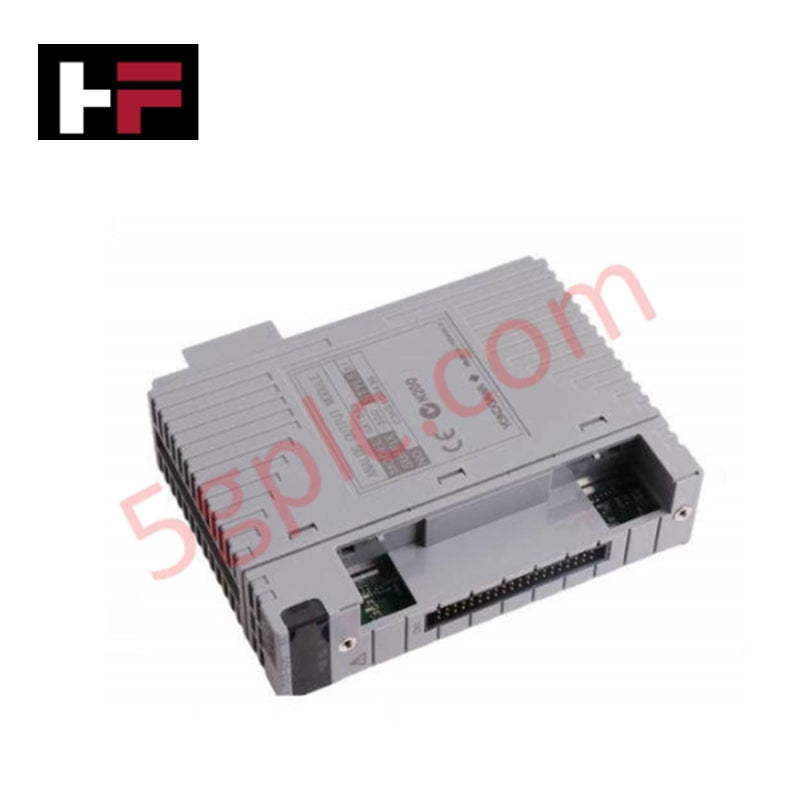

Configuré pour la conversion de signaux numériques en signaux analogiques sur les plateformes CENTUM VP, le Yokogawa AAI543-S50 S1 (AAI543 Module de sortie analogique) assure une exécution physique et électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | AAI543-S50 S1 |
| Marque | Yokogawa |
| Origine | Japon |
| Tension d’entrée | 24 VCC |
| Plage de courant de sortie | 4-20 mA |
| Plage de tension de sortie | 0-10 V |
| Résolution | 16 bits |
| Précision | +/-0,05 % |
| Taux de mise à jour | 10 ms |
| Interface de communication | Bus industriel standard (prend en charge Modbus / Profibus en option) |
| Montage | Compatible avec un rail DIN |
| Dimensions | Ensemble de module d’E/S standard monté en rack |
| Poids | 0,35 kg |
| Température de fonctionnement | -10 à 55 °C |
| Consommation électrique | Alimenté via le rail de bus du fond de panier (24 VCC nominal) |
Protocole de boucle HART Yokogawa 4-20 mA et isolation des voies
Les voies de sortie analogiques Yokogawa assurent une haute résolution de sortie et une exécution précise des commandes pour les actionneurs et positionneurs de terrain. Le circuit CNA 16 bits pilote les signaux de courant sur des lignes conformes au protocole de boucle HART standard 4-20 mA, avec un taux de mise à jour rapide de 10 ms. L’isolation interne par barrière galvanique préserve les limites d’isolation entre les voies, éliminant les boucles de masse en mode commun et la transmission de bruit entre voies lors des mises à jour en temps réel des signaux du DCS.
Foire aux questions
Q : Quelle action l’AAI543-S50 S1 entreprend-il en cas d’expiration du délai de communication sur le bus du fond de panier ?
R : Lorsqu’un défaut de communication avec le fond de panier est détecté, le module fait passer ses voies de sortie 4-20 mA à un état de sécurité prédéfini (maintien de la dernière valeur ou passage à l’échelle basse de 4 mA) afin d’empêcher la dérive de l’actionneur.
Q : Comment l’alimentation des boucles de terrain est-elle fournie aux voies de sortie de l’AAI543-S50 S1 ?
R : Le module utilise son rail d’alimentation 24 VCC pour alimenter les boucles de sortie actives, tout en maintenant une isolation optique et galvanique par rapport à la logique interne du fond de panier.
Directives d’installation sur site
Montez le module sur le rail du châssis ou le cadre de rail DIN jusqu’à ce que le verrou de retenue du module s’enclenche. Dénudez le câblage de terrain conformément aux spécifications du bornier et raccordez fermement les conducteurs de la boucle 4-20 mA afin d’éviter les défauts de circuit ouvert. Reliez les blindages des câbles de signal à la terre en un point unique sur la barre de terre du boîtier et acheminez séparément les lignes de commande analogiques des câbles CA haute tension afin de réduire au minimum le couplage électromagnétique.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
