Détails du produit

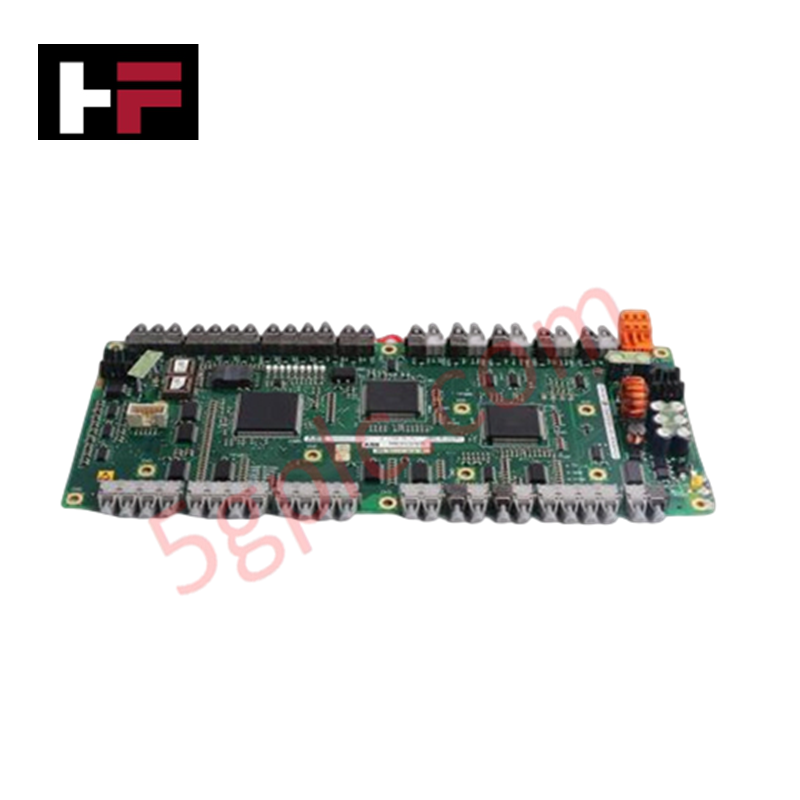

La ABB UFC760BE143 (3BHE004573R0143 Carte d'Interface), également référencée comme la carte d'interface UFC760BE143, fonctionne comme un composant matériel dédié au conditionnement du signal et à la transmission des données au sein des plateformes de contrôleurs industriels.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | UFC760BE143 |
| Marque | ABB |
| Numéro de pièce | 3BHE004573R0143 |
| Origine | Suisse |
| Poids | 0,46 kg |
| Dimensions | 130 mm x 125 mm x 70 mm |
| Température de fonctionnement | Ambiance industrielle standard |
| Consommation électrique | Dépendante du backplane système |
| Fonction | Interface de signal |
Vitesse de communication du bus backplane et compatibilité du firmware
La UFC760BE143 agit comme un pont essentiel entre l'instrumentation de terrain et le bus de traitement interne du contrôleur. Son architecture supporte une communication à haute vitesse, garantissant que les entrées de signal sont échantillonnées et transmises avec une latence minimale vers le CPU. Le module nécessite une compatibilité spécifique du firmware flash avec le contrôleur hôte afin d'assurer que les registres de signal et les protocoles de données soient correctement mappés. Toute divergence dans la révision du firmware entre la carte d'interface et le contrôleur hôte peut entraîner des délais d'attente de communication ou une mauvaise interprétation des paquets de données. Une surveillance régulière de la stabilité des cycles du bus est requise pour garantir des performances constantes dans les applications de contrôle à haute vitesse.
Questions fréquemment posées
Q : La UFC760BE143 peut-elle être remplacée à chaud alors que le système est sous tension ?
R : Non. Toute intervention sur la carte, y compris l'installation ou le retrait, doit être effectuée uniquement lorsque l'alimentation du contrôleur est complètement coupée afin d'éviter d'endommager les broches du backplane et les portes logiques internes de la carte.
Q : Comment la stabilité de la communication est-elle maintenue lors de transmissions de données à haute vitesse ?
R : La stabilité est assurée par la logique de bus intégrée au module, qui gère le contrôle de flux et la détection d'erreurs. Les utilisateurs doivent vérifier que les connexions du backplane sont exemptes d'oxydation et bien en place pour maintenir une intégrité optimale du signal.
Directives d'installation sur site
- Protection ESD : Utilisez un bracelet antistatique relié à la terre lors de la manipulation de la UFC760BE143 pour éviter d'endommager les circuits intégrés par décharge électrostatique.
- Insertion mécanique : Alignez soigneusement la carte avec les rails guides du backplane. Assurez-vous que le module est complètement inséré dans le slot jusqu'à ce que le mécanisme de verrouillage s'enclenche, garantissant une connexion électrique sécurisée.
- Blindage des câbles : Veillez à ce que tous les câbles de signal connectés à la carte soient correctement blindés et que le blindage soit relié à la masse commune de l'armoire pour atténuer les interférences électromagnétiques (EMI).
- Environnement : Maintenez la zone d'installation exempte de poussière conductrice, de chaleur excessive et d'humidité afin d'assurer la longévité des composants de la carte.
- Vérification du firmware : Après l'installation physique, confirmez l'état du module via l'interface de diagnostic du contrôleur hôte pour vérifier la bonne synchronisation logicielle et la communication sur le bus.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
