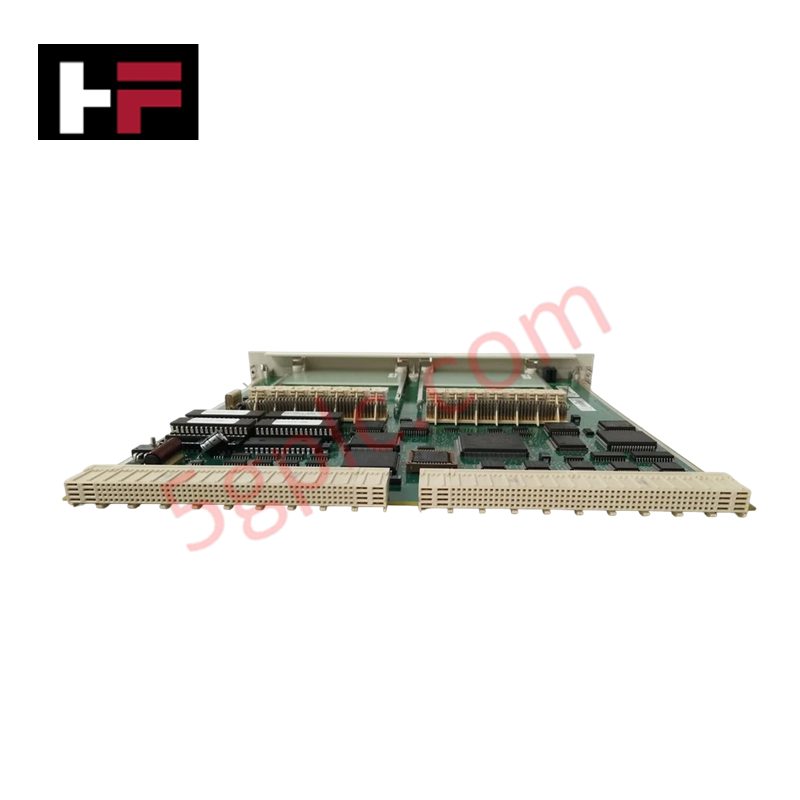

Support de sous-module SC560 3BSE008105R1 | ABB

Configuré pour la traduction de protocoles localisés et l’orchestration des données du backplane dans les racks de contrôleurs Advant OCS, le ABB 3BSE008105R1, également référencé sous le nom de SC560 Module de Communication, assure une exécution physique/électrique directe. L’unité fonctionne comme un porte-sous-module dédié, intégrant une intelligence microprocesseur locale pour traiter les communications du sous-bus, gérer les interruptions au niveau du module et administrer l’échange cyclique de données sur le bus propriétaire du contrôleur sans imposer de charge de traitement au processeur principal de la station.

Spécifications Matérielles

Vitesse de communication du bus backplane & exécution locale du CPU

Le porte-sous-module SC560 utilise une vitesse de communication optimisée sur le bus backplane et une conversion de protocole déterministe pour maintenir la synchronisation entre les sous-modules d’interface hébergés et le rack système principal. Fonctionnant avec une logique microprocesseur embarquée, la carte porteuse gère l’arbitrage des tampons à haute vitesse, les requêtes d’interruptions matérielles et les vérifications de compatibilité du firmware pour tous les sous-modules montés. Cette architecture de traitement local garantit des mises à jour cycliques déterministes en temps réel sur le bus backplane tout en assurant un routage galvanique vérifié des signaux, une priorisation déterministe des paquets et une isolation locale des défauts au sein du nœud contrôleur Advant.

Questions Fréquemment Posées

Q : Quelle est la fonction principale du CPU local intégré sur le porte-sous-module SC560 ?

R : Le CPU local gère l’exécution des protocoles de communication bas niveau du bus, la gestion des tampons et le traitement immédiat des interruptions pour les sous-modules installés, réduisant ainsi la charge de traitement sur le CPU maître du contrôleur Advant.

Q : Existe-t-il des limitations spécifiques au hot-swap lors du remplacement de l’unité SC560 dans un rack actif ?

R : Le hot-swap doit respecter les directives strictes des armoires ABB Advant. La communication du bus de terrain attachée au module doit être suspendue ou basculée vers un nœud redondant avant l’extraction physique afin d’éviter les perturbations du bus backplane ou les déclenchements de défauts CPU.

Q : Le porte-sous-module SC560 nécessite-t-il un câblage d’alimentation externe dédié ?

R : Aucun terminal d’alimentation externe séparé n’est requis pour le porte-sous-module lui-même ; les tensions opérationnelles (logique 5 VDC et auxiliaire 24 VDC) sont directement prélevées via le connecteur d’interface du backplane lors de l’insertion.

Consignes d’Installation sur Site

• Assurez-vous que l’alimentation du rack système est désactivée ou que l’emplacement cible est isolé conformément aux procédures de maintenance Advant OCS avant l’insertion ou le retrait du module.
• Alignez soigneusement les rails de guidage du SC560 avec la position de l’emplacement de 30 mm à l’intérieur de la cage du rack pour éviter de plier les broches du connecteur backplane lors de l’insertion.
• Serrez toutes les vis de retenue captives en haut et en bas de la face avant du module pour assurer une mise à la terre correcte et un positionnement structurel contre le châssis du backplane.
• Vérifiez que les fils de drainage de blindage des câbles de communication connectés sont reliés à la barre de terre centrale de l’armoire à l’aide de pinces de mise à la terre à faible impédance.
• Maintenez un dégagement minimum de convection naturelle de 50 mm au-dessus et en dessous de l’ensemble du rack de modules pour garantir que les températures de fonctionnement restent dans la plage de 0 à +55 °C.
