Détails du produit
Présentation technique

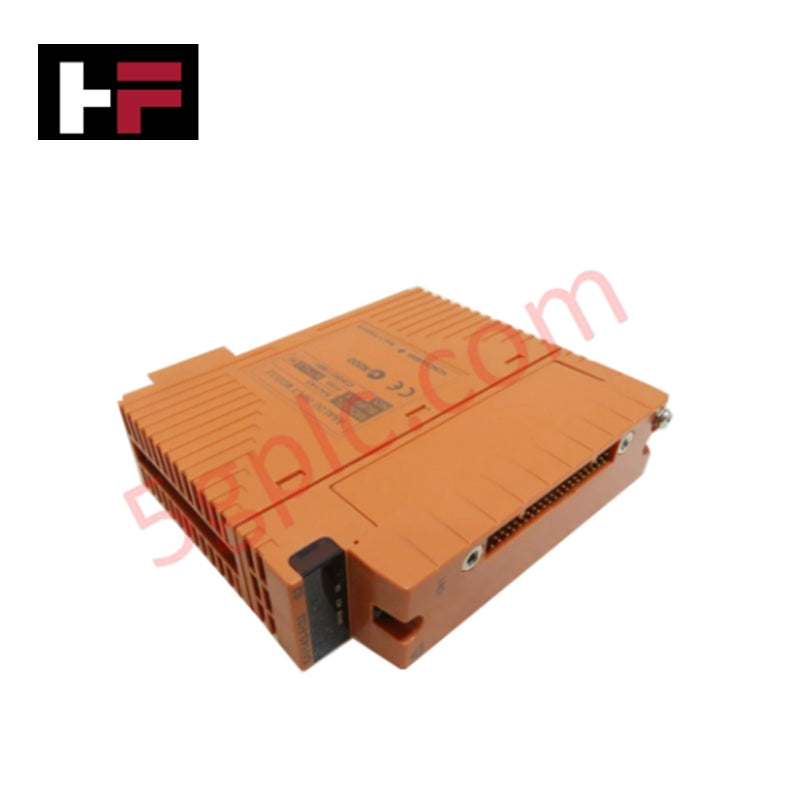

Le SAI143-S33 (Réf. SAI143-S33) est un module d’entrée analogique haute intégrité spécialement conçu pour le système instrumenté de sécurité Yokogawa ProSafe-RS. Ce module est destiné à fournir une acquisition de données précise pour 16 canaux isolés, en faisant un composant essentiel pour la surveillance critique des signaux 4 à 20 mA.
La désignation « S33 » indique une version de communication standard (non-HART) conçue pour des environnements industriels robustes. Il offre une plage de température de fonctionnement étendue et est traité avec un revêtement conforme à la norme ISA G3, protégeant les circuits internes contre les gaz corrosifs couramment rencontrés dans les environnements chimiques et offshore. Le module permet une connexion directe entre les transmetteurs côté terrain et la logique de contrôle de sécurité, garantissant un échantillonnage rapide des données et une pureté de signal robuste.
Caractéristiques techniques
Le SAI143-S33 se définit par les paramètres de performance industrielle suivants :
-
Fabricant : Yokogawa Electric Corporation
-
Identification du modèle : SAI143-S33
-
Type E/S : Entrée analogique (entrée courant)
-
Nombre de canaux : 16 canaux, entièrement isolés
-
Plage de signal d’entrée : 4 à 20 mA DC
-
Fréquence de mise à jour : 40 ms (cycle de rafraîchissement des données)
-
Rigidité diélectrique : 1,5 kV AC entre l’entrée et la logique système
-
Alimentation des transmetteurs : Capacité intégrée pour boucles transmetteurs 2 fils
-
Protection environnementale : Revêtement conforme ISA G3 (résistant à la corrosion)
-
Température de fonctionnement : -20°C à +70°C (plage étendue)
-
Dimensions physiques : 51 mm x 127 mm x 127 mm
-
Poids net : 0,34 kg
-
Compatibilité système : Noeuds FIO (Field I/O) pour ProSafe-RS
Mise en œuvre opérationnelle et fiabilité
Conçu pour des systèmes à haute disponibilité, le SAI143-S33 (SAI143-S33) est généralement déployé dans les usines de traitement de gaz, les raffineries et les centrales thermiques. L’isolation de 1,5 kV du module empêche les surtensions électriques de se propager dans le backplane du système, protégeant ainsi toute la station de contrôle. Contrairement aux E/S commerciales standard, ce module est conçu pour supporter des variations extrêmes de température, maintenant une précision dans des tolérances strictes même dans des armoires non climatisées.
Questions fréquentes
Quelle est la différence entre le SAI143-S33 et le SAI143-H33 ?
La principale différence réside dans le protocole de communication. Le SAI143-S33 est une version standard (S) axée sur l’acquisition pure 4-20 mA, tandis que la version H33 inclut le passage du signal numérique HART pour des diagnostics avancés des appareils.
Le SAI143-S33 convient-il aux configurations redondantes ?
Oui. Dans une architecture ProSafe-RS, deux SAI143-S33 peuvent être installés en paire redondante. Si un module détecte une défaillance d’auto-diagnostic, le système bascule immédiatement sur le module de secours pour garantir que la boucle de sécurité reste fermée.
