Détails du produit
Description du produit

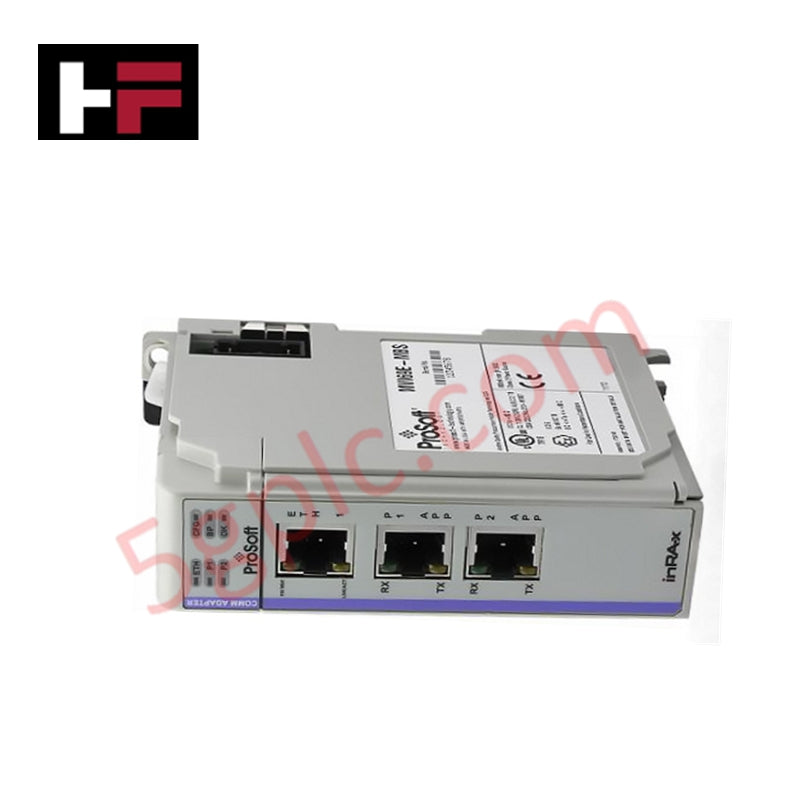

Le module MVI69E-MBS de ProSoft Technology est une interface de communication Modbus Série Améliorée pour les systèmes CompactLogix. Il offre des fonctionnalités avancées de Maître/Esclave Modbus, une configuration souple et des fonctions de diagnostic qui améliorent l’intégration et les performances dans les environnements d’automatisation industrielle.
Caractéristiques principales
-
Fabricant : ProSoft Technology
-
Modèle : MVI69E-MBS
-
Type de produit : Module Modbus Série Amélioré
-
Compatibilité : Processeurs CompactLogix avec bus d’E/S 1769, micrologiciel v16+ (non compatible MicroLogix 1500)
-
Capacité de données : Jusqu’à 10 000 mots
-
Capacité de commandes : 250 commandes Modbus par port
-
Configuration des ports : Chaque port configurable en Maître ou Esclave
-
Support des nombres à virgule flottante : Implémentations de type Enron et Daniel
-
Diagnostics : Surveillance de l’état des nœuds basée sur les étiquettes du contrôleur
-
Sauvegarde de la configuration : Stockée dans le projet CompactLogix (fichier ACD)
-
Port Ethernet : 10/100 Mbit/s avec détection automatique du croisement de câble
-
Co-processeur : Réduit l’impact sur le temps de balayage du PLC
-
Température de fonctionnement : 0°C à 60°C (MVI69E-MBS), -25°C à 70°C (MVI69E-MBSXT)
-
Température de stockage : -40°C à 85°C
-
Résistance aux chocs : 30g en fonctionnement, 50g hors fonctionnement
-
Résistance aux vibrations : 5g, 10–150 Hz
-
Humidité : 5–95 % sans condensation
Fonctions principales
-
Communication Modbus améliorée avec configuration souple Maître/Esclave
-
Diagnostics avancés intégrés aux étiquettes du contrôleur CompactLogix
-
Grande capacité de données et de commandes pour des tâches d’automatisation complexes
-
Conception avec co-processeur minimisant l’impact sur le temps de balayage du PLC
-
Possibilité de sauvegarde et restauration via les fichiers de projet CompactLogix
Scénarios d’application
-
Systèmes SCADA nécessitant une intégration Modbus
-
Communication avec les appareils de terrain tels que capteurs, variateurs et régulateurs
-
Installations d’automatisation industrielle requérant une exploitation souple Maître/Esclave Modbus
Questions fréquentes
-
Q : Le MVI69E-MBS peut-il être utilisé avec MicroLogix 1500 ? R : Non, il n’est pas pris en charge sur les systèmes MicroLogix 1500.
-
Q : Combien de commandes Modbus chaque port peut-il gérer ? R : Chaque port supporte jusqu’à 250 commandes.
-
Q : Le module prend-il en charge les données à virgule flottante ? R : Oui, il prend en charge les implémentations à virgule flottante de type Enron et Daniel.
Comparaison avec des modules similaires
-
MVI56E-MCM : Module Modbus amélioré pour systèmes ControlLogix avec diagnostics Ethernet.
-
MVI71-MCM : Module de communication Modbus conçu pour les systèmes PLC-5.
-
MVI56-PDPS : Module esclave PROFIBUS DP pour réseaux PROFIBUS.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
