Détails du produit
Présentation du produit

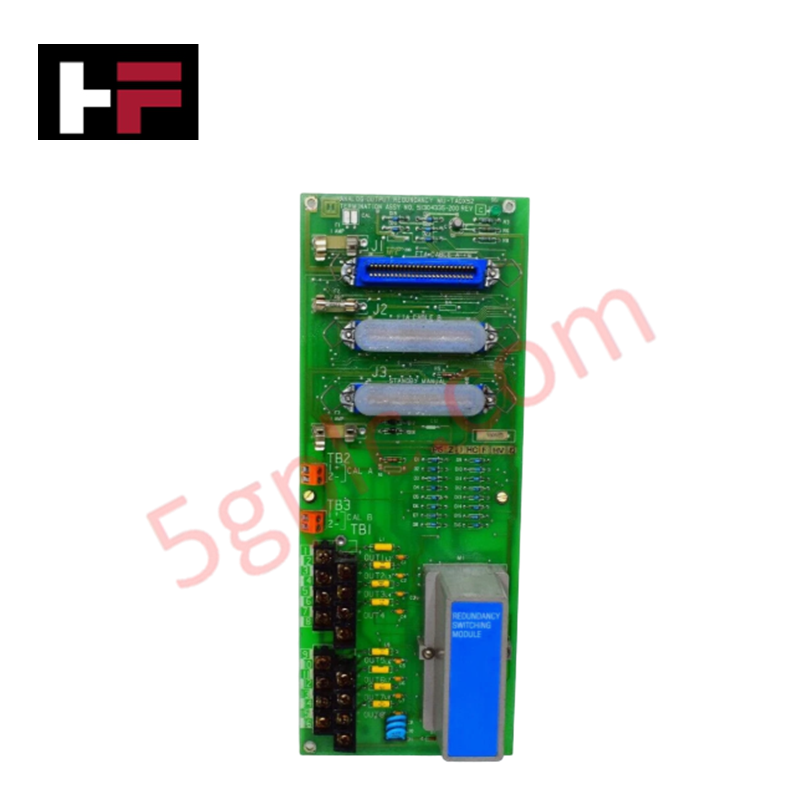

Le Honeywell MU-TAOX52 (51304335-200) sert de module critique de commutation redondante à sortie analogique au sein des écosystèmes Honeywell Experion PKS et TDC 3000. Cet ensemble de terminaison 100% Neuf permet une bascule transparente entre les processeurs d’E/S redondants, garantissant un contrôle continu des éléments finaux tels que les vannes et les actionneurs. En gérant la distribution des signaux via son architecture Rev C, il élimine les temps d’arrêt dans les boucles de processus critiques.
Spécifications techniques
| Paramètre | Spécification |
| Numéro de modèle | MU-TAOX52 |
| Numéro de pièce | 51304335-200 |
| Révision | Rev C |
| Fonction | Commutation redondante à sortie analogique |
| Carte associée | 51304334-200 (Rev B) |
| Classement de inflammabilité | UL 94V-0 |
| Poids net | 0,52 kg (520 g) |
| Application | Terminaison de signal d’E/S redondante |
Avantages techniques
-
Logique de commutation redondante : Le matériel MU-TAOX52 arbitre automatiquement la priorité des signaux entre les cartes d’E/S principales et secondaires. Cette commutation au niveau matériel s’exécute en millisecondes, protégeant le processus contre les surtensions ou les pertes de signal lors d’une défaillance du processeur.
-
Durabilité thermique améliorée : Le module utilise un circuit imprimé classé 94V-0, garantissant une haute résistance au feu et une bonne dissipation thermique dans les armoires de contrôle densément équipées. Ce choix de matériau robuste prolonge le MTBF (temps moyen entre pannes) dans les environnements industriels à haute température.
-
Dépannage simplifié : La conception Rev C intègre des tracés affinés qui minimisent les interférences électromagnétiques (EMI). Cela garantit que les signaux de contrôle 4-20mA restent propres et précis, même lorsqu’ils sont installés à proximité de centres de commande moteurs haute tension.
-
Intégration plug-and-play : La disposition standardisée de l’ensemble de terminaison permet un câblage rapide sur site. Les ingénieurs peuvent fixer les câbles de terrain directement à l’ensemble, réduisant la complexité du câblage interne de l’armoire et raccourcissant les délais de mise en service.
FAQ
-
Puis-je utiliser le MU-TAOX52 pour remplacer un module plus ancien Rev A ou Rev B ?
Oui. Le Rev C (51304335-200) est compatible avec les versions précédentes de la série MU-TAOX52. Il offre une meilleure stabilité du signal tout en conservant le même encombrement physique.
-
Ce module nécessite-t-il une alimentation externe pour la logique de commutation ?
Le module tire l’alimentation nécessaire depuis le backplane d’E/S via la connexion à la carte associée 51304334, éliminant le besoin d’un câblage d’alimentation externe séparé pour le circuit de commutation.
-
Quelles sont les exigences critiques de couple pour les vis de terminaison ?
Pour assurer une connectivité durable et éviter la dérive du signal due aux vibrations, nous recommandons de serrer les vis de terminaison selon les spécifications standard de câblage terrain Honeywell (généralement entre 0,5 et 0,6 Nm).
-
Cette unité est-elle garantie comme stock d’usine original ?
Absolument. Nous fournissons ce MU-TAOX52 en tant que composant 100% Neuf, original Honeywell, avec tampons de révision d’usine et emballage d’origine.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Comprendre les relais de sécurité dans l’automatisation industrielle : architecture, fonctionnement et sécurité fonctionnelle
Les relais électromécaniques standard assurent une isolation électrique de base entre les circuits de commande basse tension et les charges de sortie haute puissance. Un relais de commutation traditionnel comporte une bobine magnétique qui actionne des contacts mécaniques communs (COM), normalement ouverts (NO) et normalement fermés (NC). Toutefois, l’utilisation de relais standard dans des circuits d’interverrouillage de sécurité critiques comporte de graves risques fonctionnels. Un fort courant d’appel ou l’usure mécanique peut souder définitivement les contacts. Si les contacts se soudent dans un circuit d’arrêt d’urgence, l’appui sur le bouton ne parvient pas à arrêter les mouvements dangereux des machines. Par conséquent, les normes internationales de sécurité fonctionnelle interdisent l’utilisation de relais standard pour les fonctions critiques de protection des machines.
Maîtriser l’identification des fils en automatisation industrielle : l’importance des embouts et du marquage croisé des fils
Un repérage correct des fils constitue la pierre angulaire d’une installation fiable des systèmes de commande et de leur maintenance à long terme. Dans les environnements complexes d’automatisation industrielle, les techniciens raccordent des milliers d’extrémités de conducteurs dans des armoires de commande, des châssis de raccordement et des boîtes de jonction sur le terrain. Les embouts servent de marqueurs individuels en forme de tube, enfilés sur les conducteurs avant leur raccordement définitif. Alors que les techniciens utilisaient autrefois des bagues individuelles préimprimées portant des lettres, les constructeurs modernes d’armoires de commande recourent à des imprimantes automatisées pour embouts. Ces imprimantes à transfert thermique produisent des repères durables à manchon thermorétractable, un par un, correspondant directement aux schémas de câblage approuvés, ce qui accélère considérablement l’assemblage des armoires.
Comprendre les armoires de raccordement dans les systèmes d’automatisation et de contrôle industriels
Les armoires de brassage constituent le point de connexion essentiel entre les instruments de terrain et les unités de traitement centralisées. Dans les grandes architectures de systèmes de contrôle DCS et PLC, des centaines de câbles multipaires relient les boîtes de jonction locales à la salle centrale des équipements d’instrumentation. L’armoire de brassage abrite des borniers de terrain, des parafoudres, des barrières d’isolement à sécurité intrinsèque et des relais d’interposition. En séparant les terminaisons du câblage de terrain des composants électroniques sensibles des processeurs, les ingénieurs protègent les coûteux fonds de panier des contrôleurs contre les surtensions à haute tension. Cette séparation modulaire rationalise considérablement les opérations de maintenance et simplifie l’extension du système.
