Détails du produit

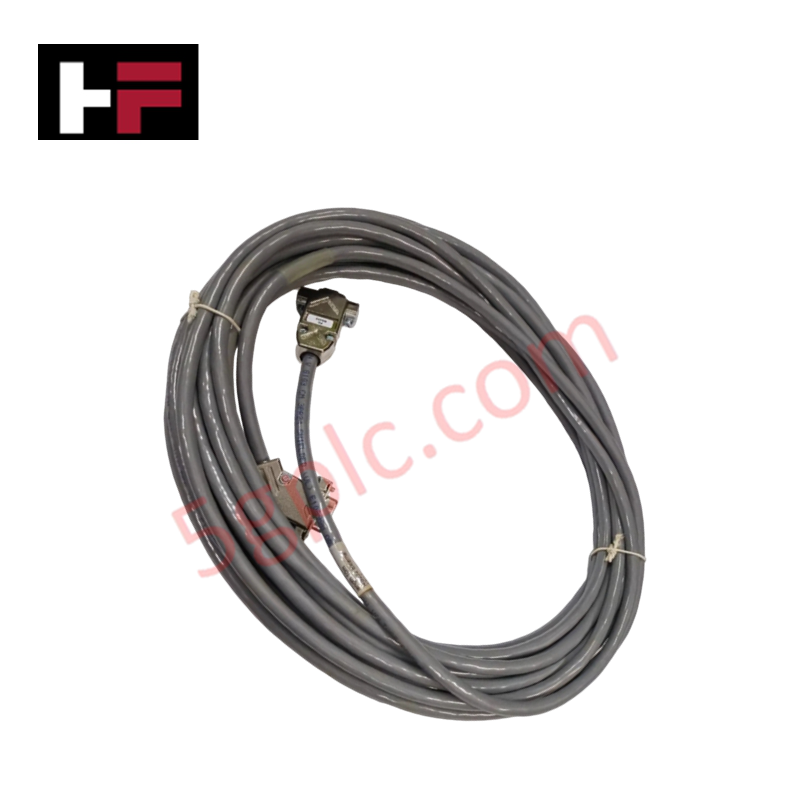

Le Honeywell FS-CCE-232-02/L10, également référencé sous le nom de FS-CCE-232-02/L10 comme câble de module d’automate programmable, est un composant matériel dédié à la communication de données série entre les processeurs de commande centraux et les équipements périphériques externes au sein des plateformes Honeywell Safety Manager.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FS-CCE-232-02/L10 |
| Marque | Honeywell |
| Origine | Pays-Bas |
| Poids | 0,8 kg |
| Dimensions | Longueur totale de 10 m (32,8 pi) |
| Température de fonctionnement | -20 à 70 °C |
| Consommation électrique | Câble de communication de signaux passif |
| Norme de signal | Interface de communication série RS-232 |
| Code du suffixe | L10 (longueur de câble d’usine de 10 mètres) |
| Construction du câble | Conducteurs multibrins en cuivre à paires torsadées blindées |
| Blindage | Recouvrement continu par feuille métallique et tresse de blindage |
Isolation canal à canal et intégrité de l’interface série
Le câble série FS-CCE-232-02/L10 assure une transmission de données point à point déterministe tout en maintenant une haute immunité aux perturbations électromagnétiques sur la couche physique RS-232. Conçu pour éviter l’atténuation du signal sur sa longueur de 10 mètres, le câble intègre un blindage à double couche qui redirige directement les parasites haute fréquence ambiants vers le plan de masse du châssis. Ce blindage protège les pilotes de communication série internes contre les pointes de tension en mode commun et préserve les barrières d’isolation entre les processeurs de commande connectés et les interfaces de terrain DCS externes ou les outils de diagnostic.
Foire aux questions
Q : Le suffixe « L10 » désigne-t-il une longueur de câble ou une configuration de calibre de fil particulière ?
R : Le suffixe « L10 » désigne une longueur totale standard de câble fabriqué en usine de 10 mètres (32,8 pieds), constitué de conducteurs à faible capacité afin de maintenir la stabilité du débit en bauds RS-232 sur cette distance.
Q : Comment le blindage du signal est-il mis à la terre sur l’ensemble du câble ?
R : Le blindage global en feuille métallique et en tresse est relié à la coque métallique du connecteur afin d’assurer une mise à la terre continue à 360 degrés lorsqu’il est raccordé à la prise du connecteur du châssis du système.
Q : Quel est le débit en bauds maximal recommandé pour une communication série sur cette longueur de câble de 10 mètres ?
R : Pour une signalisation RS-232 standard sur 10 mètres, une transmission stable est généralement possible à des débits allant jusqu’à 19,2 kbit/s ou 38,4 kbit/s, selon le profil de bruit de l’environnement de terrain.
Consignes d’installation sur site
- Inspectez les broches du connecteur et le dispositif de verrouillage afin de détecter tout dommage ou désalignement avant l’installation.
- Acheminez le câble dans des chemins de câbles dédiés aux instruments basse tension, en maintenant un dégagement minimal de 300 mm par rapport aux câbles secteur haute tension et aux conducteurs de moteur de variateur de fréquence.
- Respectez le rayon de courbure minimal (généralement 10 fois le diamètre extérieur) afin d’éviter d’endommager les paires torsadées internes et les couches de blindage.
- Serrez fermement les vis moletées du connecteur afin d’assurer un contact à faible résistance entre le boîtier de blindage et la terre du châssis.
- Vérifiez l’équipotentialité des châssis des équipements connectés avant de raccorder les connecteurs d’interface série.
