Présentation

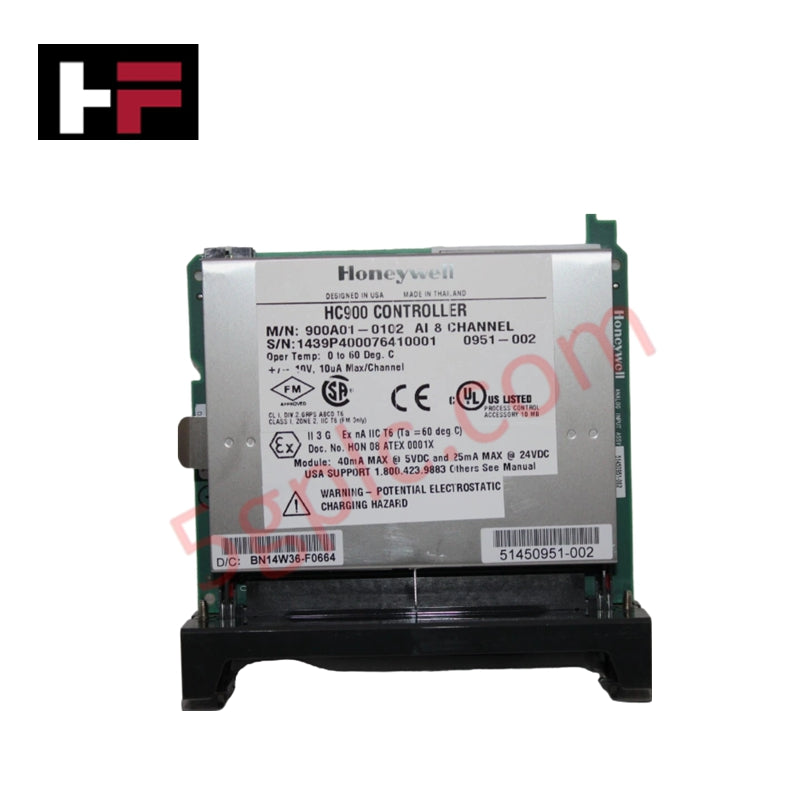

Le module d'entrée analogique Honeywell 900A01-0102 est conçu pour une acquisition de signal précise et flexible dans l'automatisation des procédés et les systèmes de contrôle industriel. Supportant jusqu'à huit canaux d'entrée entièrement isolés, il accepte plusieurs types de signaux, notamment thermocouple, RTD, tension, courant et résistance. Conçu pour la série ControlEdge HC900, ce module offre une conversion de données fiable, une isolation électrique renforcée et des diagnostics avancés pour des applications critiques.
Spécifications techniques
-
Fabricant : Honeywell
-
Numéro de modèle : 900A01-0102
-
Type de produit : Module d'entrée analogique
-
Nombre d'entrées : 8 canaux isolés
-
Types d'entrée pris en charge :
-
Thermocouple (B, E, J, K, R, S, T, N)
-
RTD (Pt100, Pt500, Pt1000, Cu10)
-
Tension (0–10 V), millivolt (0–100 mV), courant (4–20 mA)
-
Entrées résistance et potentiomètre linéaire
-
Impédance d'entrée :
-
Thermocouple/mV : 10 MΩ
-
Courant : 250 Ω
-
Tension : >1 MΩ
-
Isolation galvanique :
-
480 VCC canal à canal
-
Isolation champ-logiciel 1 kVCC
-
Rejet de bruit :
-
Mode série : >60 dB
-
Mode commun : >130 dB à 120 VAC
-
Détection de panne : Configurable pour entrées T/C, mV, V et RTD
-
Précision :
-
Calibrage usine : ±0,1 % de la plage
-
Calibrage sur site : ±0,05 % de la plage
-
Compensation de jonction froide : ±0,7 °C
-
Convertisseur A/N : Résolution 15 bits, taux de mise à jour de 500 ms
-
Stabilité à long terme : 0,1 % par an
-
Alimentation :
-
5 VCC à 40 mA
-
24 VCC à 25 mA
-
Données de calibrage : Stockées en mémoire non volatile ; supporte calibrage usine et sur site redondants
-
Diagnostics : Surveillance continue du calibrage, de la configuration et de l'alimentation 24 VCC
Caractéristiques principales
-
Gestion polyvalente des signaux : Supporte plusieurs formats d'entrée pour une intégration flexible des capteurs.
-
Isolation électrique : L'isolation point à point et sur le backplane garantit une haute intégrité des données.
-
Conversion précise : La conversion A/N 15 bits offre une mesure analogique précise et stable.
-
Diagnostics avancés : Surveille l'intégrité du calibrage, le câblage sur site et l'état du signal d'entrée.
-
Configuration sécurisée : Valeurs sécurisées définies par l'utilisateur par canal pour améliorer la fiabilité du système.
-
Échantillonnage synchrone : Maintient la conversion analogique-numérique synchronisée entre les canaux.
-
Conception modulaire : S'intègre parfaitement aux contrôleurs Honeywell HC900 et série 900.
Scénarios d'application
Le 900A01-0102 est utilisé dans les applications de mesure de température, pression et débit dans les industries chimiques, énergétiques et manufacturières. Il permet une acquisition précise des signaux analogiques et une surveillance en temps réel dans les systèmes de contrôle distribués.
FAQ
Q : Quels types de signaux le module 900A01-0102 peut-il lire ?
R : Il supporte les thermocouples, RTD, mV, V, mA, résistances et entrées potentiométriques.
Q : Le calibrage sur site est-il pris en charge ?
R : Oui, chaque canal supporte un calibrage individuel sur site, stocké en mémoire non volatile.
Q : Le module peut-il détecter une panne de capteur ?
R : Oui, une détection de panne configurable est disponible pour les entrées T/C, RTD et tension.
