Détails du produit

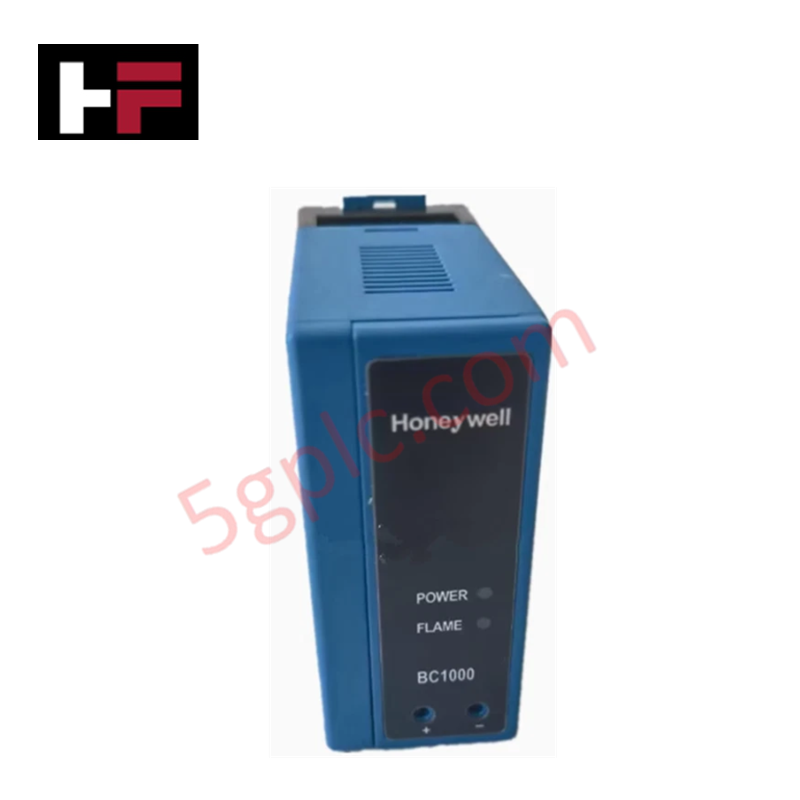

Le Honeywell BC1000A0220U/E, également référencé comme module de commande BC1000A, fonctionne comme un composant matériel dédié à la détection optique de flamme et à la commutation de sécurité des brûleurs dans les systèmes de combustion industriels. Alimenté par une tension secteur de 220 à 230 VCA, il traite les signaux bruts de flamme provenant de capteurs UV ou de sondes de flamme afin d'actionner les relais de commande de sécurité internes.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | BC1000A0220U/E |
| Marque | Honeywell |
| Origine | Corée |
| Poids | 0,50 kg |
| Dimensions | Dimensions standard d'un module de montage sur panneau DIN |
| Température de fonctionnement | -10 à +60 deg C |
| Consommation électrique | 8 W max. à 220 à 230 VCA, 50/60 Hz |
| Tension d'entrée | 220 à 230 VCA (+10% / -15%), 50/60 Hz |
| Temps de réponse de la flamme | 2 sec (nominal) |
| Compatibilité des capteurs | Capteurs UV C7027A, C7035A / sondes de flamme |
Protocole de boucle HART 4-20 mA et intégration DCS
Le BC1000A0220U/E intègre des paramètres d'isolation entre canaux qui séparent les circuits de contacts de relais à tension secteur des entrées sensibles de détection de flamme à basse tension. Cette barrière électrique interne bloque les pointes de tension en mode commun et la propagation du bruit électrique dans les réseaux de commande des brûleurs. La structure d'isolation garantit une surveillance stable de la présence de flamme et empêche les interférences par diaphonie lorsque le module fonctionne à proximité de transmetteurs de terrain utilisant le protocole de boucle HART 4-20 mA et d'unités centrales de surveillance DCS.
Foire aux questions
Q : Quelle alimentation est requise pour faire fonctionner le module de commande BC1000A0220U/E ?
R : Le module fonctionne directement sur une alimentation de 220 à 230 VCA à 50/60 Hz, avec une consommation électrique nominale de 8 W.
Q : Quels capteurs de flamme sont compatibles avec les entrées du BC1000A0220U/E ?
R : Il se raccorde directement aux capteurs ultraviolets Honeywell des séries C7027A et C7035A, ainsi qu'aux sondes industrielles standard de redressement de flamme.
Q : Quel est le temps de réponse typique en cas de défaillance de flamme pour ce module de commutation de sécurité ?
R : Le relais interne déclenche le contact en mode sécurisé dans un délai nominal de 2 secondes après la perte du signal de flamme.
Directives d'installation sur site
- Mettre hors tension tous les circuits d'alimentation CA principaux avant d'installer ou d'entretenir la base du module BC1000A0220U/E.
- Fixer solidement la base du module sur le rail DIN du boîtier ou sur la plaque arrière du panneau à l'aide de matériel de montage standard.
- Acheminer les câbles des capteurs de flamme dans un conduit dédié séparé et mis à la terre, à l'écart des câbles d'allumage haute tension, afin d'éliminer l'induction de signaux parasites.
- Vérifier la polarité correcte des bornes d'entrée du secteur 220-230 VCA et des raccordements de signaux avant de mettre le système sous tension.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
