Détails du produit

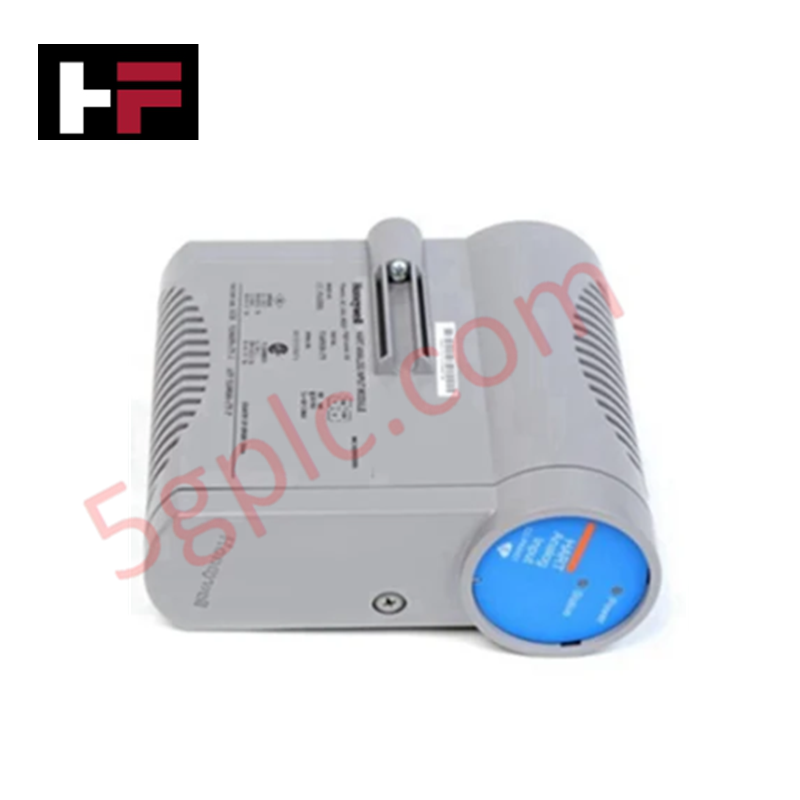

Le Honeywell 8U-PWSP01-CN, également répertorié sous la référence 8U-PWSP01-CN en tant que module d’alimentation, est un composant matériel dédié qui fournit une tension régulée au bus système dans les plateformes Honeywell Experion PKS Series 8.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 8U-PWSP01-CN |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,4 kg |
| Dimensions | 7 cm x 14 cm x 14,5 cm |
| Température de fonctionnement | -25 °C à +70 °C |
| Consommation électrique | Entrée 100-240 V CA / V CC |
| Tension de sortie | 24 V CC |
| Courant de sortie | 20 A |
| Régulation de tension | +/-0,5 % |
| Isolation | 2000 V CA |
| Redondance | Prise en charge |
| Surveillance thermique | Six capteurs de température internes |
Isolation galvanique et profils de régulation de tension
Le module convertit une alimentation d’entrée CA ou CC à plage étendue en un rail d’alimentation 24 V CC étroitement régulé, fournissant jusqu’à 20 A aux canaux d’E/S du fond de panier. L’isolation galvanique interne, conçue pour 2000 V CA, empêche les transitoires et le bruit de ligne de se coupler au bus interne de distribution CC. Les circuits intégrés maintiennent la régulation de sortie à +/-0,5 % lors des variations dynamiques de charge. Six capteurs thermiques internes surveillent en continu les états de fonctionnement et fournissent une signalisation par contact ainsi qu’une indication d’état afin de protéger le système contre les événements de surchauffe.
Foire aux questions
Q : Le 8U-PWSP01-CN prend-il en charge les configurations d’alimentation redondante sur le support de rack Series 8 ?
R : Oui, le module prend en charge le fonctionnement parallèle redondant afin d’assurer une alimentation système 24 V CC ininterrompue en cas de défaillance d’une seule alimentation.
Q : Quelles sources d’alimentation d’entrée sont compatibles avec les bornes principales ?
R : Le circuit interne d’alimentation à découpage accepte une plage d’entrée de 100-240 V CA ou CC.
Q : Quel niveau d’isolation existe entre l’alimentation d’entrée et la terre du système ?
R : L’architecture matérielle fournit une isolation galvanique de 2000 V CA entre les bornes d’alimentation d’entrée et les circuits internes de logique de commande.
Consignes d’installation sur site
- Vérifiez que le disjoncteur du circuit d’alimentation principal CA/CC est hors tension avant d’insérer ou de retirer le module d’alimentation 8U-PWSP01-CN de son emplacement dans le rack Series 8.
- Vérifiez que les fils de ligne d’entrée, de neutre/potentiel CC et de terre de protection (PE) sont correctement fixés aux bornes avant la mise sous tension.
- Établissez une connexion directe à la terre, à faible impédance, entre la borne de mise à la terre du châssis du rack et la barre de terre du coffret principal.
- Maintenez un dégagement vertical suffisant au-dessus et au-dessous du châssis du module afin de permettre une circulation naturelle de l’air sur les surfaces du dissipateur thermique.
- Vérifiez que les courants de charge continus totaux en 24 V CC ne dépassent pas la valeur nominale maximale de 20 A dans les conditions ambiantes maximales, jusqu’à +70 °C.
