Détails du produit

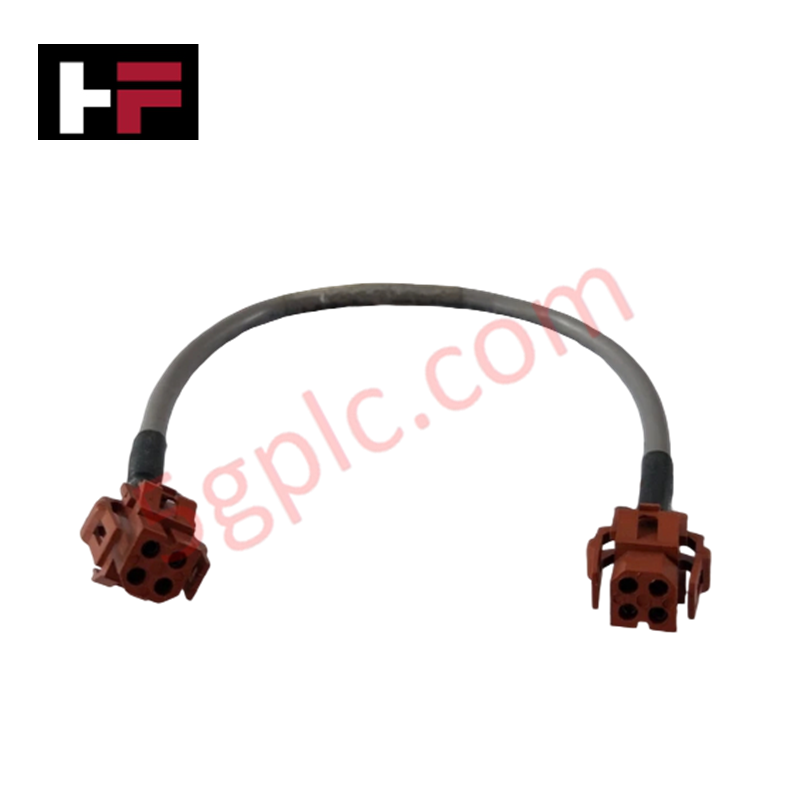

Configuré pour l’interconnexion des signaux internes dans les plateformes High-Performance Process Manager, le Honeywell 51200873-100 (51200873-100 ensemble de câbles) assure la continuité physique et électrique directe entre les racks de systèmes distribués.
Spécifications matérielles
| Paramètre | Spécification |
| Modèle | 51200873-100 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 50 g |
| Dimensions | Longueur standard de l’ensemble de câbles |
| Température de fonctionnement | 0 à +75 °C (homologué UL Type CL2) |
| Consommation électrique | Ensemble de bus physique passif |
| Révision du câble | Rév. D |
| Référence du fil | 5C52C |
| Structure du câble | 2C/20 AWG |
| Certifications du câble | UL Type CL2 75 °C / AWM 2464 CSA AW |
| Interface système | Process Manager / TDC 3000 |
Isolation entre canaux et protocole de boucle HART 4-20 mA
La géométrie des conducteurs 2C/20 AWG intègre des barrières d’isolation à haute rigidité diélectrique conçues pour maintenir l’isolation entre les canaux et limiter le couplage électromagnétique entre les lignes de signaux de terrain adjacentes. Le découplage différentiel de masse le long des conducteurs torsadés blindés empêche l’injection de bruit dans les boucles d’entrée analogiques sensibles 4-20 mA HART. La gaine extérieure de haute qualité minimise l’atténuation du signal et la distorsion de phase lors de la transmission en temps réel de trames série sur les fonds de panier des armoires.
Foire aux questions
Q : Quelle classe d’isolation et quelle section de conducteur sont utilisées dans la construction du câble 51200873-100 ?
R : Le câble utilise un câblage à 2 conducteurs de calibre 20 AWG (2C/20 AWG), certifié UL Type CL2 pour des températures allant jusqu’à 75 °C et conforme aux normes CSA AWM 2464.
Q : Cet ensemble de câbles est-il directionnel ou nécessite-t-il une terminaison avec alimentation active ?
R : Non, il s’agit d’un ensemble de câbles physiques intermodules passif qui assure la continuité électrique point à point entre les connecteurs d’interface, sans nécessiter d’alimentation ni de composants électroniques actifs.
Consignes d’installation sur site
-
Inspectez les broches des connecteurs du câble ainsi que les gaines isolantes pour vérifier l’absence de dommages ou de déchirures avant la mise en place dans l’armoire.
-
Respectez les limites de rayon de courbure spécifiées le long des chemins de câbles du panneau afin d’éviter toute contrainte mécanique sur les conducteurs internes de calibre 20 AWG.
-
Acheminez les câbles séparément des conducteurs CA haute tension afin de limiter le couplage du bruit inductif.
-
Serrez complètement les connexions des bornes afin d’assurer une liaison fiable à la terre par l’intermédiaire des barres de blindage désignées de l’armoire.
