Détails du produit

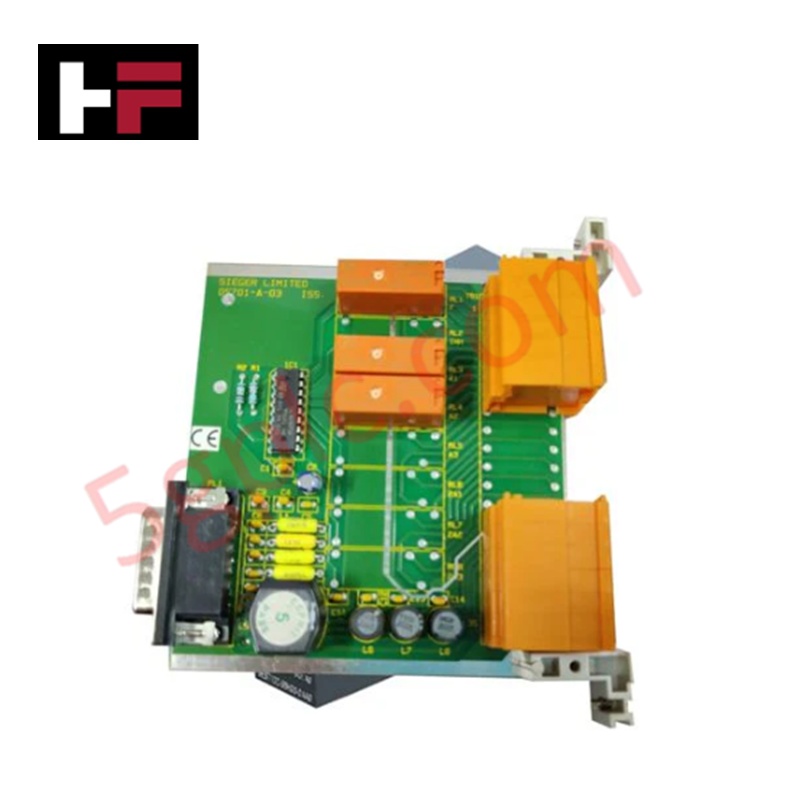

Configurée pour la gestion discrète des signaux dans les plateformes de détection de gaz System 57, la Honeywell 05701-A-0327 (carte relais 05701-A-0327) assure l’exécution physique directe de la logique de contrôle. Le module fonctionne comme une interface double SPCO (Single Pole Changeover), facilitant le contrôle des états des relais A1, A2 et défaut au sein de l’architecture de surveillance des gaz.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 05701-A-0327 |
| Marque | Honeywell |
| Origine | Non spécifiée |
| Poids | 1,2 kg |
| Dimensions | Format carte standard System 57 |
| Température de fonctionnement | Consulter le manuel technique System 57 |
| Consommation électrique | Dépend de l’état actif du relais |
| Type de relais | Double SPCO |
Isolation entre canaux
La carte relais 05701-A-0327 utilise une isolation galvanique pour maintenir la séparation des signaux entre les sorties des contacts relais et le backplane du contrôleur. Cette isolation électrique empêche le bruit référencé à la terre d’affecter la logique interne du système et garantit que les transitoires de commutation haute tension sur les circuits de sortie A1, A2 ou défaut ne se propagent pas vers les modules de traitement System 57. Le maintien de cette barrière d’isolation est nécessaire pour protéger l’intégrité de la boucle de contrôle de détection de gaz et éviter les interférences de tension en mode commun lors des transitions d’état des relais.
Questions fréquentes
Q : Cette carte relais est-elle compatible avec une installation à chaud (hot-swap) dans le rack System 57 ?
R : Non. Ne pas insérer ni retirer la carte lorsque le sous-rack est sous tension. L’alimentation doit être coupée pour éviter d’endommager le connecteur de bordure du backplane et les composants électroniques internes.
Q : Comment connecter des charges inductives aux sorties SPCO ?
R : Les charges inductives doivent être protégées par des diodes de roue libre appropriées ou des snubbers RC. Le non-suppression de la force contre-électromotrice (back-EMF) lors de la désactivation du relais peut entraîner l’érosion des contacts ou la défaillance de la barrière d’isolation.
Directives d’installation sur site
- Montage physique : Insérez le module dans l’emplacement désigné du rack System 57. Vérifiez que la carte est bien en place contre le connecteur du backplane avant d’alimenter le rack pour assurer un contact électrique stable.
- Pratiques de câblage : Utilisez un câblage blindé pour toutes les sorties terrain. Terminez la tresse de blindage sur la barre de terre du coffret afin de minimiser le risque d’interférences électromagnétiques (EMI) avec les signaux sensibles des capteurs.
- Couple de serrage des bornes : Respectez les exigences standard de couple de serrage des borniers lors du raccordement des câbles de contrôle externes. Assurez-vous que toutes les connexions sont sécurisées pour éviter des états de signal intermittents causés par des vibrations mécaniques.
- Cheminement des câbles : Maintenez une séparation entre les câbles de signaux faibles des capteurs et les câbles de sortie relais haute tension. Acheminiez ces circuits dans des conduits séparés ou des chemins de câbles distincts pour respecter les normes industrielles de réduction des bruits.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
