Détails du produit

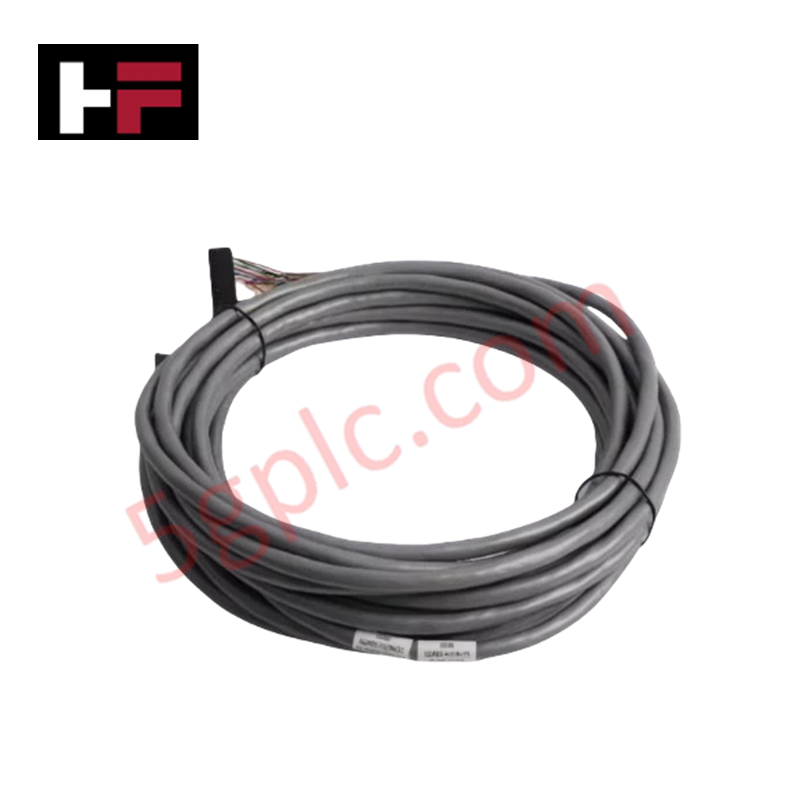

Le Honeywell FC-SICC-0001/L10, également référencé sous la désignation FC-SICC-0001 comme câble d’interconnexion, est un composant matériel dédié à la transmission de signaux optiques à haute intégrité et à la communication entre sous-systèmes au sein des plateformes Honeywell Safety Manager.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FC-SICC-0001/L10 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,38 kg |
| Dimensions | 12,0 cm x 19,0 cm x 2,0 cm |
| Température de fonctionnement | -20 à +60 °C |
| Consommation électrique | Support optique passif (aucune consommation électrique interne) |
| Type de câble | Ensemble à fibre optique à double canal |
| Longueur du câble | 10 m (indiquée par le suffixe /L10) |
| Type d’interface | Connecteurs optiques redondants |
| Niveau de sécurité | Conforme SIL3 (IEC 61508 / IEC 61511) |
| Compatibilité système | Honeywell Safety Manager, Experion PKS, contrôleurs C300 |
Caractéristiques de la communication optique pour le contrôle des procédés et les DCS
Le câble d’interconnexion FC-SICC-0001/L10 assure une isolation galvanique complète entre les racks de contrôleurs, éliminant les courants de boucle de masse et le couplage des parasites haute fréquence entre les nœuds du système. Conçue pour les boucles instrumentées de sécurité SIL3, l’architecture à fibre optique double canal transporte la télémétrie redondante sans dégradation du signal ni diaphonie. La construction diélectrique non conductrice empêche les interférences de signal lorsque le câble est acheminé parallèlement au câblage de terrain des boucles 4-20 mA au protocole HART ou aux bus de distribution de forte puissance.
Foire aux questions
Q : Comment le FC-SICC-0001/L10 gère-t-il la maintenance d’un canal pendant le fonctionnement en direct du contrôleur ?
R : La transmission des signaux optiques permet le remplacement à chaud ou la déconnexion physique d’un canal individuel sans générer de transitoires de commutation électriques ni interrompre la liaison optique redondante secondaire sur les réseaux Safety Manager actifs.
Q : Quelles précautions faut-il prendre concernant la propreté des connecteurs optiques avant l’installation ?
R : Laissez les capuchons antipoussière de protection en place jusqu’au moment du raccordement. Nettoyez toujours les faces des férules optiques avec des lingettes non pelucheuses et de l’alcool isopropylique afin d’éviter les pertes d’insertion dues à l’accumulation de poussière.
Directives d’installation sur site
- Limites du rayon de courbure : Respectez un rayon de courbure statique minimal de 30 mm lors de l’installation dans l’armoire afin d’éviter l’atténuation optique due aux microcourbures ou la rupture interne de la fibre.
- Insertion des connecteurs : Alignez soigneusement les connecteurs optiques avec les ports des modules jusqu’à ce que le mécanisme de verrouillage s’enclenche fermement. Évitez d’exercer une force de traction excessive sur le câble.
- Cheminement et séparation dans les chemins de câbles : Fixez l’ensemble à fibre optique à l’aide d’attaches Velcro souples le long de chemins de câbles dédiés aux instruments basse tension. Évitez les forces d’écrasement exercées par les lourds faisceaux de câbles en cuivre.
- Séparation physique des voies redondantes : Acheminez les branches de fibre primaire et secondaire par des points d’entrée ou des conduits distincts de l’armoire afin de préserver la disponibilité du système en cas de dommages physiques localisés.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
