Détails du produit
Présentation du produit

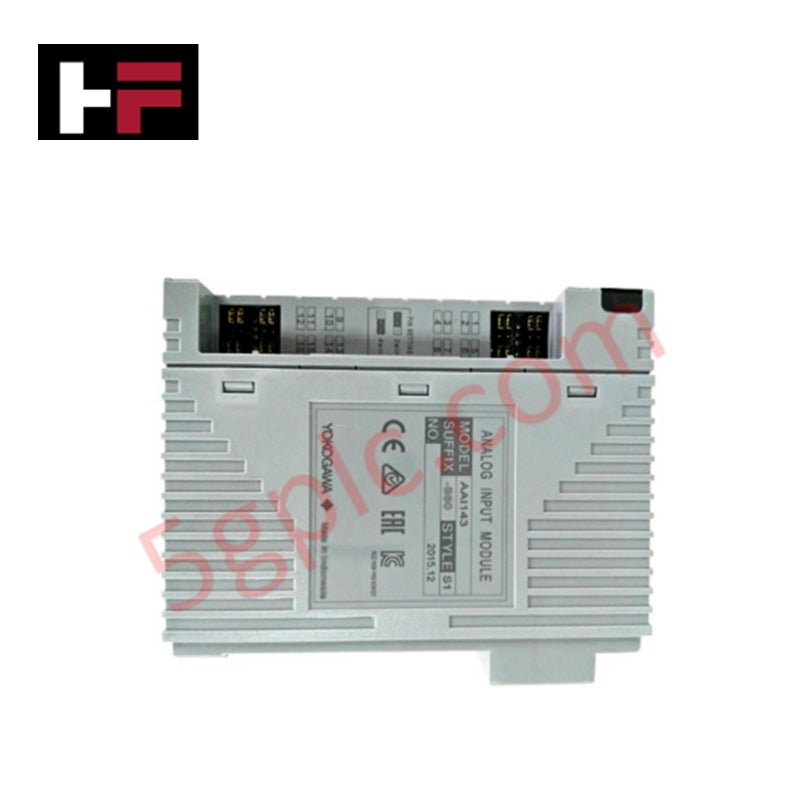

Le Yokogawa AAI143-S50/A4S10 est un module d'entrée analogique isolé spécialisé à 16 canaux conçu pour les systèmes de contrôle distribués CENTUM VP et CS 3000. Ce module suit précisément les signaux DC de 4 à 20 mA provenant des transmetteurs de terrain, fournissant l'acquisition de données à haute vitesse nécessaire pour les boucles de processus complexes. Il sert de pont essentiel entre l'instrumentation de terrain et le processeur de contrôle, garantissant l'intégrité du signal dans des environnements industriels exigeants.
Décomposition du numéro de pièce : AAI143-S50/A4S10
Yokogawa utilise une nomenclature basée sur des suffixes pour définir les capacités matérielles spécifiques :
-
AAI143 : Modèle de base pour entrée analogique isolée (4 à 20 mA, 16 canaux).
-
-S : Spécification de performance de type standard.
-
5 : Type standard sans protection contre les explosions.
-
0 : Type basique sans ajouts fonctionnels spécifiques.
-
/A4S10 : Indique l'inclusion du Bornier à pince de pression pour analogique (16 canaux), assurant un câblage de terrain sécurisé sans outils spécialisés.
Spécifications techniques
Nous fournissons ce module en état 100 % neuf, d'origine usine pour garantir un MTBF (temps moyen entre pannes) maximal.
| Caractéristique | Spécification |
| Canaux d'entrée | 16 canaux, isolés |
| Plage de signal d'entrée | 4 à 20 mA DC |
| Courant d'entrée admissible | 25 mA DC |
| Tension de tenue | 500 V AC (entre l'entrée et le système) |
| Impédance d'entrée | 250 ohms (au démarrage) |
| Précision | $\pm$ 0,1 % de la plage |
| Bornier | A4S10 (type pince de pression) |
| Poids | Environ 0,4 kg (bornier inclus) |
Avantages techniques
-
Immunité avancée au bruit : Chacun des 16 canaux dispose d'une isolation individuelle. Cette architecture empêche la propagation des boucles de masse dans le système et protège le backplane du DCS contre les surtensions électriques côté terrain.
-
Câblage rapide grâce à l'A4S10 : Le bornier à pince de pression /A4S10 élimine le besoin de sertissage de cosses. Les ingénieurs insèrent simplement le fil et serrent, réduisant le temps d'assemblage du coffret jusqu'à 40 % par rapport aux borniers à vis traditionnels.
-
Disposition I/O haute densité : Le design compact permet 16 canaux dans un seul emplacement. Cette densité maximise l'espace dans le coffret, permettant des empreintes plus petites en salle de contrôle ou une capacité accrue dans les armoires existantes.
-
Diagnostics internes : Le module surveille en continu son état et celui des boucles d'entrée. Il détecte instantanément les signaux « hors plage » et les défaillances matérielles internes, déclenchant des alarmes système avant toute déviation du processus.
FAQ
-
Le AAI143-S50/A4S10 peut-il alimenter des transmetteurs 2 fils ?
Ce module reçoit principalement des signaux 4-20 mA. Si vous alimentez directement des transmetteurs 2 fils via le module, assurez-vous que la configuration de votre système prend en compte les exigences d'alimentation en boucle typiques de la série AAI de Yokogawa.
-
Quelle est la différence entre les versions -S50 et -H50 ?
Le suffixe « -S » désigne un type à vitesse standard, tandis que la version « -H » offre un échantillonnage à haute vitesse. Pour la plupart des boucles de contrôle de processus standard (température, niveau, pression), l’AAI143-S50 offre des temps de réponse largement suffisants.
-
Le bornier /A4S10 est-il préinstallé ?
Oui, nos unités « neuves » sont généralement livrées avec le bornier /A4S10 spécifié déjà fixé, permettant une installation immédiate dès la sortie de la boîte.
-
Ce module est-il compatible avec la communication HART ?
L’AAI143 est un module d’entrée analogique standard. Pour le passage du signal numérique HART, vous devez vérifier si votre système nécessite la série AAI141 ou AWP avec capacités HART.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
