Détails du produit

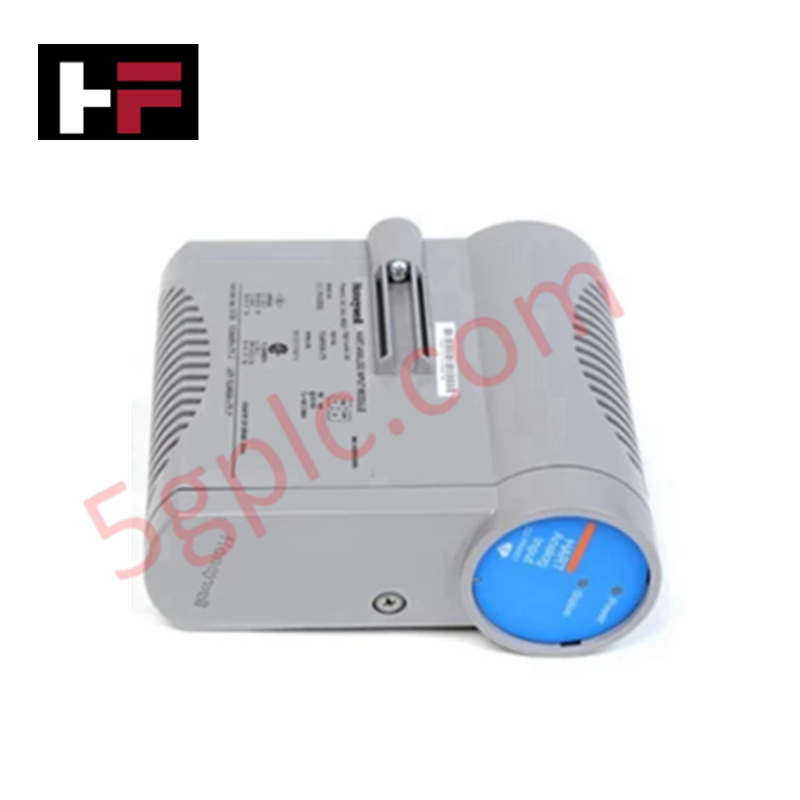

Le Honeywell CC-PCF091 51405047-176, également répertorié sous la référence CC-PCF091 comme module pare-feu de contrôle, fonctionne comme un composant matériel dédié à l’isolation du trafic réseau et à la distribution sécurisée des signaux Ethernet tolérant aux pannes (FTE) au sein des plateformes Experion Series C.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CC-PCF091 (référence : 51405047-176) |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | Environ 0,24 kg |
| Dimensions | 20 mm x 135 mm x 238 mm |
| Température de fonctionnement | -40 °C à +70 °C |
| Consommation électrique | Non spécifiée |
| Type de module | Pare-feu de contrôle (CF9) |
| Configuration des ports | 9 ports (8 ports de nœud + 1 port de liaison montante) |
| Protocole réseau | Ethernet tolérant aux pannes (FTE) |
| Revêtement de la carte | PCB avec revêtement de protection |
| Montage | Ensemble de terminaison des entrées/sorties CF9 (IOTA) |
Protocole de boucle HART 4-20 mA et isolation entre canaux
Le CC-PCF091 fournit une structure de commutation Ethernet à 8+1 ports, configurée pour acheminer des liaisons de communication FTE déterministes entre les modules d’interface terrain (FIM) Series C et les IOTA installés dans l’armoire. Des barrières d’isolation matérielles intégrées empêchent la propagation des parasites électriques, des boucles de masse et des pics de tension transitoires entre les segments réseau interconnectés. La carte de circuit imprimé avec revêtement de protection préserve l’intégrité du chemin des signaux sur les interfaces de communication numériques haute densité tout en bloquant le trafic interréseau non autorisé.
Foire aux questions
Q : Comment le CC-PCF091 gère-t-il la distribution des ports réseau dans une armoire Series C ?
R : Le module utilise une structure composée de 8 ports de liaison descendante et de 1 port de liaison montante, soit 9 ports au total, pour distribuer les signaux Ethernet tolérants aux pannes (FTE) vers les modules d’interface terrain et les IOTA associés.
Q : Le module CC-PCF091 peut-il être remplacé en ligne lorsque le système de contrôle est actif ?
R : Oui, le module prend en charge une installation échangeable à chaud sur son IOTA CF9 dédié, sans perturber le trafic Ethernet adjacent ni nécessiter l’arrêt du système.
Q : Quelle protection environnementale est appliquée aux circuits internes du CC-PCF091 ?
R : L’ensemble de la carte de circuit imprimé est traité en usine avec un revêtement de protection afin de prévenir sa dégradation due aux contaminants chimiques en suspension dans l’air et à l’humidité.
Consignes d’installation sur site
- Vérifiez que la protection contre les décharges électrostatiques (ESD) de l’armoire est connectée et portez un bracelet antistatique relié à la terre avant de manipuler le module CC-PCF091.
- Alignez les broches du connecteur arrière du module avec les rails de guidage de l’ensemble de terminaison des entrées/sorties CF9 (IOTA).
- Appuyez fermement sur le module pour l’enfoncer dans la base IOTA jusqu’à ce que les mécanismes de verrouillage mécaniques supérieur et inférieur s’enclenchent correctement.
- Acheminez les câbles Ethernet FTE de catégorie 5e/6 dans les goulottes prévues à cet effet, en les maintenant séparés des lignes de distribution CA haute tension.
- Vérifiez que le blindage de tous les câbles Ethernet est correctement mis à la terre au niveau de la plaque passe-câbles d’entrée de l’armoire afin de réduire les interférences électromagnétiques.
