Détails du produit
Présentation du module

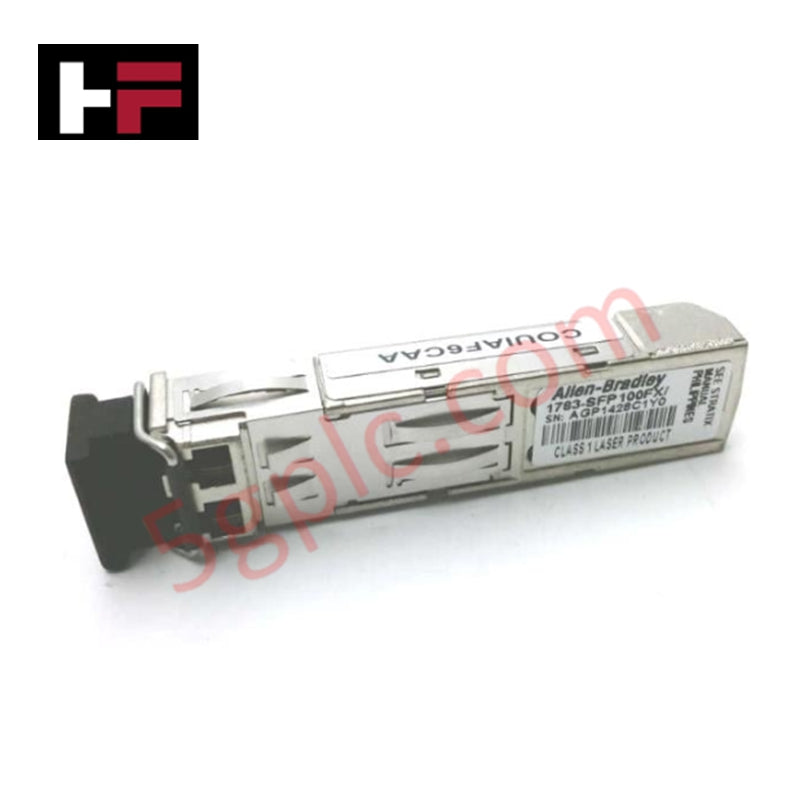

Le 1783-SFP100FX est un émetteur-récepteur optique Small Form-factor Pluggable (SFP) haute performance conçu pour la série Allen-Bradley Stratix de commutateurs industriels gérés (comme les Stratix 5400, 5700 et 8000). Ce module permet une communication Ethernet à haute vitesse sur fibre multimode (MMF) à des débits de 100 Mbps. En utilisant la fibre optique plutôt que le cuivre, le 1783-SFP100FX offre une isolation électrique complète entre les nœuds du réseau, éliminant efficacement les boucles de masse et protégeant l’infrastructure réseau des interférences électromagnétiques (EMI) et des surtensions haute tension courantes dans les environnements industriels.
Spécifications techniques détaillées
Le 1783-SFP100FX est un composant « qualité industrielle », conçu pour les plages de températures étendues et les niveaux de vibration rencontrés sur les sites de production.
-
Débit de communication : 100 Mbps (Fast Ethernet)
-
Interface média : Fibre multimode (MMF)
-
Longueur d’onde : 1310 nm
-
Distance maximale de transmission : 2 kilomètres (environ 1,24 miles)
-
Type de connecteur : Double LC (connecteur Lucent)
-
Compatibilité taille du cœur : 50/125 µm ou 62,5/125 µm
-
Budget optique : Environ 11 dB
-
Hot-pluggable : Oui, supporte le « retrait et insertion sous tension » (RIUP)
-
Température de fonctionnement : -40°C à 85°C (-40°F à 185°F)
-
Poids physique : 0,04 lbs (0,02 kg)
-
Conformité : Accord Multi-Source SFP (MSA)
Extension réseau et fiabilité
Le principal avantage du 1783-SFP100FX est sa portée de 2 kilomètres, bien supérieure à la limite de 100 mètres des câbles cuivre standard Catégorie 5e/6. Cela en fait le choix idéal pour connecter des armoires d’E/S distribuées dans des bâtiments séparés ou sur de grands sites industriels. Comme il utilise la lumière au lieu de l’électricité pour transmettre les données, il est immunisé contre le « bruit » généré par les variateurs de fréquence à haute puissance (VFD) et les gros moteurs industriels, garantissant une connexion EtherNet/IP stable et déterministe pour les systèmes ControlLogix et CompactLogix.
Installation et compatibilité
Ce transceiver est un appareil « plug-and-play ». Il se branche dans l’emplacement SFP d’un commutateur Stratix compatible ou d’un module Ethernet ControlLogix équipé de cages SFP (comme le 1756-EN2FT). Une fois le module enclenché, les câbles de fibre LC sont connectés. Dans le logiciel du commutateur (comme Stratix Device Manager ou Studio 5000), le port détectera automatiquement le 1783-SFP100FX et configurera la vitesse de liaison à 100 Mbps.
FAQ technique
Puis-je utiliser le 1783-SFP100FX avec un port SFP Gigabit ?
La plupart des emplacements SFP Gigabit Stratix sont « double débit » et peuvent supporter ce module 100 Mbps. Cependant, vous devez configurer manuellement la vitesse du port à 100 Mbps dans les paramètres du commutateur, car l’auto-négociation entre la fibre 1000 Mbps et 100 Mbps peut parfois échouer.
Quelle est la différence entre 100FX et 1000LX/SX ?
Le 100FX correspond à Fast Ethernet (100 Mbps) sur fibre. Les modules 1000LX/SX sont Gigabit (1000 Mbps). Vous devez vous assurer que les transceivers aux deux extrémités de la liaison fibre ont des vitesses et longueurs d’onde correspondantes (par exemple, un module 100FX ne peut pas communiquer avec un module 1000SX).
Ce module est-il compatible avec la fibre monomode ?
Non. Le 1783-SFP100FX est strictement destiné à la fibre multimode. Pour les applications monomode nécessitant des distances jusqu’à 10 km ou plus, le 1783-SFP100LX (monomode) serait le choix approprié.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
