Détails du produit
Présentation du produit

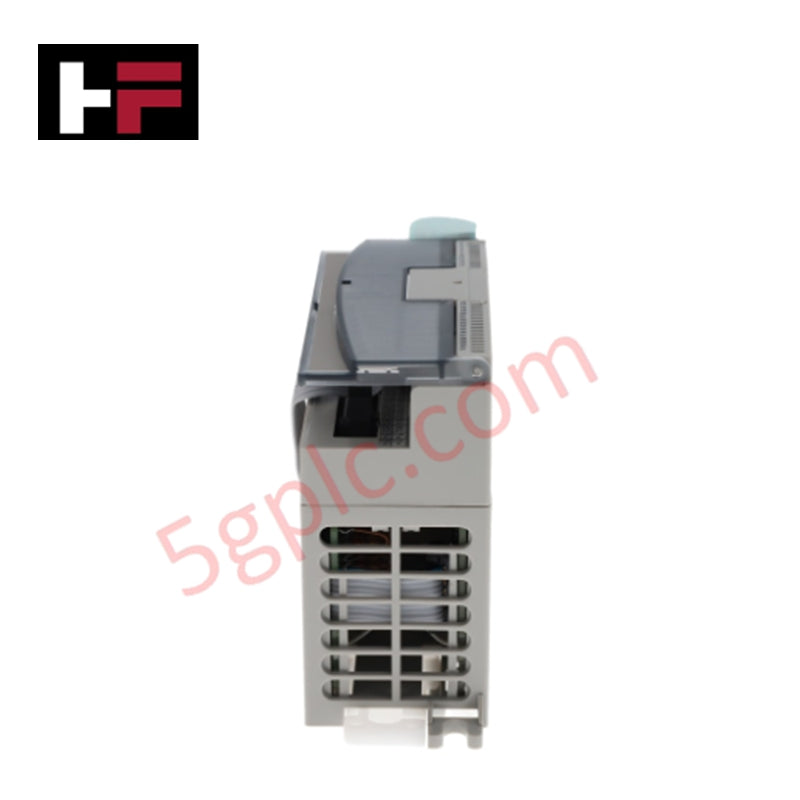

Le Allen-Bradley 1762-IQ32T est un module d'entrée discrète 32 points conçu pour la série de contrôleurs MicroLogix, offrant une capacité d'entrée compacte et à haute densité. Avec quatre groupes isolés de huit canaux chacun, il assure une meilleure isolation électrique et une grande souplesse pour une large gamme d'applications de commande. Fonctionnant sous 24 VCC, le module est compatible avec divers contrôleurs MicroLogix, notamment les 1100, 1200 et 1500, ce qui en fait un choix adaptable pour des systèmes d'automatisation évolutifs. Sa faible encombrement et sa consommation d'énergie efficace permettent une intégration aisée dans les armoires de commande où l'espace et la performance sont essentiels.
Caractéristiques techniques
-
Fabricant : Rockwell Automation
-
Marque : Allen-Bradley
-
Référence : 1762-IQ32T
-
Série : MicroLogix
-
Type de produit : Module d'entrée discrète
-
Nombre d'entrées : 32 canaux numériques
-
Regroupement des entrées : 4 groupes isolés de 8 canaux chacun
-
Tension nominale d'entrée : 24 VCC
-
Plage de tension d'entrée : 10–30 VCC
-
Courant minimum en état actif : 1,6 mA à 10 VCC ; 2 mA à 15 VCC
-
Délai de signal (mise sous tension) : 8 millisecondes
-
Consommation sur le bus arrière : 170 mA à 5,1 VCC ; 0 mA à 24 VCC
-
Puissance dissipée : 5,4 à 6,8 W
-
Tension d'isolation : 1200 VAC pendant 2 secondes ; 1697 VCC pendant 2 secondes
-
Plage de tension de fonctionnement : 10–26,4 VCC (à 60°C) ; 10–30 VCC (à 30°C)
-
Contrôleurs compatibles : MicroLogix 1100, 1200 et 1500
-
Dimensions (H x L x P) : 90 x 40,4 x 87 mm
-
Poids : 200 g (0,44 lb)
-
Type de montage : Rail DIN ou fixation sur panneau
-
Température de fonctionnement : 0°C à +60°C (32°F à 140°F)
-
Température de stockage : -40°C à +85°C (-40°F à 185°F)
-
Humidité relative : 5 %–95 % sans condensation
-
Résistance aux vibrations : 2 g, 10–500 Hz
Scénarios d'application
Le module Allen-Bradley 1762-IQ32T est idéal pour :
-
Extension d'entrée numérique à haute densité dans les systèmes de commande MicroLogix
-
Machines compactes avec espace limité sur le panneau
-
Automatisation d'usine nécessitant des temps de réponse rapides des entrées
-
Intégration dans des systèmes de commande distribués et petites machines de procédé
Comparaison avec des modèles similaires
-
1762-IQ16 : Module d'entrée 16 points, capacité d'E/S plus faible
-
1762-IQ32T : Module haute densité 32 points avec regroupement isolé
-
1762-OB32T : Module de sortie transistor 32 points pour commande de sortie en courant continu
Questions fréquentes
Q : Quels contrôleurs MicroLogix sont compatibles avec le 1762-IQ32T ?
R : Le module prend en charge les contrôleurs MicroLogix 1100, 1200 et 1500.
Q : Le module peut-il gérer des signaux d'entrée à tension mixte ?
R : Non, toutes les entrées fonctionnent dans une plage de 10–30 VCC et doivent maintenir des niveaux de tension cohérents par groupe.
Q : Comment le module est-il monté ?
R : Il peut être monté sur rail DIN ou directement fixé sur panneau à l'aide de supports standards.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
