Détails du produit
Présentation du produit

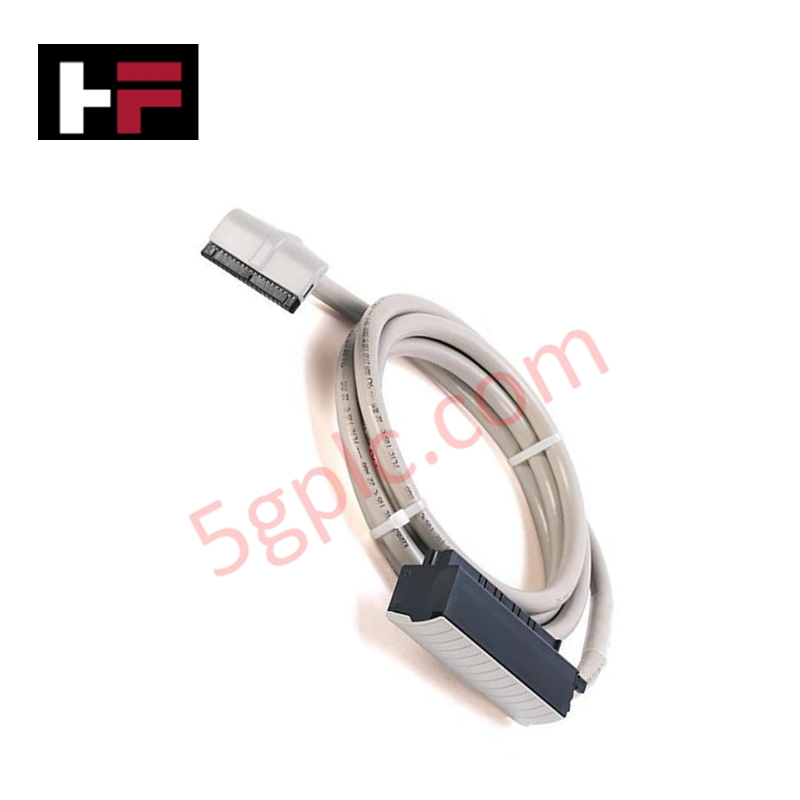

Le Allen Bradley 1492-CABLE025Y simplifie la connexion entre les modules d’E/S numériques ControlLogix 1756 et les modules d’interface (IFM). Cette solution pré-câblée élimine le besoin de câblage point à point manuel, réduisant considérablement le temps de mise en service et le risque d’erreurs de câblage. Nous fournissons ce câble en état 100 % neuf et d’origine , garantissant une continuité et une intégrité du signal testées en usine pour votre rack d’automatisation.
Spécifications techniques
Le 1492-CABLE025Y respecte les spécifications industrielles suivantes :
| Caractéristique | Spécification |
| Fabricant | Allen Bradley (Rockwell Automation) |
| Référence | 1492-CABLE025Y |
| Longueur du câble | 2,5 mètres (8,2 pieds) |
| Type de connecteur | Connecteur IFM 40 broches |
| Calibre du fil | 22 AWG |
| Matériel compatible | Modules d’E/S numériques 1756 |
| Poids | 3,00 lbs (1,36 kg) |
| Température de stockage | -20°C à 80°C |
| Humidité relative | 5 % à 95 % (sans condensation) |
Avantages techniques
Le 1492-CABLE025Y répond aux principaux défis lors de l’assemblage et de la maintenance des armoires de contrôle :
-
Déploiement sans erreur : Le connecteur 40 broches pré-terminé supprime la complexité du dénudage et du sertissage manuels. Cette connexion standardisée garantit que chaque point d’E/S correspond correctement au module d’interface, évitant ainsi des courts-circuits coûteux lors de la mise sous tension initiale.
-
Maintenance et remplacement rapides : En cas de défaillance d’un module, la conception plug-and-play permet aux techniciens de déconnecter l’ensemble du bloc d’E/S en quelques secondes. Cela réduit le temps moyen de réparation (MTTR) par rapport au câblage traditionnel sur borniers.
-
Gestion optimisée des câbles : Le fil 22 AWG offre un équilibre idéal entre flexibilité et capacité de transport de courant. La gaine regroupée maintient l’intérieur de l’armoire organisé, améliorant le flux d’air et l’accès aux autres composants critiques.
-
Durabilité industrielle : Allen Bradley conçoit ces câbles pour résister aux températures extrêmes de stockage et aux variations d’humidité. Le renfort robuste sur la tête 40 broches prévient la fatigue des fils au point de connexion, même dans des environnements à forte vibration.
Questions fréquentes
-
Ce câble se connecte-t-il directement à un module PLC ou à un module d’interface (IFM) ?
Ce câble connecte un module d’E/S ControlLogix 1756 (via son bloc de bornes amovible ou interface similaire) à un module d’interface 1492. Il sert de pont haute vitesse entre votre contrôleur et vos bornes de câblage terrain.
-
Le 1492-CABLE025Y est-il compatible avec les systèmes CompactLogix 1769 ?
Non. Cette configuration spécifique à 40 broches cible la plateforme d’E/S numériques ControlLogix 1756. Pour CompactLogix, vous devez vérifier le nombre de broches et la série de connecteurs requis par votre module 1769 spécifique.
-
Quel est l’état du câble ?
Nous vendons uniquement du stock 100 % neuf et d’origine. Chaque câble arrive dans son emballage d’usine Allen Bradley d’origine, complet avec le code UPC (662072802793) et les étiquettes de fabrication.
-
Puis-je utiliser ce câble pour des modules d’E/S analogiques ?
Le 1492-CABLE025Y est conçu pour les signaux d’E/S numériques. Bien qu’il présente des similitudes physiques avec certains câbles analogiques, vous devez consulter la matrice de câblage du Bulletin 1492 pour vous assurer que le blindage et l’impédance correspondent à vos exigences de signal analogique.
