Détails du produit
Présentation du produit

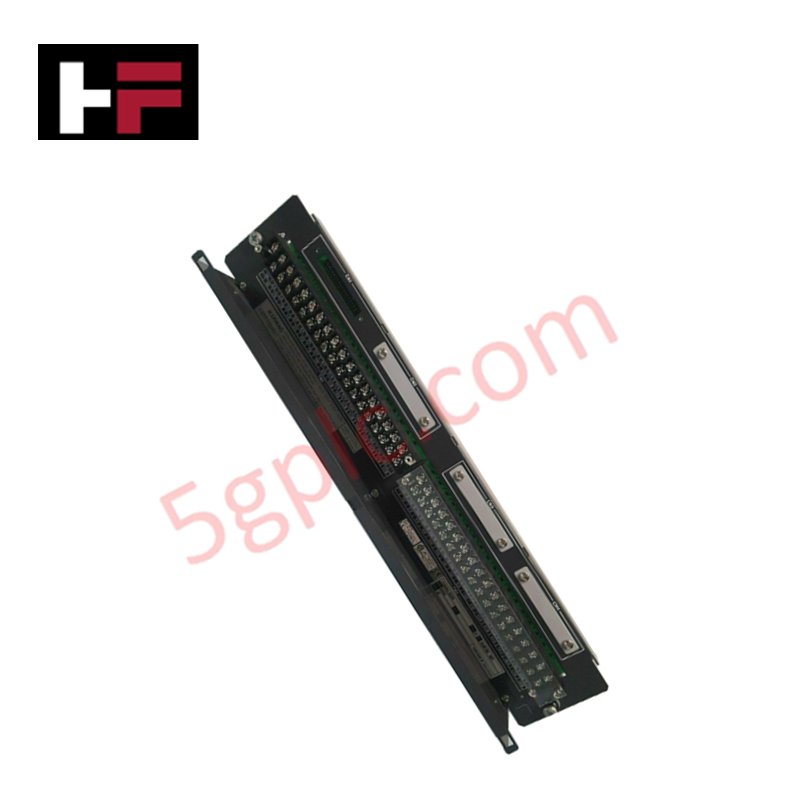

La Yokogawa AED5D-00 fonctionne comme une carte terminale numérique haute densité conçue pour les environnements de contrôle CENTUM VP et CS 3000. Elle gère le traitement des signaux discrets pour jusqu'à 32 canaux, supportant à la fois les configurations simples et redondantes doubles. Cette carte facilite le lien critique entre les dispositifs numériques côté terrain — tels que les interrupteurs et relais — et les modules E/S du système. Nous fournissons ce composant en tant que 100 % Neuf et Original, garantissant des performances optimales dans l'automatisation des processus critiques.
Décomposition du numéro de pièce
La série AED5D suit une logique de suffixe spécifique pour désigner sa configuration matérielle :
| Segment de code | Description |
| AED5D | Carte terminale numérique (32 canaux) |
| -0 | Code fixe (Toujours 0) |
| 0 (Suffixe) | Configuration type de base |
Spécifications techniques
Le tableau suivant met en avant les données physiques et opérationnelles essentielles pour l’AED5D-00 :
| Caractéristique | Spécification |
| Fabricant | Yokogawa |
| Capacité de canaux | 32 canaux numériques |
| Compatibilité système | CENTUM VP / CS 3000 |
| Support de redondance | E/S simple et double redondantes |
| État | 100 % Neuf |
| Poids | 1,5 kg |
| Montage | Montable en rack ou armoire |
Avantages techniques
L’AED5D-00 offre des avantages techniques significatifs pour les installations industrielles complexes :
-
Intégration haute densité : En condensant 32 canaux sur une seule carte, l’AED5D-00 réduit le nombre d’unités terminales nécessaires par armoire. Cela économise un espace précieux dans les salles de contrôle et simplifie la gestion des câbles.
-
Intégrité double redondante : L’architecture de la carte permet une connexion simultanée à deux modules E/S. Si un module tombe en panne, le chemin secondaire maintient la continuité du signal sans interrompre le processus, une caractéristique vitale pour les systèmes instrumentés de sécurité.
-
Résistance aux vibrations et environnements difficiles : Yokogawa utilise des alliages de soudure de haute qualité et des points de montage renforcés. Ces caractéristiques empêchent le desserrage des terminaux et les défaillances liées à la fatigue dans des environnements soumis à des vibrations mécaniques constantes.
-
Routage direct des signaux : La disposition du circuit imprimé optimise les trajets des signaux pour réduire la latence et prévenir les interférences électromagnétiques entre boucles numériques adjacentes, assurant des transitions d’état de signal propres pour la logique PLC et DCS.
FAQ
-
L’AED5D-00 inclut-il une protection contre les surtensions ?
L’AED5D-00 « Type de base » se concentre généralement sur la terminaison standard des signaux. Si votre application implique un câblage terrain longue distance exposé à la foudre ou à des transitoires haute tension, nous recommandons de vérifier la conception spécifique de votre système pour des absorbeurs de surtension externes.
-
Puis-je utiliser cette carte pour des signaux analogiques ?
Non. L’AED5D-00 termine spécifiquement des signaux numériques (discrets). Pour des besoins analogiques (4-20mA), vous devez utiliser les cartes terminales de la série AEA afin d’assurer une adaptation d’impédance correcte.
-
Quelle est la principale différence entre le câblage simple et redondant sur cette carte ?
En mode simple, la carte se connecte à un module E/S via un seul câble. En mode double redondant, vous connectez deux câbles à deux modules E/S distincts, fournissant une couche de communication sécurisée pour les 32 canaux.
-
Ce produit est-il une pièce de rechange ou d’origine ?
Nous vendons uniquement du matériel Yokogawa 100 % Neuf et Original . L’unité est livrée dans sa boîte scellée d’usine avec toutes les étiquettes d’identification et codes de fabrication d’origine intacts.
