Détails du produit

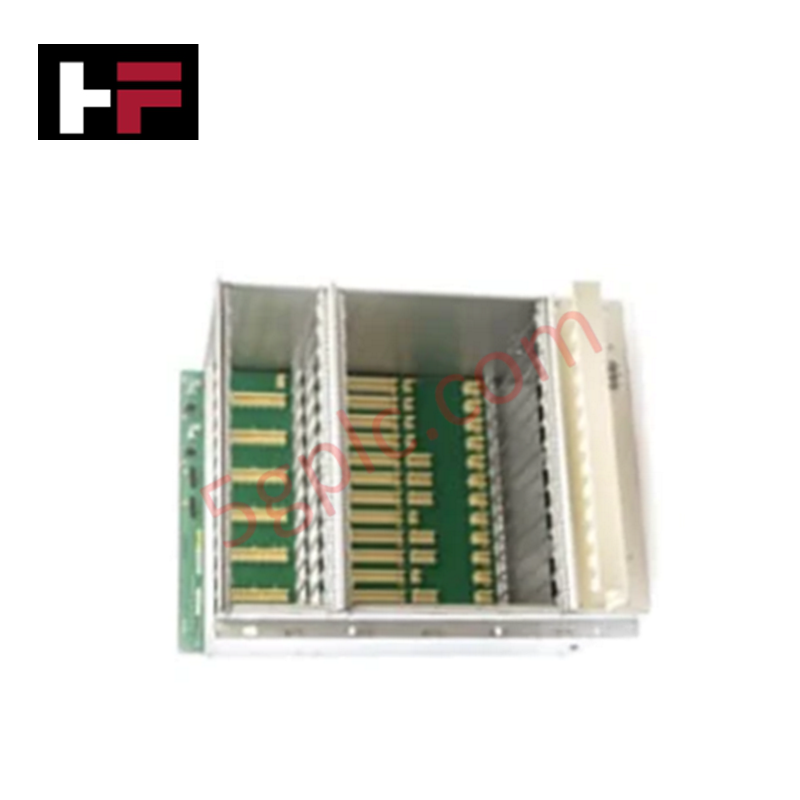

Le ABB RF523 3BSE0006802R1, également catalogué sous le nom de RF523 Modules de sous-rack, fonctionne comme un composant matériel dédié pour le logement physique des modules et la distribution des signaux du bus de la carte arrière au sein des plateformes de contrôle MOD300.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | RF523 |
| Code de commande | 3BSE006802R1 |
| Marque | ABB |
| Origine | Suède |
| Type de produit | Modules de sous-rack |
| Compatibilité système | MOD300 |
| Capacité du rack | 18SU (unités standard) |
| Carte arrière incluse | Carte arrière 18SU BB512 |
| Orientation de montage | Montage à l'avant |
| Dimensions | 495 mm x 499 mm x 360 mm |
| Poids | 19,5 kg |
| Température de fonctionnement | 0 à 55 °C |
| Consommation d'énergie | Boîtier passif de la carte arrière du châssis |
Communication du bus de la carte arrière & routage de l'alimentation
La carte arrière BB512 intégrée dans le sous-rack ABB RF523 établit une interconnexion structurelle des signaux à travers tous les emplacements de cartes 18SU. Les pistes multicouches du circuit imprimé préservent la vitesse de communication du bus de la carte arrière et l'intégrité des signaux logiques en supprimant les diaphonies et les inadéquations d'impédance. L'isolation des canaux et les pistes de distribution d'alimentation continues garantissent la stabilité déterministe du bus réseau et la compatibilité du firmware flash à travers les modules de contrôle et d'E/S installés sans introduire de chutes de tension.
Questions fréquemment posées
Q : Le sous-rack RF523 est-il livré avec la carte arrière interne préinstallée ?
A : Oui, le RF523 inclut la carte arrière BB512 18SU entièrement intégrée dans le châssis.
Q : Quelle configuration de montage est requise pour intégrer le sous-rack RF523 dans les armoires de contrôle ?
A : Le châssis utilise une configuration standard montée à l'avant conçue pour s'insérer directement dans les cadres de rack d'armoire industrielle de 19 pouces.
Directives d'installation sur site
- Inspectez le cadre de rack 18SU et les broches du connecteur de la carte arrière pour détecter tout dommage physique avant le montage dans l'armoire.
- Fixez le châssis du sous-rack au cadre de l'enceinte en utilisant tous les trous de montage dédiés du panneau avant pour supporter le poids structurel de 19,5 kg.
- Établissez une liaison de terre de sécurité à faible impédance entre la barre de mise à la terre principale de l'armoire et le point de mise à la terre du châssis du sous-rack.
- Vérifiez l'alignement correct des connecteurs de bord de carte avant d'insérer les modules actifs d'E/S ou CPU dans les guides de fente.
- Maintenez un dégagement vertical adéquat au-dessus et en dessous du sous-rack pour assurer un flux d'air sans entrave à travers les cartes installées.
