Détails du produit

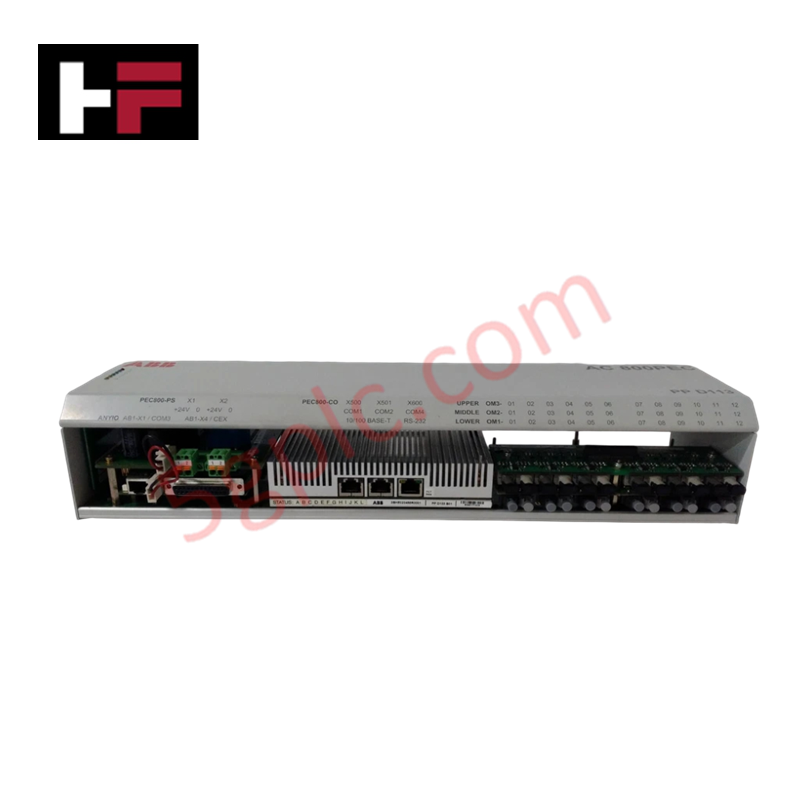

Configuré pour un traitement à grande vitesse et une exécution en temps réel dans les architectures de contrôle, le ABB PPD 113B01-10-150000 (Module de Système de Contrôle PP D113) assure une exécution physique/électrique directe. Il achemine directement les signaux terrain à haute vitesse et les trames de protocole à travers des emplacements d’extension intégrés, incluant les options d’interface CEX2-Bus RS422 et Anybus/Modbus TCP. Fonctionnant dans un châssis dédié de contrôleur mesurant 450 x 100 x 145 mm avec un poids net de 2,59 kg, l’unité exécute des algorithmes de contrôle localisés et un routage déterministe du bus sans introduire de latence de traitement.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PPD 113B01-10-150000 |
| Modèle de Base | PP D113 |
| Marque | ABB |
| Origine | Suisse / Chine |
| Poids | 2,59 kg (Net) / 4,2 kg (Brut) |
| Dimensions | 450 x 100 x 145 mm |
| Température de Fonctionnement | 0 °C à +55 °C |
| Consommation Électrique | Tirage standard du backplane |
| ID Produit | 3BHE023784R2530 |
| Interfaces de Communication | Emplacement ANYIO-1 (U4) CEX2-Bus RS422, Emplacement ANYIO-2 (U5) Anybus/Modbus TCP |
| Emplacements Modules Optiques | Emplacement Mod. Opt.1 (U7) UF D128, Emplacement Mod. Opt.2 (U8) UF D128, Emplacement Mod. Opt.3 (U9) UF D128 |
Vitesse de Communication du Bus Backplane et Évolution de la Densité
Le module exploite la vitesse élevée de communication du bus backplane pour gérer les échanges de signaux en temps réel entre le matériel logique interne et les interfaces d’extension sans gigue de traitement. La gestion intégrée des protocoles prend en charge une communication série et Ethernet déterministe via les canaux RS422 et Modbus TCP, en maintenant l’intégrité du lien lors d’une forte montée en densité d’E/S. La compatibilité avec la mémoire flash interne à faible latence garantit une exécution synchronisée des états entre les tâches de traitement locales et les nœuds réseau externes.
Questions Fréquemment Posées
Q : Comment les interfaces de communication sont-elles attribuées aux emplacements d’extension sur ce module de contrôle ?
R : L’emplacement ANYIO-1 (U4) est dédié à la communication CEX2-Bus RS422, tandis que l’emplacement ANYIO-2 (U5) accueille le module de protocole Anybus/Modbus TCP. Les liaisons optiques sont gérées par les modules UF D128 dans les emplacements U7, U8 et U9.
Q : Quelles règles de mise à la terre et de câblage doivent être respectées pour l’interface RS422 ?
R : Les connexions série RS422 nécessitent un câblage en paire torsadée blindée. Les blindages des câbles doivent être mis à la terre en un seul point terminal sur la barre de terre du panneau afin d’éliminer les boucles de masse et d’éviter la corruption des signaux sur les lignes différentielles.
Consignes d’Installation sur Site
- Montez le module verticalement dans le rack du châssis, en vérifiant l’alignement des connecteurs du backplane avant d’appliquer la pression pour l’encliquetage.
- Coupez toutes les alimentations principales et les sources d’alimentation du backplane avant d’insérer ou de retirer les cartes optionnelles des emplacements ANYIO ou optiques.
- Maintenez un dégagement minimum de 100 mm au-dessus et en dessous du boîtier du module pour faciliter le refroidissement par convection naturelle à l’intérieur de l’enceinte.
- Serrez les fixations du panneau selon les limites standard des armoires pour éviter tout détachement physique causé par les vibrations mécaniques en fonctionnement.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
