Détails du produit

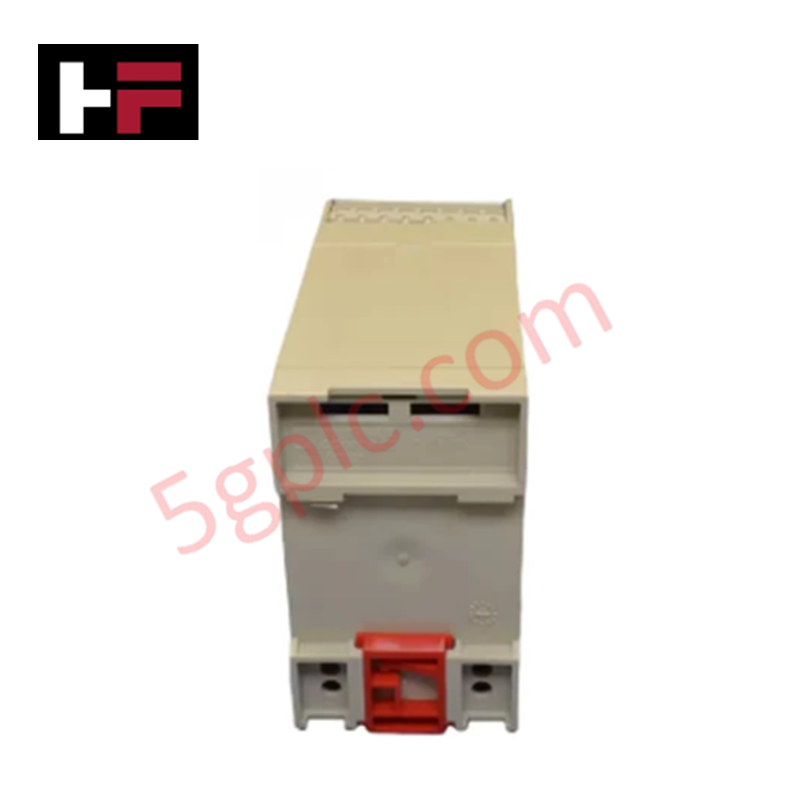

Le ABB NPBA-02, également référencé comme le module adaptateur NPBA-02 PROFIBUS, fonctionne comme un composant matériel dédié à l’exécution de l’interface réseau fieldbus dans les systèmes de commande d’entraînement industriels. Configuré pour une communication synchrone, le module relie directement les processeurs d’entraînement à vitesse variable aux réseaux d’automatisation maîtres. La carte physique sérialise les tables de paramètres d’entraînement et les registres d’état, facilitant une cartographie cyclique déterministe via son point de terminaison de bus localisé.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | NPBA-02 |
| Marque | ABB |
| Origine | Finlande (Lieu de fabrication standard applicable) |
| Poids | 0,150 kg |
| Dimensions | 100 mm x 70 mm x 30 mm |
| Température de fonctionnement | 0 à +50 °C (Paramètres industriels standards applicables) |
| Alimentation | 24 VCC |
| Protocole de communication | PROFIBUS DP |
| Débit maximal de transmission | 12 Mbps |
| Surveillance d’état | Indicateurs LED intégrés |
Réseaux déterministes Profinet / EtherNet/IP
Lorsqu’il fonctionne dans des environnements multi-protocoles spécifiés, la couche physique NPBA-02 isole la logique de traitement de l’entraînement des réseaux dorsaux externes, y compris les réseaux déterministes Profinet / EtherNet/IP, empêchant les collisions de données sur le lien terrain. Le module décode les mots cycliques de commande DP-V0/V1 entrants en registres hexadécimaux internes fixes, maintenant le jitter du cycle de communication en dessous des seuils critiques de temporisation. Cette abstraction au niveau du processus préserve la synchronisation des boucles à haute vitesse même lors de requêtes de lecture simultanées du maître.
Questions fréquemment posées
Q : Le module NPBA-02 peut-il être retiré ou remplacé pendant que l’étage de puissance de l’entraînement hôte est activement commuté ?
R : Non. Déconnecter le module adaptateur alors que la carte logique interne de l’entraînement est sous tension peut provoquer des erreurs de synchronisation des paramètres, interrompre le battement cyclique du backplane et entraîner un déclenchement immédiat pour surintensité ou défaut de communication.
Q : Comment les indicateurs LED intégrés aident-ils à analyser les défauts de topologie de la ligne réseau ?
R : Les LED embarquées affichent l’état de la connexion de la couche physique et le niveau de la machine d’état du protocole. Les erreurs hors ligne ou de configuration sont identifiées par des séquences spécifiques d’illumination verte et rouge, permettant une différenciation locale entre rupture physique de la ligne et inadéquation de configuration du maître.
Q : Quelles sont les limitations d’alimentation qui régissent la logique d’interface NPBA-02 lors des pics de transmission ?
R : Le module s’appuie sur une alimentation externe stabilisée de 24 VCC. Les composants internes de régulation de tension suppriment les transitoires sur la ligne de transmission jusqu’aux seuils industriels spécifiés, garantissant que les transceivers du protocole maintiennent des niveaux logiques précis lors des transferts de données à 12 Mbps en pointe.
Directives d’installation sur site
Le module NPBA-02 doit être monté mécaniquement dans l’emplacement d’option désigné du châssis de l’entraînement hôte. Assurez-vous que les broches du connecteur multipin s’alignent précisément avec la prise de la carte de contrôle principale de l’entraînement avant d’appliquer la pression finale d’insertion. Le câble PROFIBUS DP doit être une configuration torsadée blindée de type A approuvée, avec la tresse extérieure mise à la terre aux deux extrémités via des colliers de blindage spécialisés à 360 degrés. Si le module est le dernier nœud physique sur le segment réseau, la résistance de terminaison interne ou montée sur connecteur doit être commutée en position active pour éviter les réflexions de signal.
