Détails du produit

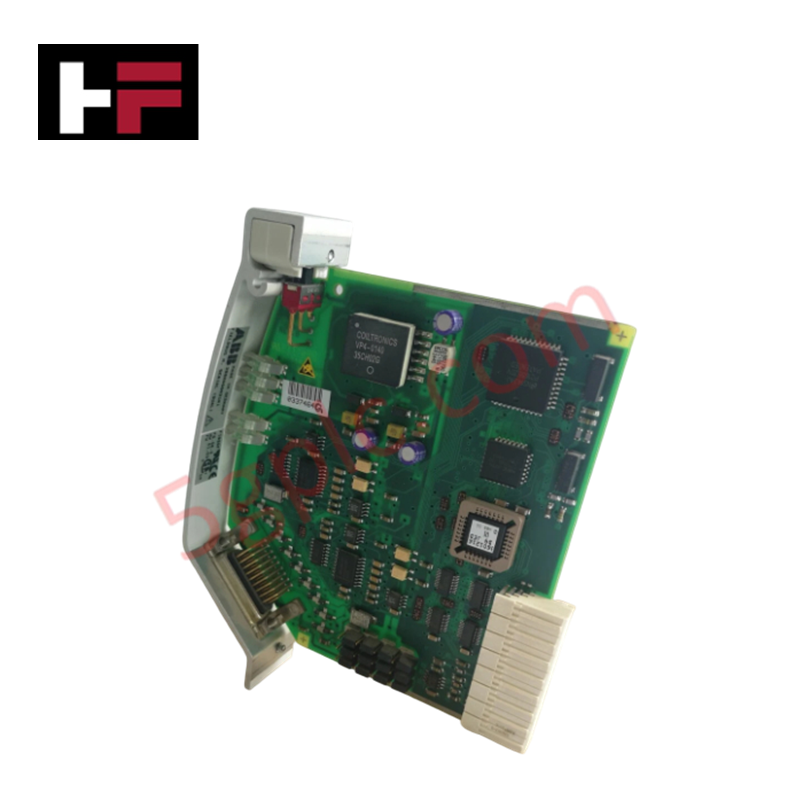

Le ABB FI 820F 3BDH000031R1, également référencé comme le module Fieldbus FI 820F, fonctionne comme un composant matériel dédié à la communication sur réseau terrain et au mappage des trames de données dans les systèmes de contrôle Freelance. Configuré pour s’interfacer séquentiellement avec les unités centrales PM 802F ou PM 803F, le module gère les piles de protocoles et le routage des paquets sur des boucles de bus terrain dédiées au processus. L’assemblage physique convertit les structures de données du backplane en transmissions sérialisées sur le réseau terrain, exécutant des sous-programmes de communication autonomes pour décharger le traitement des transmissions du contrôleur principal d’automatisation.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FI 820F 3BDH000031R1 |
| Marque | ABB |
| Origine | Allemagne (lieu de fabrication standard applicable) |
| Poids | 0,145 kg |
| Dimensions | 125 mm x 28 mm x 155 mm |
| Température de fonctionnement | 0 à +60 °C (paramètres industriels standards applicables) |
| Consommation électrique | Dépendante de la boucle du sous-système |
| Compatibilité hôte | Processeurs PM 802F / PM 803F |
| Allocation batterie | 0 batterie requise |
| Conformité environnementale | Non conforme RoHS |
| Catégorie DEEE | 5. Petit équipement (aucune dimension externe supérieure à 50 cm) |
Compatibilité du firmware
Le module FI 820F repose sur des paramètres stricts de compatibilité du firmware pour vérifier l’analyse standard des piles de protocoles lorsqu’il est connecté aux contrôleurs maîtres PM 802F ou PM 803F. Le matériel contrôle les structures des emplacements mémoire lors de l’initialisation du système afin d’établir des débits synchrones sur le réseau terrain. Les incompatibilités de version ou les images système modifiées sur le bus processeur interrompent l’allocation de la ligne de communication, forçant les registres de défaut à signaler un état de configuration invalide et arrêtant la mise à jour des données en aval.
Questions fréquemment posées
Q : Le matériel de communication FI 820F peut-il être retiré ou remplacé alors que le processeur hôte PM 802F/PM 803F est sous tension ?
R : Non. Retirer ce module d’interface de communication alors que le backplane est sous tension interrompt le traitement actif des jetons sur le terrain, provoquant une défaillance immédiate du réseau bus et un risque de surtension transitoire pour les émetteurs-récepteurs localisés sur la baie CPU.
Q : Comment une différence de révision du firmware entre le CPU et le module FI 820F impacte-t-elle le débit des données ?
R : Toute incompatibilité dans les fichiers de configuration système bloque les routines de mappage du pilote. Cela empêche la sérialisation des données, désactive les tâches de mise à jour cyclique sur l’interface fieldbus et empêche le module de passer en mode opérationnel actif.
Directives d’installation sur site
Le module de communication FI 820F doit être inséré parfaitement dans son emplacement dédié, directement adjacent au module processeur PM 802F ou PM 803F sur l’unité terminale. Assurez-vous que les mécanismes de verrouillage s’engagent complètement pour garantir un contact stable sur toutes les broches d’interface du backplane. Les lignes du bus réseau terrain doivent utiliser des câbles torsadés blindés spécifiés, avec la gaine extérieure continuellement reliée à la terre via les bornes de mise à la terre désignées. Éloignez toutes les lignes de communication fieldbus des conduits à courant alternatif haute puissance et des sorties de variateurs de fréquence pour éviter les interférences électromagnétiques.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
