Détails du produit

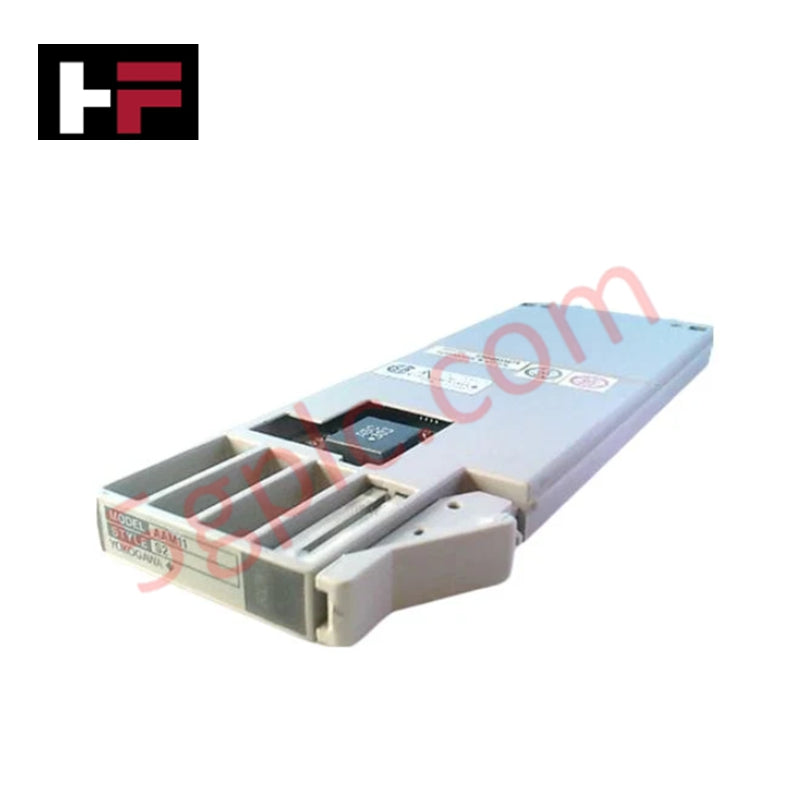

Configuré pour l’acquisition de signaux de courant de 4 à 20 mA et de tension de 1 à 5 V dans les réseaux DCS CENTUM CS et CENTUM VP, le Yokogawa AAM11 S1 (module d’entrée analogique AAM11) assure une mise en œuvre physique et électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | AAM11 S1 |
| Marque | Yokogawa |
| Origine | Japon |
| Type de produit | Module d’entrée analogique courant/tension |
| Types de signaux d’entrée | 4-20 mA CC, 1-5 V CC |
| Compatibilité système | CENTUM CS, CENTUM VP |
| Révision matérielle | S1 |
| Poids | 0,7 kg |
| Dimensions | 7,6 cm x 2,5 cm x 17,8 cm |
| Température de fonctionnement | 0 à 50 deg C |
| Consommation électrique | Alimenté via le fond de panier de l’interface du nœud DCS |
Isolation des signaux d’entrée analogiques Yokogawa et traitement du protocole de boucle HART
Les interfaces de conversion analogique Yokogawa s’appuient sur des circuits d’isolation d’entrée haute performance afin d’isoler les boucles des capteurs de terrain de la logique de traitement interne du fond de panier. Le circuit frontal analogique numérise les signaux entrants du protocole de boucle HART de 4-20 mA ainsi que les entrées de 1-5 V CC, en utilisant une forte réjection du mode commun pour filtrer les interférences électromagnétiques industrielles. L’isolation intégrée entre les canaux protège le système contre les boucles de masse et les pointes transitoires sur le terrain, préservant la fidélité du signal avant que les valeurs de processus numérisées ne soient transmises sur le bus principal du système.
Foire aux questions
Q : Quelles plages de signaux d’entrée l’interface AAM11 S1 accepte-t-elle en provenance des transmetteurs de terrain ?
R : Le module accepte directement les signaux industriels standard de courant de 4-20 mA CC et les signaux de tension de 1-5 V CC afin de les numériser dans le système de contrôle.
Q : Comment le module isole-t-il les signaux de terrain entrants de la logique interne du système DCS ?
R : Les circuits internes d’isolation électrique découplent les boucles de câblage de terrain du fond de panier, suppriment le bruit en mode commun et empêchent les pointes de tension transitoires d’atteindre les processeurs centraux.
Directives d’installation sur le terrain
Installez le module AAM11 S1 dans l’emplacement qui lui est réservé au sein de l’unité de nœud locale, en vous assurant que le connecteur du module s’aligne correctement sur l’interface de bus du fond de panier avant de verrouiller les mécanismes de retenue. Raccordez le câblage de terrain des boucles de 4-20 mA et des entrées de 1-5 V CC à l’aide de câbles blindés à paire torsadée, en reliant les blindages des câbles à la barre de mise à la terre en point unique de l’armoire. Maintenez une séparation physique entre les câbles d’entrée analogique basse tension et les lignes d’alimentation CA afin d’éviter toute distorsion du signal.
