Détails du produit
Présentation du produit

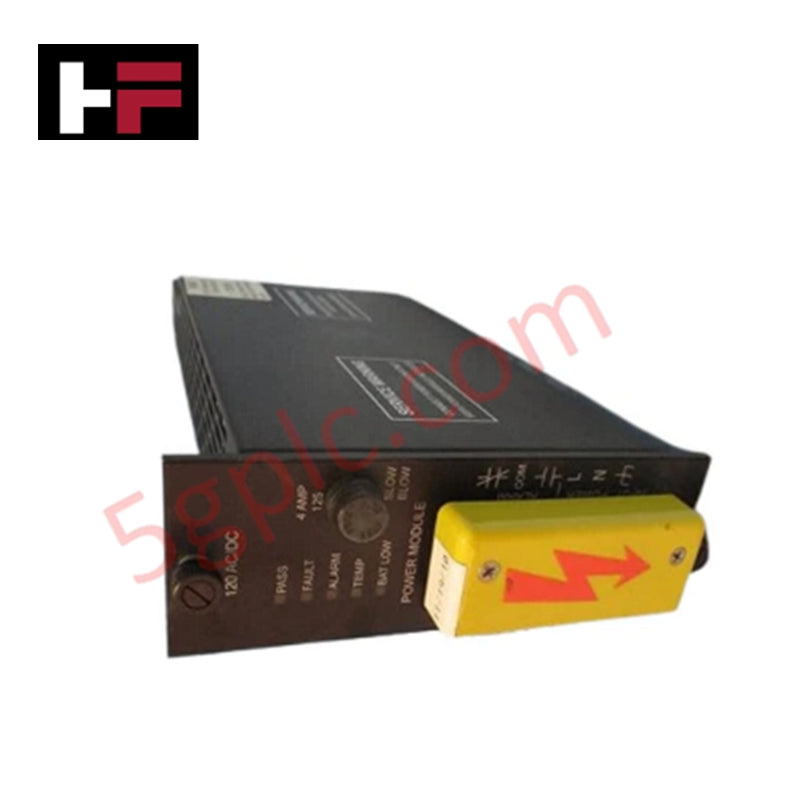

Le Triconex 8306A sert de base d’alimentation haute intégrité pour les systèmes de contrôle Triconex. Ce module d’alimentation AC-DC convertit une tension secteur universelle (100–240 VAC) en une sortie stable et régulée de 24 V DC pour alimenter la logique interne et les composants côté terrain. Il présente une conception robuste capable de fournir en continu une puissance de 120 W dans des environnements thermiques extrêmes. Nous fournissons ce produit en tant que stock 100 % neuf et original, scellé en usine.
Spécifications techniques
| Paramètre | Spécification |
| Tension d’entrée | 100–240 VAC (50/60 Hz) |
| Tension de sortie | 24 VDC |
| Courant de sortie | 5 Ampères |
| Puissance nominale | 120 Watts |
| Température de fonctionnement | -40°C à +70°C |
| Résistance aux vibrations | 0,5g RMS (5 Hz à 500 Hz) |
| Résistance aux chocs | 15g, demi-sinus de 20 ms |
| Fiabilité (MTBF) | > 250 000 heures |
| Maintenabilité (MTTR) | < 2 heures |
Avantages techniques
-
Résilience thermique pour déploiement à distance : Le 8306A fonctionne efficacement sur une large plage de températures de -40°C à +70°C. Cette large plage thermique permet une installation dans des armoires non climatisées ou des boîtiers distants sans risque de réduction de performance thermique.
-
Conception haute disponibilité : Avec un temps moyen entre pannes (MTBF) supérieur à 250 000 heures, ce module minimise les arrêts non planifiés. En cas de défaut, le temps moyen de réparation (MTTR) reste inférieur à 2 heures, assurant une restauration rapide des fonctions critiques de sécurité.
-
Excellente absorption des chocs et vibrations : Le circuit interne résiste à des chocs de 15g et à des vibrations continues de 0,5g RMS. Ces spécifications protègent la ligne d’alimentation des contraintes mécaniques rencontrées dans les stations de pompage pétrolières et gazières ou les opérations minières lourdes.
-
Utilité universelle : L’entrée large plage 100-240 VAC s’adapte aux normes électriques mondiales, simplifiant l’approvisionnement pour les projets internationaux et réduisant le besoin de transformateurs ou stabilisateurs spécifiques à une région.
FAQ
-
Le 8306A peut-il gérer des surtensions momentanées du réseau électrique principal ?
Oui. Le module intègre un filtrage interne pour atténuer les transitoires électriques industriels courants. Cependant, nous recommandons une protection contre les surtensions externe pour les sites exposés à des éclairs fréquents ou à une instabilité sévère du réseau afin de maximiser le MTBF de 250 000 heures.
-
Le module nécessite-t-il des ventilateurs de refroidissement actifs ?
Le 8306A utilise une conversion haute efficacité pour minimiser la dissipation thermique. Dans la plupart des installations standard dans la plage de température spécifiée, un refroidissement par convection passive suffit, à condition de respecter l’espacement recommandé dans le châssis Tricon.
-
Le 8306A est-il compatible avec les anciennes versions de châssis Tricon ?
Le 8306A respecte le format standard Triconex. Vérifiez toujours le numéro de modèle spécifique de votre backplane et châssis pour vous assurer que la consommation totale de votre charge E/S ne dépasse pas la capacité de 5 ampères d’un seul module.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
