Détails du produit

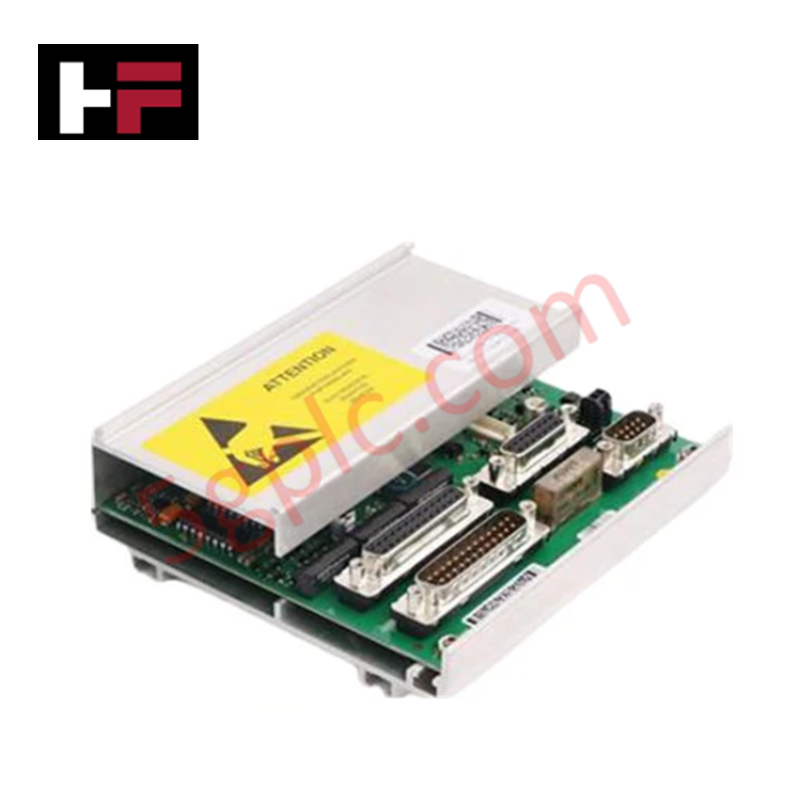

La ABB 3HAC031977-001/04, également référencée sous le nom de 3HAC031977-001/04 Carte de Mesure Série (SMB), fonctionne comme un composant matériel dédié au suivi des impulsions du résolveur et à la transmission des données de mesure série dans les plateformes robotiques et les réseaux de contrôle distribués. Le module capture les formes d’onde de rétroaction physique des capteurs d’axe, numérise les compteurs de position multi-tours mathématiques et sérialise les chaînes d’état pour une transmission à haute vitesse vers le contrôleur principal. Ce sous-ensemble établit le lien de synchronisation des données localisé nécessaire pour exécuter des corrections en boucle temps réel sans dérive des coordonnées d’axe.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 3HAC031977-001/04 |
| Marque | ABB |
| Origine | Suède (Lieu de fabrication standard applicable) |
| Poids | 0,36 kg |
| Dimensions | 13,1 cm x 12,0 cm x 4,1 cm |
| Température de fonctionnement | 0 à +60 °C (Paramètres industriels standards applicables) |
| Consommation électrique | Dépend du backplane du rack contrôleur |
| Type de produit | Carte de Mesure Série (SMB) |
| Tâche fonctionnelle | Acquisition et sérialisation des données des capteurs résolveurs |
| Interface système | Matrice de communication série intégrée |
Compatibilité du Firmware
Le 3HAC031977-001/04 nécessite des vérifications spécifiques de compatibilité du firmware pour synchroniser sa logique interne de compteur avec le processeur principal du rack manipulateur. Lors de l’exécution de la séquence de démarrage, le module valide ses cartes mémoire actives par rapport à la révision du logiciel système maître. En cas d’incompatibilité de firmware, la carte bloque la mise à jour des registres d’état de l’encodeur dans la boucle de communication, enregistre une erreur d’allocation sur le port de diagnostic et inhibe la connexion d’alimentation du moteur afin d’éviter tout mouvement cinématique non coordonné.
Questions Fréquemment Posées
Q : Le remplacement à chaud ou le débranchement de la carte 3HAC031977-001/04 est-il autorisé pendant le suivi actif du système ?
R : Non. Déconnecter la carte de mesure série alors que la logique du contrôleur est sous tension interrompt la chaîne de suivi des mesures, entraînant une perte immédiate des données de stockage des révolutions et générant des défauts de suivi de position d’axe qui interrompent la boucle maître.
Q : Comment le matériel maintient-il un stockage continu de la résolution multi-tours lorsque l’alimentation externe est coupée ?
R : L’interface de la carte s’appuie sur une connexion de bus de batterie de secours externe acheminée via le câblage. Cette ligne auxiliaire maintient les registres de position volatils à faible consommation actifs lors des arrêts du système principal, empêchant la perte des décalages de coordonnées de référence.
Directives d’Installation sur Site
La carte SMB 3HAC031977-001/04 doit être solidement fixée dans son orientation spécifiée sur le support à l’intérieur de l’enceinte industrielle ou du cadre du manipulateur. Serrez tous les fixations de mise à la terre selon les spécifications de couple recommandées pour maintenir la continuité structurelle avec le système de terre du châssis. Le câblage de retour terrain doit être constitué de paires torsadées blindées dédiées, avec le blindage métallique tressé terminé directement à la pince de terre de l’instrumentation. Acheminer tous les fils de communication de mesure série par des chemins physiquement séparés des lignes d’alimentation à courant alternatif puissantes ou des conducteurs d’alimentation moteur haute fréquence afin de supprimer l’induction électromagnétique.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
