Détails du produit
Présentation du produit

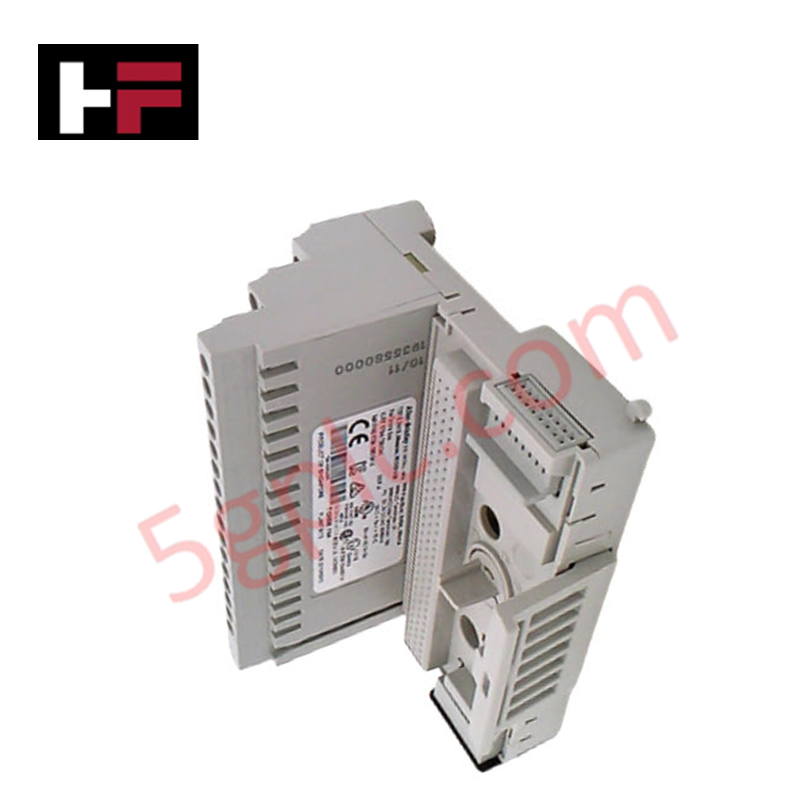

Le Allen Bradley 1794-TB3GK offre un point de connexion haute intégrité pour le système distribué FLEX™ I/O. Cette unité de base terminale abrite le module I/O et assure l'interface avec le bus arrière FlexBus. Elle dispose de bornes à vis 3 fils, ce qui la rend idéale pour les connexions haute densité de capteurs et d'actionneurs. Conçue spécifiquement pour une longue durée de vie dans des conditions exigeantes, cette version est dotée d'un revêtement conforme pour résister aux contaminants environnementaux. Nous fournissons cette unité en tant que 100 % neuve et originale, garantissant que votre architecture I/O distribuée maintient un temps de fonctionnement maximal dans des atmosphères corrosives ou humides.
Spécifications techniques
Le 1794-TB3GK offre une interface mécanique et électrique robuste pour les nœuds industriels :
| Caractéristique | Spécification |
| Fabricant | Allen Bradley (Rockwell Automation) |
| Gamme de produits | FLEX I/O |
| Type de terminaison | Bornier à vis (3 fils) |
| Indice de protection | IP20 |
| Revêtement spécial | Revêtement conforme (série K) |
| Montage | Rail DIN ou montage sur panneau |
| Catégorie | Base terminale I/O distribuée |
| Poids | 3,00 lbs (1,36 kg) |
| Capacité I/O | Supporte 1 module FLEX I/O |
Avantages techniques
Le 1794-TB3GK résout des défis critiques de déploiement dans les industries de procédés et lourdes :
-
Résistance chimique supérieure : Le revêtement conforme offre une barrière protectrice contre l'humidité, les embruns salins et les vapeurs chimiques corrosives. Cela empêche la corrosion à l'état de trace sur les circuits internes, une nécessité technique pour les stations d'épuration, les papeteries et les installations pétrolières et gazières.
-
Câblage simplifié sur site : Le design de terminaison à vis 3 fils permet la connexion directe des capteurs et actionneurs sans nécessiter de borniers externes supplémentaires. Cela réduit le nombre de points de défaillance potentiels et facilite le dépannage pour les techniciens de maintenance.
-
Verrouillage mécanique robuste : Le mécanisme d'emboîtement module-base assure un contact électrique sécurisé même dans des environnements à forte vibration. La base se clipse fermement sur les rails DIN standards, empêchant tout mouvement latéral pendant le fonctionnement des machines.
-
Scalabilité FlexBus : Le connecteur intégré au bus arrière étend le FlexBus à la base terminale suivante dans la rangée. Cette architecture modulaire en "chaînage en guirlande" permet aux ingénieurs d'augmenter la capacité I/O sans câblage complexe ni résistances de terminaison spéciales.
FAQ
-
Que signifie le suffixe "K" dans le numéro de pièce ?
Le "K" indique que le 1794-TB3GK subit un processus spécialisé de revêtement conforme lors de la fabrication. Cela protège le circuit imprimé interne contre les contraintes environnementales telles que l'humidité et les contaminants aéroportés, alors que le 1794-TB3 standard ne possède pas cette couche.
-
Puis-je mélanger des bases avec revêtement conforme et des bases standard sur le même rail ?
Oui. Le 1794-TB3GK reste compatible physiquement et électriquement avec tous les composants FLEX I/O standards. Cependant, pour une protection maximale du système dans des environnements difficiles, nous recommandons d'utiliser des modules (série K) et bases avec revêtement conforme sur l'ensemble du rack.
-
Comment garantir une connexion sécurisée avec les bornes à vis ?
Utilisez un petit tournevis plat et respectez les spécifications de couple indiquées dans le guide d'installation. Un couple correct évite le délogement des fils et assure un chemin électrique à faible résistance, notamment dans les applications 24 V DC à courant élevé.
-
Est-ce un produit Allen Bradley authentique ?
Nous garantissons que chaque 1794-TB3GK que nous expédions est 100 % neuf et original. L'unité arrive dans sa boîte scellée d'usine avec le code-barres original, le code de lot et la documentation qualité Rockwell Automation.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
