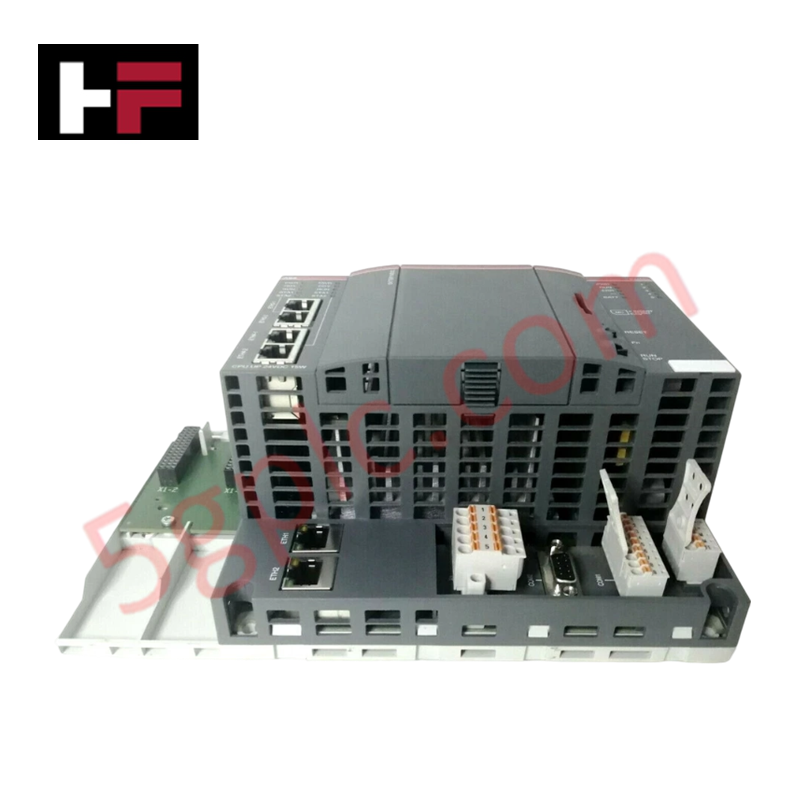

ABB PM595-4ETH-F 1SAP155500R0279 Processeur PLC haut de gamme AC500

Présentation du produit

Le ABB PM595-4ETH-F (1SAP155500R0271) représente le summum de la puissance de traitement au sein de la plateforme automate programmable AC500. Conçu pour les applications industrielles à grande échelle les plus exigeantes, ce module processeur exécute une logique complexe à une vitesse impressionnante de 0,0006 µs par instruction. Il intègre une mémoire totale massive de 32 Mo (répartie équitablement entre programme et données) et dispose de quatre interfaces Ethernet industrielles embarquées, dont un commutateur intégré. Nous fournissons ce contrôleur phare en tant que 100 % Neuf et Original, garantissant que votre infrastructure critique utilise du matériel d'automatisation scellé en usine de la plus haute qualité.

Spécifications techniques

Le PM595-4ETH-F offre une capacité de calcul sans précédent grâce à ces paramètres clés :

• Type de processeur : CPU haute performance phare AC500

• Taille totale de la mémoire : 32768 kB (32 Mo)

• Mémoire programme utilisateur : 16 Mo

• Mémoire données utilisateur : 16 Mo (RAM)

• Temps de traitement du contrôleur : 0,0000006 ms (0,0006 µs) par instruction

• Interfaces matérielles : 4x Ethernet industriel (dont 2x avec commutateur intégré), 2x RS232/485 (configurables)

• Capacité d’extension : 2x emplacements dédiés pour coupleurs (CM)

• Tension nominale : 24 V CC (plage : 20,4 – 28,8 V CC)

• Indice de protection : IP20

• Dimensions : 228 mm (L) x 152 mm (H) x 92 mm (P)

• Poids net : 1,045 kg

Avantages techniques

• Débit de calcul exceptionnel : Un temps de traitement de 0,0006 µs par instruction élimine tous les goulets d’étranglement dans le contrôle de mouvement à grande vitesse et les calculs scientifiques complexes. Cette rapidité permet au CPU de synchroniser des milliers de points E/S sur plusieurs segments réseau sans aucune gigue mesurable.

• Segmentation réseau avancée : Quatre interfaces Ethernet indépendantes permettent des topologies réseau sophistiquées. Les ingénieurs peuvent séparer le trafic ERP/SCADA de haut niveau des communications machine-à-machine (M2M) et E/S critiques, améliorant significativement la cybersécurité et la stabilité du réseau.

• Buffer de données massif : La mémoire de données de 16 Mo gère entièrement la journalisation étendue et la gestion complexe des recettes. Cela élimine la latence liée aux appels de bases de données externes, offrant un accès instantané aux variables de processus lors des cycles de production à grande vitesse.

• Commutation Ethernet intégrée : Deux des quatre ports Ethernet incluent un commutateur intégré. Cela permet un chaînage simple en guirlande d’appareils réseau ou de nœuds PLC supplémentaires sans nécessiter de commutateurs industriels externes, réduisant ainsi le coût des armoires et la complexité du câblage.

• Évolutivité des emplacements coupleurs : Deux emplacements coupleurs intégrés accueillent des modules de communication supplémentaires. Cela permet au PM595-4ETH-F de fonctionner comme une passerelle multi-protocoles, reliant divers environnements de bus de terrain tels que PROFIBUS, CANopen ou EtherCAT en un point de contrôle unique.

Questions fréquentes

• Comment le PM595-4ETH-F gère-t-il les boucles de contrôle à haute fréquence ?

  Le temps d’instruction ultra-rapide de 0,6 nanoseconde gère simultanément des milliers de boucles PID et d’opérations en virgule flottante. Cela en fait le choix idéal pour le contrôle des centrales électriques, le traitement des eaux à grande échelle et la robotique multi-axes à grande vitesse.

• Quel est l’avantage de la configuration à quatre ports Ethernet ?

  Cette configuration prend en charge plusieurs sous-réseaux indépendants. Vous pouvez dédier deux ports à une topologie en anneau redondante via le commutateur interne tout en utilisant les deux ports restants pour des connexions montantes indépendantes et HMI, garantissant une absence totale d’interférences entre les flux de données.

• Le PM595-4ETH-F est-il compatible avec les modules d’extension standard S500 ?

  Oui. Malgré ses capacités de traitement avancées, il conserve une compatibilité totale avec toute la gamme d’E/S S500. Vous pouvez connecter des modules numériques, analogiques et spécialisés au bus local comme avec les CPU AC500 plus petits.

• Cette unité nécessite-t-elle des précautions particulières de refroidissement ?

  Le PM595-4ETH-F fonctionne dans des plages de température industrielle standard (0 à +60 °C) par convection naturelle. Cependant, en raison de sa densité de traitement élevée, il est nécessaire de respecter les dégagements recommandés dans l’armoire de commande pour assurer un flux d’air optimal.
