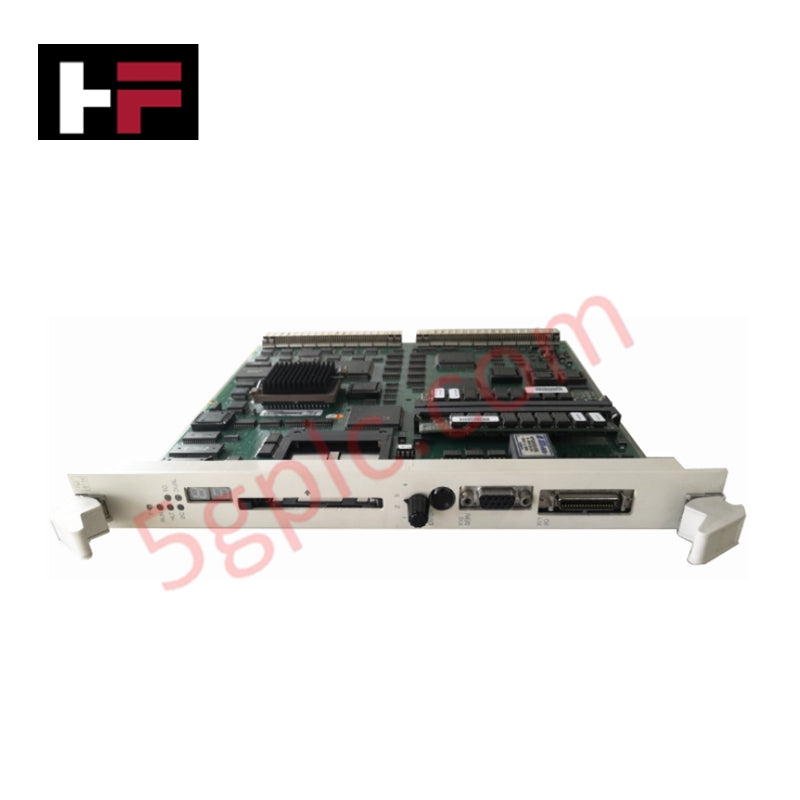

PM511V16 3BSE011181R1 | Module processeur ABB Advant Controller

Présentation du produit

Le ABB PM511V16 (3BSE011181R1) sert de centre de traitement principal pour la série Advant Controller 400 (AC 400). Ce module processeur haute capacité exécute des logiques complexes, gère les boucles de contrôle et coordonne la communication à travers l’ensemble du sous-châssis DCS (Système de Contrôle Distribué). Il prend en charge les tâches de calcul intensives requises pour les processus industriels à grande échelle, garantissant une précision au niveau de la milliseconde dans le traitement des données. Nous fournissons cette unité en tant que 100 % neuve et originale, respectant les normes d’étanchéité d’usine pour assurer la longévité de votre architecture de contrôle critique.

Spécifications techniques

Le PM511V16 utilise une architecture interne avancée pour soutenir l’automatisation des processus à haute vitesse :

• Numéro d’article : 3BSE011181R1

• Série : Advant Controller 410/450

• Type de module : Unité centrale de traitement (CPU)

• Poids net du produit : 0,8 kg

• Profondeur / longueur nette : 274,5 mm

• Hauteur nette : 27 mm

• Largeur nette : 270 mm

• Conformité environnementale : Conformément à la directive européenne 2011/65/UE (RoHS)

• Catégorie DEEE : 5. Petit équipement (aucune dimension externe supérieure à 50 cm)

Avantages techniques

• Exécution logique à haute vitesse : Le PM511V16 gère des milliers de points E/S avec des temps de cycle minimaux. Il traite simultanément des algorithmes PID complexes et des séquences d’interverrouillage, offrant la performance déterministe nécessaire aux centrales électriques et aux raffineries chimiques.

• Robustesse et tolérance aux pannes : Le processeur s’intègre parfaitement dans des configurations redondantes. Associé à un second PM511V16, le système établit une relation de veille chaude, permettant un transfert instantané sans à-coup si l’unité principale détecte une défaillance matérielle.

• Gestion mémoire améliorée : Cette révision V16 présente une allocation mémoire optimisée pour les programmes applicatifs volumineux. Elle prend en charge une journalisation étendue des données et des blocs fonctionnels définis par l’utilisateur complexes sans compromettre la stabilité du système d’exploitation en temps réel.

• Diagnostics internes avancés : Le module surveille en continu sa propre température interne, ses niveaux de tension et l’intégrité de la mémoire. Il signale immédiatement les écarts à la station d’ingénierie, permettant une maintenance prédictive avant qu’une panne matérielle n’affecte la production.

• Profil thermique stable : Malgré sa puissance de traitement élevée, le module utilise une conception physique favorisant la convection naturelle. Cela évite les points chauds dans le sous-châssis, même en fonctionnement dans des armoires fermées à charge informatique maximale.

Questions fréquentes

• Le PM511V16 peut-il remplacer les versions plus anciennes comme le PM511V10 ?

  La version V16 est une révision matérielle et firmware plus récente. Bien qu’elle conserve la compatibilité descendante avec le backplane AC 400, vous devez vérifier la version logicielle de votre système. Un décalage de firmware entre la nouvelle CPU et la base de données existante peut nécessiter une mise à jour logicielle dans l’outil d’ingénierie.

• Ce module inclut-il la batterie de secours ?

  En général, le PM511V16 nécessite un module batterie séparé (comme le SB510) pour maintenir le contenu de la RAM lors des coupures de courant. Nous recommandons d’installer une batterie neuve à chaque remplacement du processeur principal afin d’éviter toute perte de programme.

• Quels sont les indicateurs principaux d’un PM511V16 en bon état ?

  Le panneau avant comporte des voyants d’état. Un voyant "Run" fixe indique un fonctionnement normal, tandis qu’un voyant "Fault" ou "Stop" signale une erreur matérielle interne ou un arrêt déclenché par le logiciel. Vérifiez toujours le journal des erreurs système pour les codes de défaut spécifiques.

• Comment s’assurer que le processeur est correctement installé dans le sous-châssis ?

  Alignez le module avec les rails guides du sous-châssis Advant Controller et appuyez fermement jusqu’à ce que les connecteurs s’engagent. Serrez les vis de fixation avant pour garantir une bonne mise à la terre électrique et éviter toute déconnexion mécanique due aux vibrations.
