Produktdetails

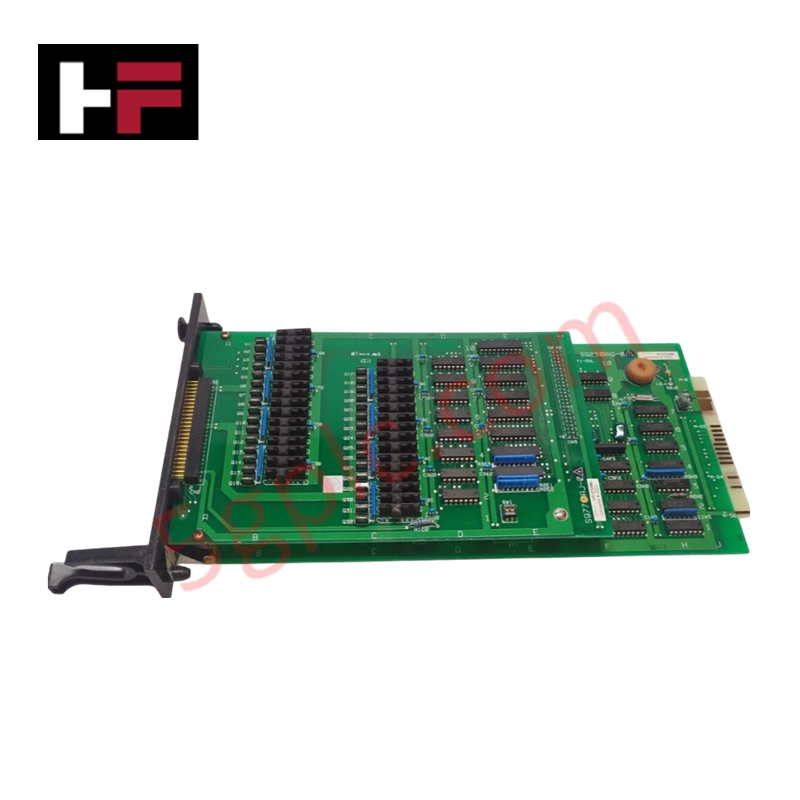

Für die Mehrkanal-Schaltung diskreter Zustände in CENTUM-Systemen konfiguriert, ermöglicht die Yokogawa ST7*A (ST7 Multipunkt-Statusausgabekarte) eine direkte physische/elektrische Ansteuerung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | ST7*A |
| Marke | Yokogawa |
| Herkunft | Japan |
| Modultyp | Multipunkt-Statusausgabekarte |
| Ausgabekanäle | Mehrere Relaisausgabepunkte |
| Ausgangskontakttyp | Umschaltkontakt (Form C), Schließer (N.O.), Öffner (N.C.) |
| Leistungsaufnahme | 24 V DC +/-10 % (Kartenlogik); 85 bis 132 V AC / 170 bis 264 V AC (abhängig vom Einschub) |
| Montageform | Horizontale oder vertikale Montageeinschübe (z. B. RYH-32, RYV-11) |
| Systemanschluss | Blocksteckerkabel zur DCS-Backplane |
| Betriebstemperatur | 0 bis 50 °C |
Kanal-zu-Kanal-Isolierung und Konnektivität zum Schleifenprotokoll
Die ST7*A-Relaisausgabekarte nutzt galvanische Relaisisolationsbarrieren zwischen den Steuerlogikschaltungen und der Verdrahtung der Feldaktoren. Die Kanal-zu-Kanal-Isolierung verhindert, dass elektrische Transienten, Rücklaufspannungsspitzen und Gleichtaktstörungen von Hochspannungs-Feldlasten in die empfindlichen Backplane-Busse des Controllers zurückgeleitet werden. Diese isolierte Kontaktschnittstelle ermöglicht den parallelen Betrieb mit 4-20-mA-HART-Schleifenprotokollgeräten innerhalb derselben Rack-Infrastruktur.
Häufig gestellte Fragen
F: Welche Kontaktkonfigurationen werden über die Ausgangskanäle der ST7*A unterstützt?
A: Die Kanalrelais bieten potenzialfreie Trockenkontaktkonfigurationen einschließlich Umschaltkontakt (Form C), Schließer (N.O.) und Öffner (N.C.).
F: Wie unterscheidet sich die Stromversorgung je nach mechanischer Schaltschrankausstattung?
A: Die interne Logik wird mit 24 V DC +/-10 % betrieben, während die Feldrelais-Spulen und die Elektronik des Einschubs abhängig vom vorgesehenen Montageeinschubmodell (z. B. RYH-32 oder RYV-11) Netzspannung (85-132 V AC oder 170-264 V AC) erhalten.
Richtlinien für die Installation im Feld
Stecken Sie die ST7*A-Karte vertikal oder horizontal in den ausgewählten Montageeinschub RYH-32 oder RYV-11, bis der rückseitige Stecker in der Backplane-Buchse sitzt. Verbinden Sie das Blockstecker-Schnittstellenkabel, um die digitale Kommunikation mit dem DCS-Rack herzustellen. Stellen Sie sicher, dass induktive Lasten (z. B. magnetische Magnetventile oder Motorstarterspulen) an den Feldanschlüssen mit externen RC-Löschgliedern oder Freilaufdioden ausgestattet sind, um eine Verschlechterung der Relaiskontakte durch Lichtbogenbildung zu verhindern.
