Produktdetails

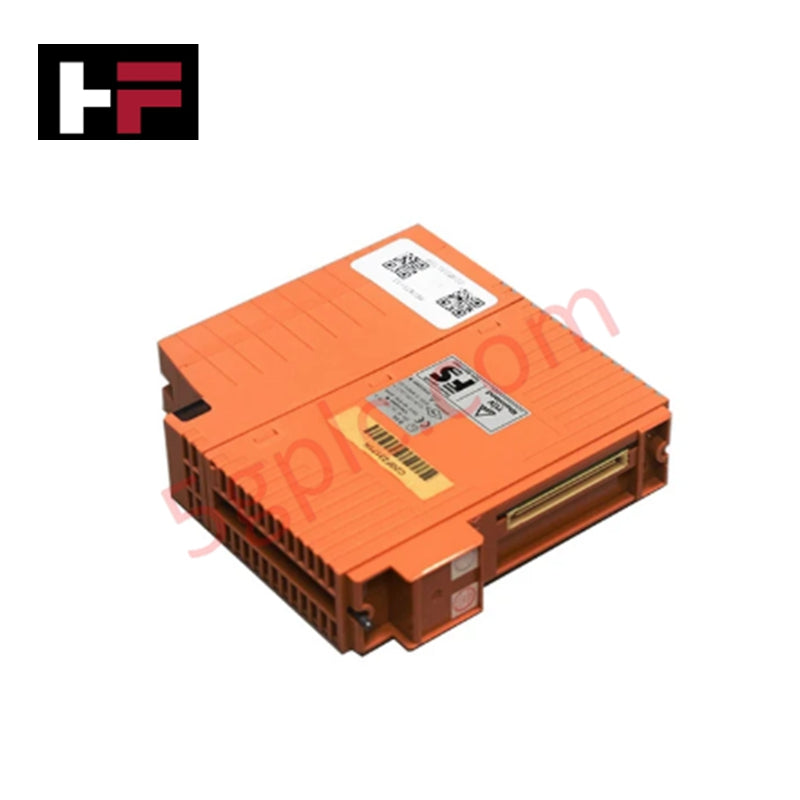

Der Yokogawa SDV541-S63/PRP fungiert als dedizierte Hardwarekomponente für diskrete Aktorschaltsequenzen innerhalb von ProSafe-RS sicherheitsgerichteten Systemnetzwerken. Die Hardware verteilt kontrollierte binäre Antriebszustände über 16 unabhängige Kanäle und liefert eine nominale elektrische Ausführung mit 24 VDC durch lokale Modul-Isolationsbarrieren zur Steuerung von feldseitigen Endregelorganen.
Suffix-Aufschlüsselung & Modellmatrix
- -S: Standard-Hardwarearchitektur.
- 6: Integrierter Signal-Kabeladapter; ausgeführt mit einem Gehäuse ohne Explosionsschutz.
- 3: Konformbeschichtung gemäß ISA Standard G3; Betriebstemperaturbereich zertifiziert von -20 bis 70 °C.
- /PRP: Optionscode für werkseitig installierte mechanische Verhinderungspins, die ein falsches Einstecken des Moduls in nicht passende Basissockel verhindern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SDV541-S63/PRP |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,42 kg (Standard-Basisbaugruppen-Konfiguration) |
| Abmessungen | Standard Yokogawa ProSafe-RS I/O-Slot-Fußabdruck |
| Betriebstemperatur | -20 bis 70 °C |
| Leistungsaufnahme | Abhängig von System-Backplane und Schleifenkonfiguration |
| Anzahl der Kanäle | 16-Kanal diskrete Konfiguration |
| Ausgangsspannung | 24 VDC nominale Feldschleifenversorgung |
| Isolationsart | Galvanische Modultrennung |
| Umweltschutz | Konformbeschichtungsklasse gemäß ISA Standard G3 |
| Kabelschnittstelle | Suffix 6 Signal-Kabeladapter-Schnittstelle |
| Mechanische Verriegelungen | Codierte Verhinderungspins (/PRP mechanische Baugruppe) |
Prozesssteuerung & Kanal-zu-Kanal-Isolation
Die Modul-Schaltungstopologie integriert galvanische Isolationsgrenzen auf Modulebene, um die nachgeschalteten 24 VDC-Schaltkreise von der internen Prozessormikrocode-Ebene zu trennen. Hochgeschwindigkeits-Optokoppler isolieren binäre Logik-Ausführungspfade und verhindern, dass externe Schleifenfehler, feldinduzierte Störsignale oder Erdpotentialdifferenzen den internen Systembus destabilisieren. Diese strukturelle Trennung gewährleistet deterministische sicherheitsgerichtete Ausführungszyklen über alle 16 Kanäle und isoliert induktive Schalttransienten an der externen Abschlussgrenze.
Häufig gestellte Fragen
F: Wie schützt die /PRP-Verhinderungspin-Konfiguration die Systemintegrität während aktiver Wartungsunterbrechungen?
A: Die mechanischen Codierpins der /PRP-Option verhindern physisch das Einstecken in Steckplätze, die nicht dem passenden Polarisationsmuster entsprechen. Dadurch wird verhindert, dass ein Techniker versehentlich ein Digitalausgangsmodul in einen für analoge Signale oder andere Spannungspegel vorgesehenen Steckplatz einsetzt, was potenzielle Überstromschäden an internen Komponenten ausschließt.
F: Welche Hot-Swap-Grenzen gelten für diese Hardware innerhalb eines laufenden ProSafe-RS-Racks?
A: Das aktive Online-Entnehmen ist durch die Backplane-Infrastruktur erlaubt. Vor dem Entfernen des aktiven Moduls müssen jedoch alle 16 Feld-Ausgangsschleifen als sicher offen geschaltet verifiziert werden, und softwareseitige Overrides auf Anwendungsebene müssen eingerichtet sein, um Ausgangsstatusroutinen zu umgehen und Systemabschaltungen während des Hardware-Übergangsfensters zu verhindern.
Feldinstallationsrichtlinien
- Mechanische Slot-Codierung und Ausrichtung: Stellen Sie sicher, dass die passenden mechanischen Schlüssel am Basissockel mit der /PRP-Verhinderungspin-Anordnung übereinstimmen, bevor Sie Einsteckkraft anwenden. Vergewissern Sie sich, dass obere und untere Verriegelungshebel vollständig einrasten, um den vollständigen Kontakt mit dem System-Backplane-Stecker zu bestätigen.
- Signal-Kabeladapter-Verlegevorgaben: Führen Sie externe Mehrleiterkabel, die an den Suffix-6-Adapter angeschlossen sind, fern von Hochspannungs-Motorsteuerkreisen und Frequenzumrichtern. Halten Sie eine Niederspannungsweg-Isolation ein, um magnetische Kopplungen zu verhindern, die beabsichtigte Ausgangszustände überschreiben könnten.
- Schirmungserdung und Schirmabschluss: Feldinstrumentierungs-Ableitdrähte müssen am dedizierten Erdungsschienenpunkt im Schaltschrank gebunden werden. Die Schirmleitung darf am Gehäuse des Feldaktuators nicht geerdet werden, um zu verhindern, dass schleifeninduzierte Gleichtakt-Erdströme Störungen auf die 24 VDC-Ausgangsschaltlogik aufprägen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
