Produktdetails

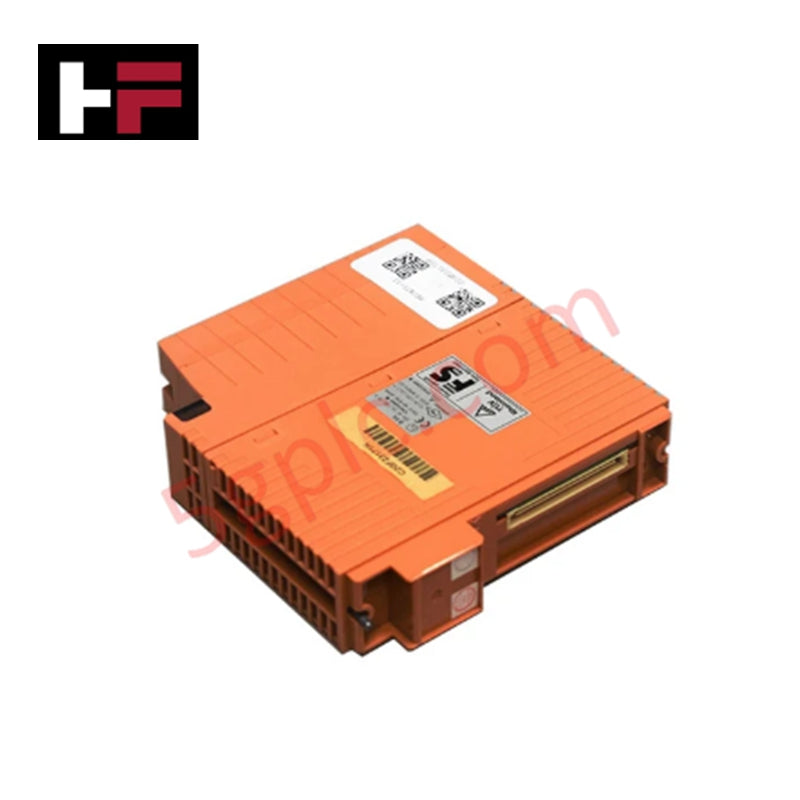

Das Yokogawa SDV541-S53/B4D00 dient als primäres SDV541 Digitalausgangsmodul, das zur Ausführung diskreter Aktuatorschaltsequenzen auf ProSafe-RS sicherheitsgerichteten Systemplattformen verwendet wird. Die Hardware steuert bis zu 16 unabhängige 24 VDC externe Schleifen durch galvanische Modultrennung und gewährleistet so eine sichere elektrische Schaltungsführung zu den Endsteuerungselementen.
Suffix-Aufschlüsselung & Modellmatrix
- -S: Standard-Hardware-Bauprofil.
- 5: Konfiguriert für Druckklemmen-Anschlussblock-Schnittstelle oder MIL-Kabelverbindung; Gehäusedesign ohne Explosionsschutz.
- 3: Konforme Beschichtung entsprechend ISA Standard G3; Betriebstemperaturbereich von -20 bis 70 °C.
- /B4D00: Optionscode, der die Einbeziehung einer dual-redundanten Druckklemmen-Anschlussblock-Schnittstelle (ohne integrierten Überspannungsabsorber) spezifiziert.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | SDV541-S53/B4D00 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,45 kg (ungefähres Konfigurationsgewicht mit Adapter) |
| Abmessungen | Standard Yokogawa ProSafe-RS Modul-Fußabdruck |
| Betriebstemperatur | -20 bis 70 °C |
| Leistungsaufnahme | Abhängig vom Backplane-Systembus |
| Anzahl der Kanäle | 16-Kanal diskrete Konfiguration |
| Ausgangsspannungsbewertung | 24 VDC nominale Feldversorgung |
| Isolationsart | Galvanische Trennung auf Modulebene |
| Umweltverträglichkeit | ISA Standard G3 korrosive Gas-Klasse |
| Anschlussoptionen | Dual-redundante Druckklemmen-Anschlussblock-Schnittstelle |
Prozesssteuerung & Kanal-zu-Kanal-Isolation
Die Modularchitektur integriert robuste galvanische Trennbarrieren auf Modulebene zwischen dem internen Logikverarbeitungsarray und den externen Feldanschlussschnittstellen. Durch die Erzwingung optischer und Transformator-Entkopplungspfade über die elektronische Grenze verhindert das System, dass Gleichtakt-Hochspannungstransienten auf einer beliebigen 24 VDC-Leitung in das Controller-Backplane eindringen. Dieses Isolationskonzept unterdrückt Übersprechgeräusche und begrenzt elektrische Schaltungsfehler auf die Seite des Feldanschlussblocks, wodurch die Zuverlässigkeit der sicherheitsgerichteten Schleife erhalten bleibt.
Häufig gestellte Fragen
F: Wie behandelt die dual-redundante Druckklemmen-Anschlussblock-Option (/B4D00) einen Schleifenfehler?
A: Die Option /B4D00 bietet redundante physische Anschlusswege zur Modul-Schnittstelle. Diese Konfiguration erlaubt parallele Anschlussverbindungen, um zu verhindern, dass ein einzelner Verdrahtungsfehler oder ein Ausfall des Anschlussblocks den kritischen Signalpfad der Schleifenausführung unterbricht.
F: Welche Einschränkungen gibt es bei Hot-Swap-Austauschen des Moduls während des Systembetriebs?
A: Die Hardware unterstützt die aktive Online-Entnahme von der ProSafe-RS-Basisplatte. Vor dem physischen Austausch müssen jedoch anwendungsebene Interlocks für alle 16 Kanäle gesperrt oder über die Engineering-Station in einen expliziten Bypass-Zustand versetzt werden, um unbeabsichtigte Auslöser für sichere Abschaltungen zu verhindern.
Feldinstallationsrichtlinien
- Umweltmanagement des Gehäuses: Montieren Sie die Hardware in einem Schutzschrank, der sicherstellt, dass die interne Atmosphäre innerhalb der ISA Standard G3-Spezifikationen bleibt. Eine Zwangsbelüftung muss eingesetzt werden, wenn die interne Umgebungstemperatur sich dem oberen Grenzwert von 70 °C nähert.
- Kabelschirmung und Trennung: Alle Feldsignalleitungen, die zum /B4D00 Anschlussblock führen, müssen geschirmte Instrumentierungskabel verwenden. Die Kabelschirme müssen strikt an der einzigen Sicherheitserdungsschiene des Schranks angeschlossen werden, um die Ausbreitung von Gleichtaktstörungen zu blockieren.
- Induktive Lichtbogendämpfungsanforderungen: Da die Option /B4D00 keine integrierten Überspannungsabsorber enthält, müssen externe Freilaufdioden oder RC-Snubber-Netzwerke direkt über alle induktiven Feldlasten festverdrahtet werden, um die internen Ausgangstransistoren vor Rück-EMK-Spitzen zu schützen.
Zusätzliche Informationen
