Yokogawa SDV531-S13 ProSafe-RS DigitalausgangsmodulYokogawa SDV531-S13 ProSafe-RS DigitalausgangsmodulYokogawa SDV531-S13 ProSafe-RS Digitalausgangsmodul

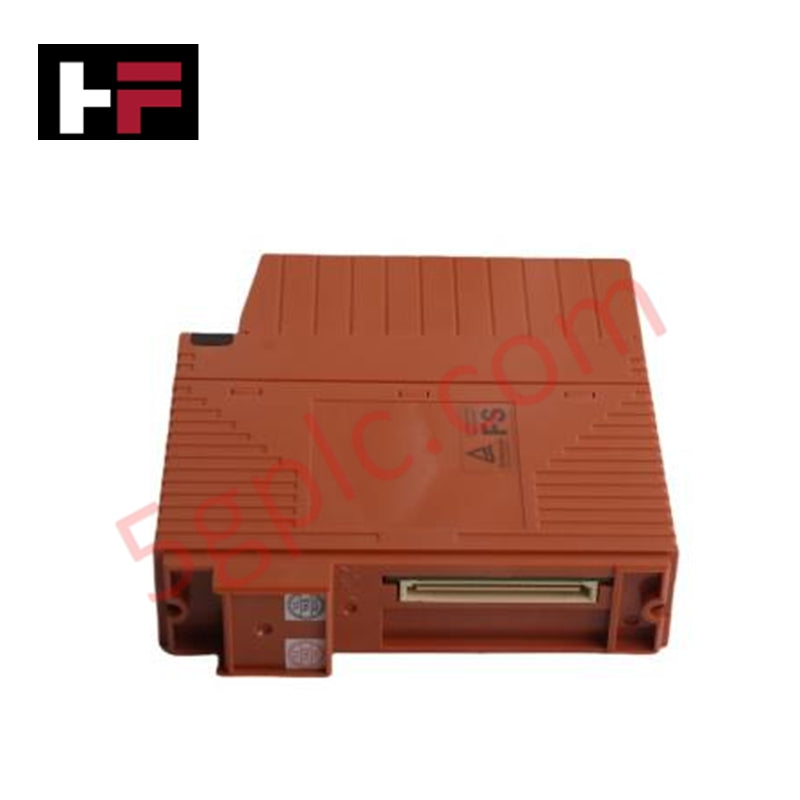

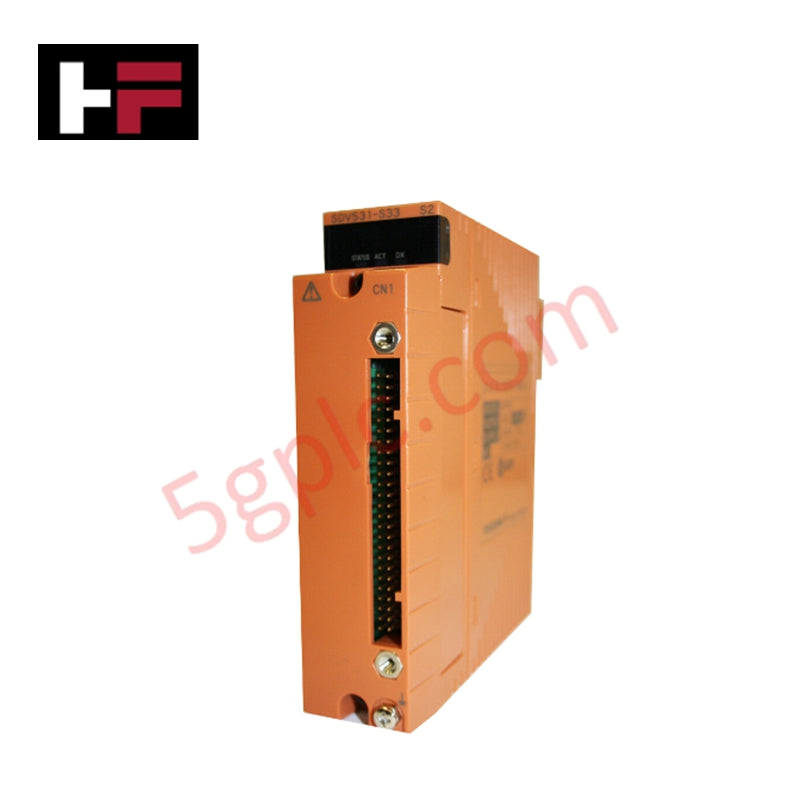

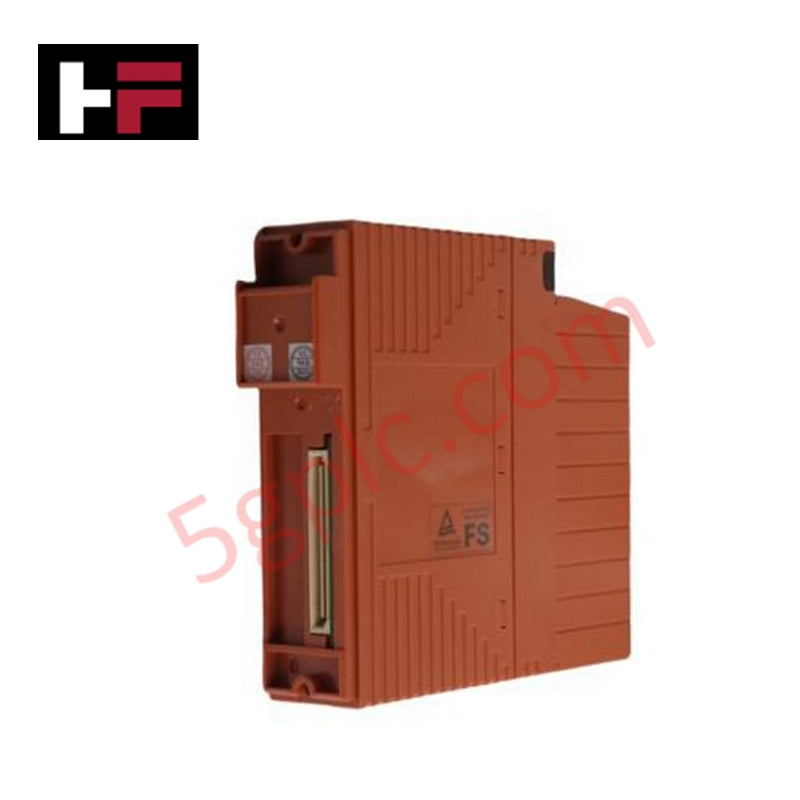

Yokogawa SDV531-S13 ProSafe-RS Digitalausgangsmodul
Yokogawa SDV531-S13 ProSafe-RS Digitalausgangsmodul
Yokogawa SDV531-S13 ProSafe-RS Digitalausgangsmodul

Yokogawa SDV531-S13 ProSafe-RS Digitalausgangsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : SDV531-S13

PRODUKTTYP : Digitales Ausgangsmodul

PRODUKTHERSTELLER : Yokogawa


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Yokogawa SDV531-S13, auch als Yokogawa SDV531 Digitalausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Ansteuerung diskreter Feldgeräte innerhalb von ProSafe-RS sicherheitstechnischen Systemnetzwerken. Das Modul führt Hochstrom-Schaltsignale zu finalen Steuerelementen aus und gewährleistet dabei physikalische Trennung der Schaltkreise sowie diagnostische Verifikationsschleifen unter strengen Ausführungsintervallen.

Hardware-Spezifikationen

Parameter Spezifikation
Modell SDV531-S13
Marke Yokogawa
Herkunft Japan
Gewicht 0,60 lbs
Abmessungen Standard Yokogawa I/O-Modul-Formfaktor
Betriebstemperatur 0 bis +60 °C (Standard-Betriebsgrenzen)
Stromversorgung 24 VDC Busversorgung
Modultyp Digitalausgangsmodul
Bemessungsausgangsspannung 24 VDC
Maximaler Ausgangsstrom 5,5 A
Lebenszyklus-Klassifikation Überarbeitet zum Modell SDV531-S23
Systemplattform ProSafe-RS

Sicherheitssteuerung & Kanal-zu-Kanal-Isolation

Die Modularchitektur nutzt galvanische Kanal-zu-Kanal-Isolationsbarrieren, um elektrische Anomalien auf der Feldseite von der internen Verarbeitungselektronik zu trennen. Durch die Einrichtung diskreter optischer und transformatorgekoppelter Pfade für einzelne Signalschleifen unterdrückt die Hardware Übersprechen und begrenzt strukturelle Fehler auf einzelne Feldanschlussleitungen. Dieses präventive physikalische Isolationskonzept entspricht den strengen Anforderungen instrumentierter Sicherheitsschleifen, bewahrt eine hohe Signalqualität für kritische Notabschaltkomponenten und verhindert Mehrkanal-Kaskadenausfälle.

Häufig gestellte Fragen

F: Wie ist das Hardware-Austauschverfahren angesichts der Modellstatus-Revision zum SDV531-S23?

A: Beim Austausch eines bestehenden SDV531-S13 Moduls müssen die Engineering-Teams die Kompatibilität der Rückwand und die Positionierung der Anschlussblöcke vor dem Einsetzen der überarbeiteten SDV531-S23 Hardware überprüfen. Systemkonfigurationsdateien und Modulparameter sind in der Engineering-Station zu prüfen, um eine vollständige funktionale Übereinstimmung mit der aktualisierten Hardwarerevision sicherzustellen.

F: Sind Hot-Swap-Operationen für dieses Digitalausgangsmodul während des aktiven Systembetriebs erlaubt?

A: Hot-Swapping ist nur zulässig, wenn die spezifische Sicherheitskreiskonfiguration eine Online-Wartung erlaubt, ohne dass die aktiven Feldkreise in einen Fehlerzustand fallen. Die 24 VDC-Stromleitungen auf der Feldseite müssen überwacht werden, um sicherzustellen, dass das Entfernen des Moduls keine induktiven Spannungsspitzen verursacht oder benachbarte redundante Module, die dieselbe Stromschiene teilen, unterbricht.

Feldinstallationsrichtlinien

  • Schirmungserdung und Ableiterdrahtanschluss: Die Abschirmungen der Feldaktorverkabelung müssen abisoliert, gebündelt und an der vorgesehenen niederohmigen Systemmasse-Sammelschiene im Schaltschrank angeschlossen werden. Der Schirmleiter darf nicht sowohl am Modulgehäuse als auch am Feldgerät angeschlossen werden, um Erdschleifen zu vermeiden, die logische Diagnosen verfälschen könnten.
  • Thermische und strukturelle Integration im Schaltschrank: Das Modul ist fest in den vorgesehenen Steckplätzen der ProSafe-RS Grundplatte zu montieren, um alle Rückwandkontakte vollständig zu verbinden. Für eine ungehinderte Luftzirkulation durch die Lüftungsschlitze des Schranks ist zu sorgen, um lokale Hitzeansammlungen zu vermeiden, die die 5,5 A Hochstrom-Ausgangskomponenten beeinträchtigen könnten.
  • Unterdrückung induktiver Lasten: Beim Anschluss von Ausgängen an externe induktive Komponenten wie große Magnetventile oder mechanische Zwischenrelais sind externe Überspannungsunterdrückungsdioden oder RC-Snubber direkt an den Feldlastanschlüssen anzubringen, um elektrische Lichtbogenschäden an den Ausgangsschaltkreisen zu verhindern.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
