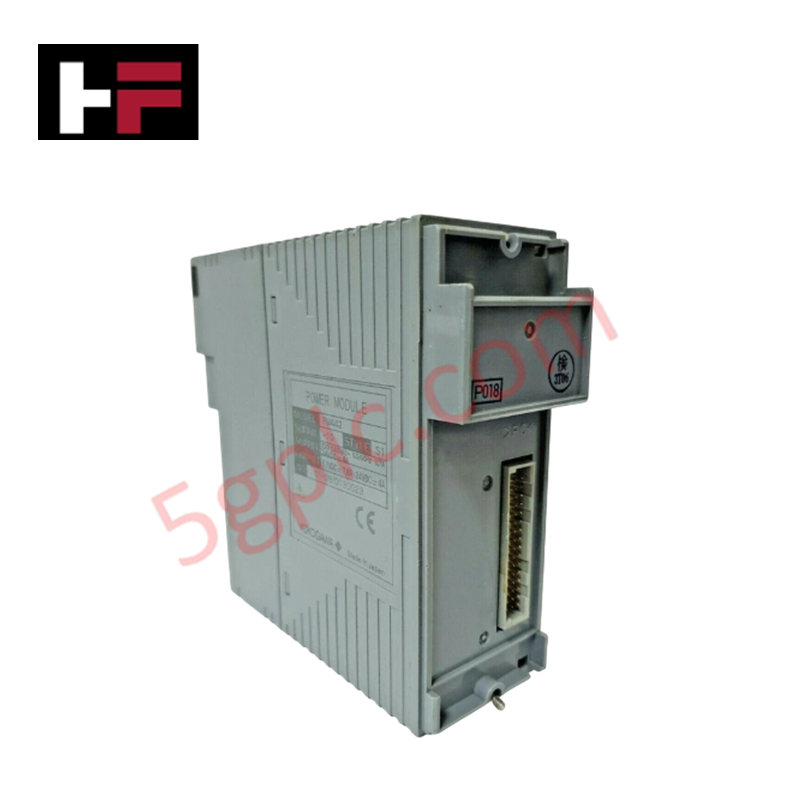

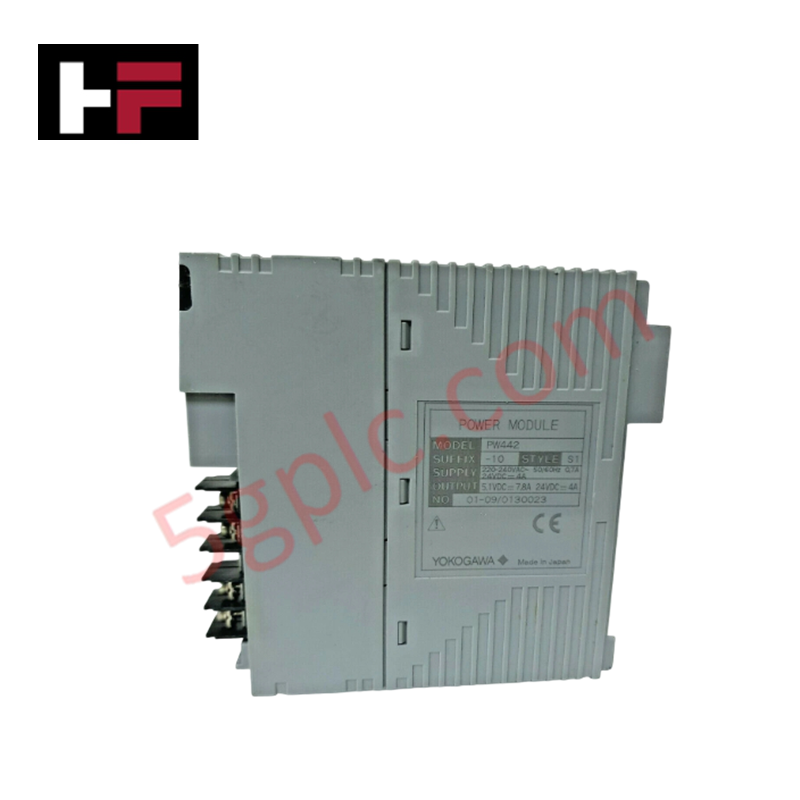

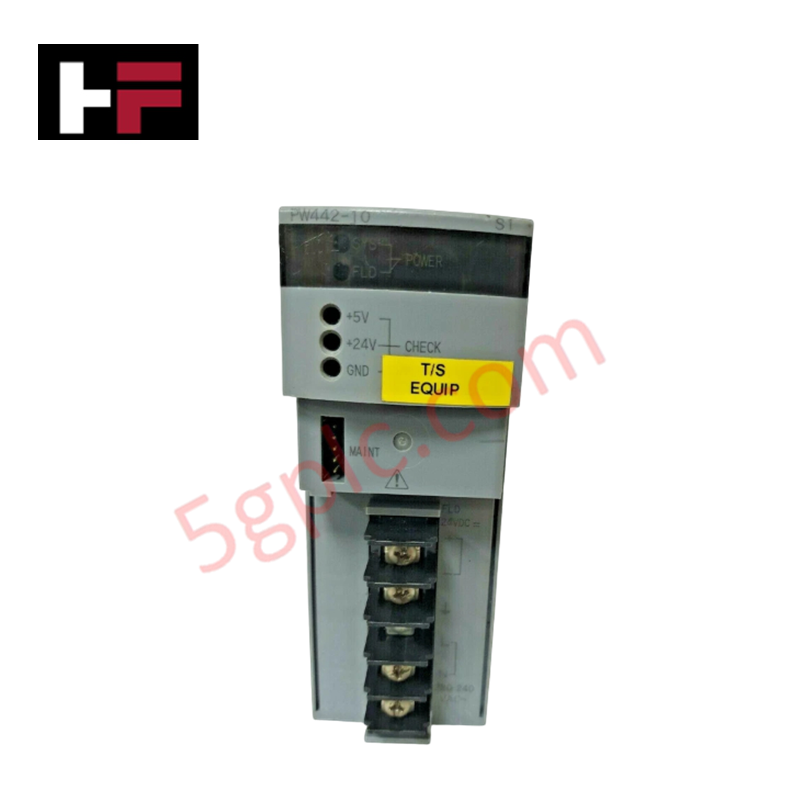

Yokogawa PW442-10 Stromversorgungsmodul
Yokogawa PW442-10 Stromversorgungsmodul
Yokogawa PW442-10 Stromversorgungsmodul

Yokogawa PW442-10 Stromversorgungsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : PW442-10

PRODUKTTYP : Stromversorgungsmodule

PRODUKTHERSTELLER : Yokogawa


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Yokogawa PW442-10 dient als primäres PW442 Netzteilmodul, das zur diskreten Leistungsumwandlung und -verteilung über Yokogawa-Automatisierungsplattformen eingesetzt wird. Das Gerät wird in speziellen Schränken über DIN-Schienen- oder Rack-Konfigurationen installiert, um primäre Eingangsversorgungen in mehrere geregelte Gleichstromausgänge umzuwandeln, die für lokale Controller-Backplanes und benachbarte I/O-Subsysteme erforderlich sind.

Hardware-Spezifikationen

Parameter Spezifikation
Modell PW442-10
Marke Yokogawa
Herkunft Japan
Gewicht 0,3 kg
Abmessungen 50 x 140 x 180 mm
Betriebstemperatur 0 bis 50 °C (32 bis 122 °F)
Leistungsaufnahme Lastabhängig bis zur Nennkapazität von 100 W
Ausgangsspannung +5 V DC, +24 V DC
Ausgangsstrom +5 V DC: 10 A, +24 V DC: 2 A
Ausgangskapazität 100 W (typisch)
Lagerungstemperatur -20 bis 60 °C (-4 bis 140 °F)
Relative Luftfeuchtigkeit 10 bis 90 % RH, nicht kondensierend
Kühlmethode Passiv oder Zwangsluft je nach Systemkonfiguration
Redundanzunterstützung Unterstützt duale redundante Netzteilkonfiguration

Prozesssteuerung & Kanal-zu-Kanal-Isolation

Das Modul verfügt über physikalische galvanische Isolationsgrenzen, um definierte Kanal-zu-Kanal-Isolationswerte zwischen eingehenden Versorgungsschleifen und internen Verarbeitungsschaltungen zu erreichen. Diese strukturelle Trennung schützt sekundäre Komponenten vor transienten Überspannungen und Gleichtaktstörungen. Durch die Isolierung der separaten +5 V DC- und +24 V DC-Schienen minimiert die Stromarchitektur hochfrequente Übersprechstörungen und bewahrt die Signalqualität über benachbarte 4-20 mA HART-Schleifenprotokollverbindungen, die über die gemeinsame Knoten-Backplane geführt werden.

Häufig gestellte Fragen

F: Wie verteilt das Dual-Rail-Design seine 100 W Kapazität während Spitzenbelastungen?

A: Das Modul teilt die Ausgangsleistung in eine interne Logikschiene (+5 V DC bei max. 10 A) und eine Feldsignalisierungsschiene (+24 V DC bei max. 2 A) auf. Die Lastverteilung auf beiden Schienen muss innerhalb dieser Stromgrenzen bleiben, um lokale thermische oder Überstromabschaltungen zu vermeiden.

F: Unter welchen Bedingungen kann dieses Netzteilmodul im laufenden Betrieb hot-swapped werden?

A: Das Online-Entfernen und Ersetzen wird ausschließlich unterstützt, wenn die Basiseinheit in einer dual-redundanten Netzteilkonfiguration mit zwei parallelen Modulen verdrahtet ist. Das Herausziehen eines einzelnen Moduls aus einer nicht-redundanten Konfiguration unterbricht die DC-Bus-Verbindung und stoppt den angeschlossenen Feldsteuerprozessor.

Feldinstallationsrichtlinien

  • Mechanische Ausrichtung und Montage: Befestigen Sie das Modul an der DIN-Schiene oder Rack-Baugruppe im Gehäuse. Stellen Sie sicher, dass die internen Halteklammern die Montage vollständig erfassen, um eine Verschiebung durch hochfrequente mechanische Vibrationen zu verhindern.
  • Trennung von Strom- und Signalkabeln: Führen Sie Hochspannungs-Hauptversorgungsleiter durch separate Kabelkanäle, die von Niederspannungs-Gleichstromleitungen und digitalen Kommunikationsleitungen isoliert sind, um induktive Störkopplungen zu unterdrücken.
  • Erden und Erdschirmung: Verbinden Sie den Erdungspunkt des Systemracks direkt mit dem niederohmigen Kupfer-Schutzleiternetz der Anlage. Schließen Sie alle Instrumentierungsschirme am vorgesehenen Erdungsschienenpunkt des Schranks an, um Erdschleifen zu vermeiden, die Ripple-Spannungen auf den Ausgangsschienen induzieren könnten.
