Yokogawa EXA PH202 2-Leiter-pH/Redox-AnalysatorYokogawa EXA PH202 2-Leiter-pH/Redox-AnalysatorYokogawa EXA PH202 2-Leiter-pH/Redox-Analysator

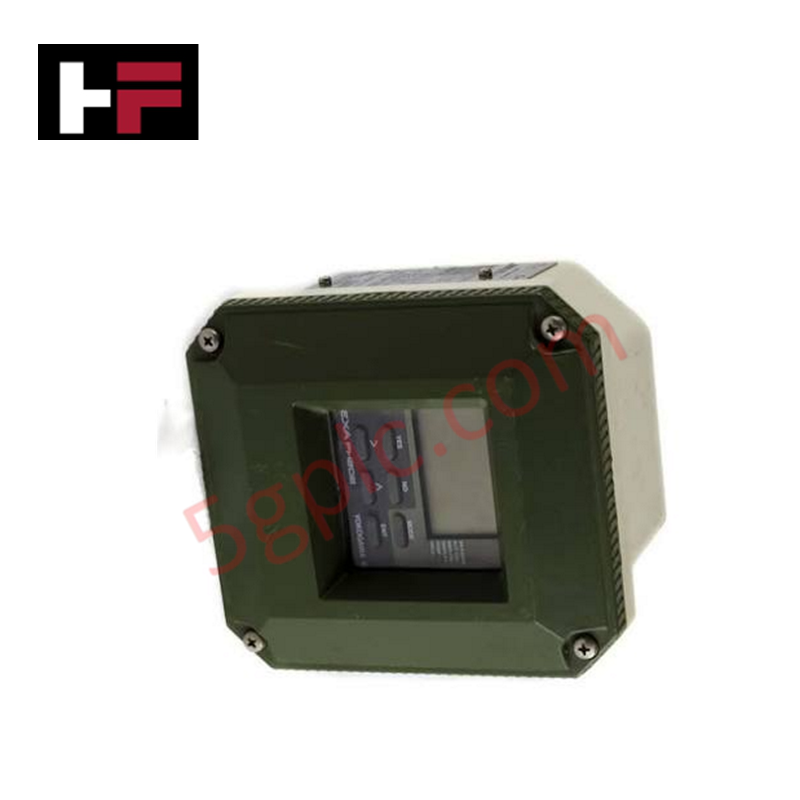

Yokogawa EXA PH202 2-Leiter-pH/Redox-Analysator
Yokogawa EXA PH202 2-Leiter-pH/Redox-Analysator
Yokogawa EXA PH202 2-Leiter-pH/Redox-Analysator

Yokogawa EXA PH202 2-Leiter-pH/Redox-Analysator


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : EXA PH202

PRODUKTTYP : Analytische Transmitter

PRODUKTHERSTELLER : Yokogawa


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Der Yokogawa EXA PH202, auch als PH202-2-Leiter-pH/ORP-Analysator katalogisiert, dient als dedizierte Hardwarekomponente zur kontinuierlichen analytischen Flüssigkeitsmessung und Signalumwandlung innerhalb von Yokogawa-CENTUM-VP-DCS- und Feldbus-Kommunikationsnetzwerken.

Hardwarespezifikationen

Parameter Spezifikation
Modell EXA PH202
Marke Yokogawa
Herkunft Japan
Messprinzip Glaselektrodenmethode
Eingangsbereiche

pH: -2 bis 16 pH

ORP: -1500 bis 1500 mV

rH: 0 bis 55 rH

Temperatur: -30 bis 140 °C

Ausgangsbereiche

pH: Messspanne 1 bis 20 pH

ORP: Messspanne 100 bis 3000 mV

rH: Messspanne 2 bis 55 rH

Temperatur: Messspanne 25 bis 200 °C

Ausgangssignal

4–20 mA DC, schleifengespeist und vom Eingang galvanisch getrennt

Fehlergrenzen: 21 mA (Burn-up), 3,6 mA oder 3,9 mA (Burn-down)

Kommunikation HART, PROFIBUS-PA, FOUNDATION Fieldbus H1
Temperaturkompensation -30 bis 140 °C; automatische oder manuelle Kompensation über Pt100-, Pt1000-, 3-kOhm-RTC-, 5,1-kOhm-PTC-, 8,55-kOhm-NTC-, 350-Ohm-PTC-, 6,8-kOhm-PTC- oder 10-kOhm-PTC-Sensoren
Anzeige Benutzerdefiniertes LCD, 3 1/2 Stellen, Zeichenhöhe 12,5 mm
Stromversorgung Nennwert 24 VDC, schleifengespeist (17 bis 40 VDC für PH202G)
Betriebstemperatur -10 bis 55 °C
Betriebsluftfeuchtigkeit 10 bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Genauigkeit

pH: +/-0,01 pH

ORP: +/-1 mV

Linearität

pH: +/-0,01 pH

ORP: +/-1 mV

Wiederholbarkeit

pH: +/-0,01 pH

ORP: +/-1 mV

Integration von Prozessregelsignalen und Feldbusisolierung

Das Gerät verfügt über einen Differenzeingangsverstärker mit Potenzialausgleichsabschirmung, um Störungen durch Erdschleifen bei langen Sensorleitungslängen zu minimieren. Die automatische oder manuelle Temperaturkompensation nutzt standardisierte RTD- und Thermistorkennlinien (einschließlich Pt100-, Pt1000- und NTC-Optionen), um Echtzeitanpassungen gemäß der Nernst-Gleichung zusammen mit benutzerkonfigurierbaren Prozesskoeffizienten anzuwenden. Die integrierten digitalen Kommunikationsoptionen – HART, PROFIBUS-PA oder FOUNDATION Fieldbus H1 – ermöglichen die direkte Übertragung von Primärvariablen, sekundären Temperaturmesswerten und Sensor-Diagnosestatus über eine standardmäßige schleifengespeiste 4–20-mA-Verkabelung. Die Kanalisolierung verhindert die Ausbreitung von Störungen zwischen den hochohmigen Messeingängen und den analogen PLC-/DCS-Eingangsschnittstellen auf der Feldseite.

Häufig gestellte Fragen

F: Wie verarbeitet der Analysator schleifengespeiste Signale bei einem Fehler des Primärsensors?

A: Der Messumformer verwendet an seinem 4–20-mA-Schleifenausgang konfigurierbare Fehlerpegel. Bei Burn-up wird der Ausgang auf 21 mA angehoben, während Burn-down das Signal auf 3,6 mA (Standalone-Modus) oder 3,9 mA (bei aktiver HART- oder Feldbusverteilerkommunikation) absenkt.

F: Welche Anforderungen gelten für die Eingangsimpedanz und welche Maßnahmen zur Erdschleifenunterdrückung gibt es für die pH-Glaselektrodeneingänge?

A: Das Gerät bietet zwei hochohmige Eingänge in Kombination mit einem Differenzverstärker und einer Potenzialausgleichsabschirmung, wodurch parasitäre Erdströme daran gehindert werden, das Millivoltpotenzial über der Glaselektrode und dem Referenzübergang zu verfälschen.

Richtlinien für die Installation vor Ort

  • Abschirmung der Sensorkabel: Führen Sie die Leitungen der hochohmigen Glas- und Referenzelektroden durch geerdete Metallrohre. Verbinden Sie die Potenzialausgleichsabschirmung direkt mit der dafür vorgesehenen Geräteerdungsklemme, um elektromagnetische Störungen zu minimieren.
  • Verdrahtung und Schleifenimpedanz: Stellen Sie sicher, dass die Versorgungsspannung an den Klemmenblöcken unter Last innerhalb von 17 bis 40 VDC bleibt. Berücksichtigen Sie den Gesamtwiderstand der Schleife (einschließlich des Widerstands der DCS-Eingangskarte und der Lastgrenzen des HART-Kommunikators), um Spannungsabfälle unter 17 VDC zu verhindern.
  • Montage in explosionsgefährdeten Bereichen: Bei eigensicheren Konfigurationen (FM-, CSA- oder CENELEC-zertifiziert) sind geeignete galvanisch getrennte Sicherheitsbarrieren oder Zenerbarrieren gemäß den regionalen Verdrahtungsplänen für explosionsgefährdete Bereiche zu installieren.
